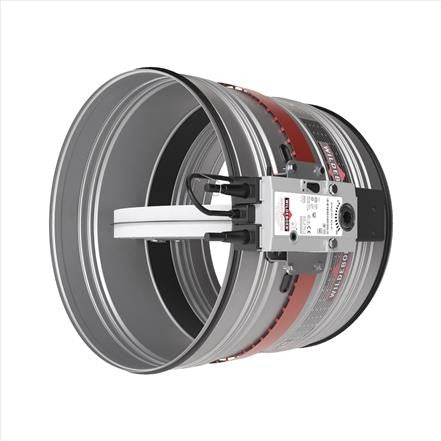

Wildeboer FR90 Brandschutzklappe, Baureihe FR92 "Universal" - Art.

Wartungsfreie Brandschutzklappen nach EN 15650 mit Leistungserklärung und CE-Kennzeichnung, bis zu 120 Minuten Feuerwiderstandsdauer und den Feuerwiderstandsklassen EI 30/60/90/120 (ve - ho, i <-> o) S C 10000. Wartungsfrei: Durch vollständige Kapselung von Antriebseinheit, Auslöseeinrichtung und Auslöseelement ist kein funktionserhaltendes Reinigen sowie wiederkehrendes Schmieren und Justieren notwendig. Einfache Funktionsprüfung (Öffnen und Schließen) über äußere Bedienung und Stellungsanzeige. Luftdichtes Gehäuse, Klasse C nach EN 1751, aus verzinktem Stahlblech mit angeformten Steckverbindungen für Wickelfalzrohr, Flexrohr und für gleichartige Rohrleitungen lufttechnischer Anlagen. Gehäuse beidseitig mit Lippendichtungen. Austauschbares Absperrklappenblatt aus abriebfestem Kalziumsilikat, mit verschleißfesten Elastomer-Lippendichtungen. Vollständig gekapseltes, wartungsfreies Kurbelschleifengetriebe im Gehäusewandbereich als selbstverriegelnde Antriebsmechanik für bruchsichere Drehmomentübertragungen. Abgedichtete Antriebsachsen aus rostfreiem Edelstahl, Lager aus Rotmetall. Geeignet zum Einbau mit minimalem Abstand und mit beliebiger Absperrklappenblattachslage, auch im Paketeinbau mit bis zu 4 Brandschutzklappen gleicher Größe nebeneinander, übereinander oder kombiniert. Der Einbau ist möglich in, an und entfernt von massiven Wänden und Decken, in schwer zugänglichen Einbauöffnungen auch mit Mineralwolle, in und entfernt von Metallständerwänden, an Schachtwänden mit und ohne Metallständer, in Wänden und Decken in massiver Holzbauweise und in Holzrahmenbauweise, in Holzständerbauweise mit Bekleidung aus Lehmplatten und in Decken mit Stahlrahmen sowie historischen Holzbalkendecken. Weichschotteinbau in massiven Wänden und Decken sowie in Metallständerwänden. Direkter Anschluss an Lüftungsleitungen aus nichtbrennbaren oder brennbaren Baustoffen oder mit Schutzgittern.Gekapselte, wartungsfreie thermische Auslösung. Auslösetemperatur:Standard:* 70°C Option:* 95°C* 70°C korrosionsgeschützt (nur für thermisch-mechanische Auslöseeinrichtung) Gehäuse- / Klappenblattausführung:Standard:* Gehäuse aus verzinktem Stahl Option:* Gehäuse innen und außen mit Epoxidharz-Pulverbeschichtung* Gehäuse aus verzinktem Stahl und Klappenblatt mit Metallmantel aus verzinktem Stahl* Gehäuse innen und außen mit Epoxidharz-Pulverbeschichtung und Klappenblatt mit Metallmantel aus rostfreiem Edelstahl 1.4301 Endschalter und Antriebe:Standard:* Thermisch-mechanische Auslöseeinrichtung, manuelle Einhandbedienung Zubehör:* mit einem elektrischen Endschalter zur Signalisierung der Absperrklappenblattstellung ZU oder AUF* mit zwei elektrischen Endschaltern zur Signalisierung der Absperrklappenblattstellung AUF und ZU* mit Fernauslösung über Haftmagnet 230 V AC* mit Fernauslösung über Haftmagnet 24 V DC* mit Fernauslösung über Hubmagnet 230 V AC* mit Fernauslösung über Hubmagnet 24 V DC* mit Fernauslösung über pneumatischen Zylinder 4 bis 8 bar* mit Fernauslösung über pneumatischen Zylinder 1,2 bis 8 bar Option:* mit elektrischem Antrieb 230 V AC zur Fernbedienung und Funktionskontrolle* mit elektrischem Antrieb 24 V AC/DC zur Fernbedienung und Funktionskontrolle EX-Ausführungen für die die Zonen 1, 2, 21, 22:* mit EX-geschütztem elektrischen Antrieb 24 V bis 240 V AC/DC* EX-geschützt mit thermisch-mechanischer Auslöseeinrichtung Zubehör:* mit einem elektrischen, EX-geschützten Endschalter zur Signalisierung der Klappenblattstellung ZU oder AUF* mit zwei elektrischen, EX-geschützten Endschaltern zur Signalisierung der Klappenblattstellung AUF und ZU Geprüft nach EN 15650, Anhang B, mit 20%-iger Salzlösung zum Nachweis dauerhafter Funktion unter hoher Korrosionsbeanspruchung.Nachweis zur Erfüllung der Hygiene-Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, der erforderlichen Widerstandsfähigkeit aller Baustoffe gegen Mikroorganismen (Pilze, Bakterien) und der Desinfektionsmittelbeständigkeit.Mit Umwelt-Produktdeklaration nach ISO 14025 und EN 15804. Zubehör* RE100/RE150 Einbaurahmen zum Einbau in massiven Wänden, Decken und in Metallständerwänden. Länge L = 100 mm oder 150 mm.Fabrikat: WILDEBOER * RH100/RH150 Einbaurahmen zum Einbau in Wänden und Decken in massiver Holzbauweise und in Holzrahmenbauweise. Länge L = 100 mm oder 150 mm.Fabrikat: WILDEBOER * RH150 Einbaurahmen zum Einbau in Decken mit Stahlrahmen. Länge L = 150 mm.Fabrikat: WILDEBOER * RR100/RR150 Einbaurahmen zum Einbau in massiven Wänden, Decken und in Metallständerwänden. Länge L = 100 mm oder 150 mm.Fabrikat: WILDEBOER * AE Anbaurahmen zum Anbau an massiven Wänden und Decken und an einseitig bekleideten Wänden (Schachtwände) mit und ohne Metallständer.Fabrikat: WILDEBOER * ER6 Einbaurahmen für gleitende Deckenanschlüsse in Metallständerwänden.Fabrikat: WILDEBOER * RV Vorbaurahmen und Anschlussrahmen zum Einbau entfernt von massiven Wänden und Decken und von Metallständerwänden.Fabrikat: WILDEBOER * Anschlussrahmen (2 Stück) zum Einbau entfernt von massiven Wänden und von Metallständerwänden mit 2- und 3-seitigem Anschluss.Fabrikat: WILDEBOER * Schutzgitter für Brandschutzklappen ohne Anschlussleitungen zum Schutz der Durchströmöffnungen. Gestanzt mit 20 mm Maschenweite aus mindestens 1 mm dickem, verzinktem Stahlblech.Fabrikat: WILDEBOER * Elastische Stutzen für Brandschutzklappen, aus Polyester mit cadmiumfreier Beschichtung, mit Bandschellen. Gestreckte Länge etwa 210 mm, mindestens 100 mm axiale Dehnungsaufnahme, Baustoffklasse B1 nach DIN 4102. Mit Zertifikat zur Hygiene-Konformitätsprüfung als Erfüllungsnachweis gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, ÖNorm H 6021, ÖNorm H 6020, SWKI VA 104-01, SWKI VA 105-01.Fabrikat: WILDEBOER * Anschlussbox für Federrücklaufantriebe mit AMP-Stecker an den Anschlussleitungen zur Weiterleitung über steckbare Schraubklemmen an eine bauseitige Leitung. Kunststoffgehäuse IP40.* AB-01 für 24 V AC/DCoder* AB-02 für 230 V ACFabrikat: WILDEBOER
