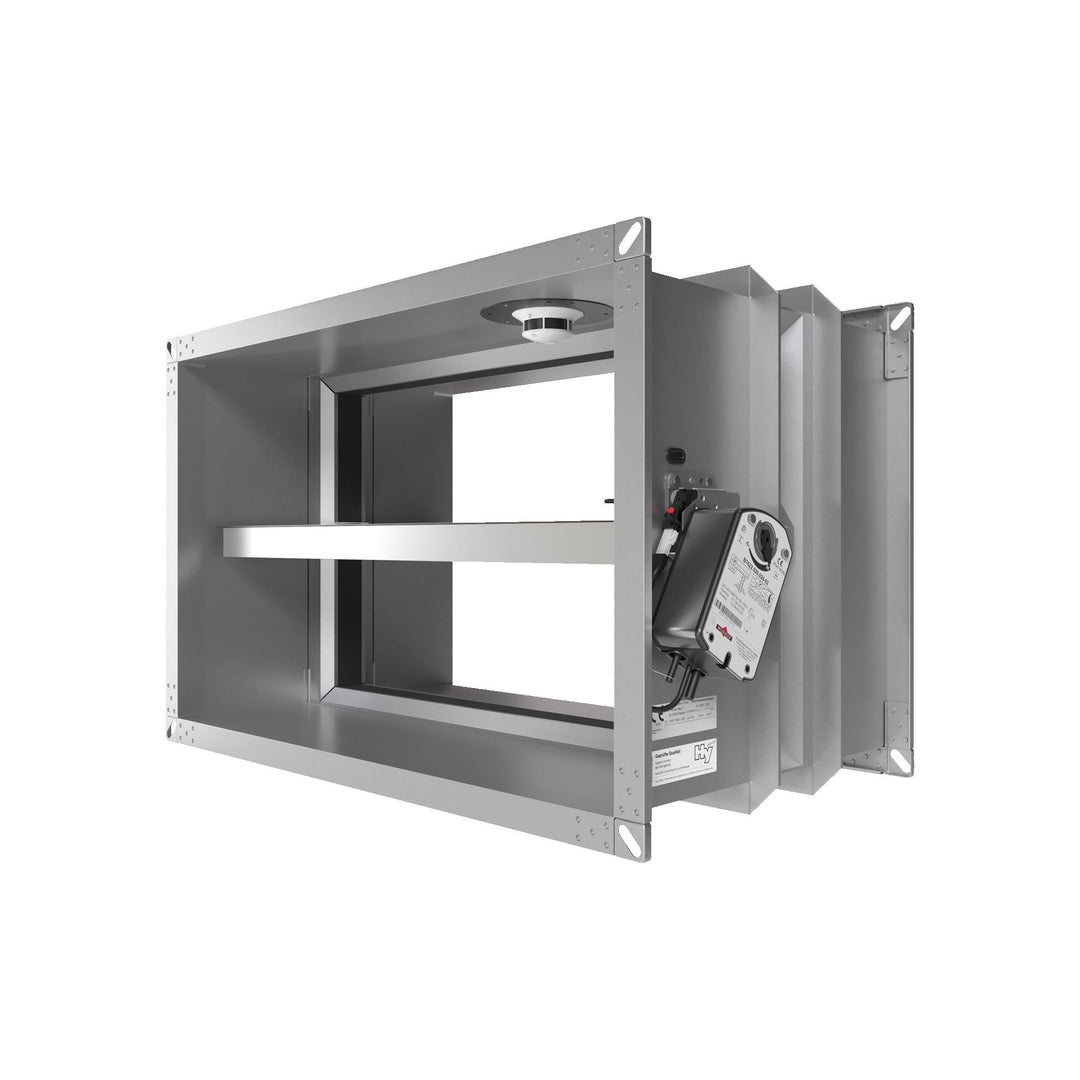

Wildeboer Ü-FK (Baureihe OR32) - Art.

Feuerwiderstandsfähiger Abschluss Ü-FK zum Einbau in Überströmöffnungen, bestehend aus einer wartungsfreien FK90 Brandschutzklappe nach EN 15650 mit bis zu 120 Minuten Feuerwiderstandsdauer, Feuerwiderstandsklasse EI 30/60/90/120 (ve, ho, i <-> o) S C10000, und einer OR32 (FK) Rauchauslöseeinrichtung. Brandschutzklappe mit luftdichtem Gehäuse, Dichtheitsklasse C nach EN 1751, einteilig umlaufend gekantet und druckgefügt, angeschrägte Innensicke für den Absperrklappenblattfreilauf, Außensicken zur Gewährleistung umfassender Stabilität, Anschlussflanschen und Einbauöffnung für eine Rauchauslöseeinrichtung. Austauschbares Absperrklappenblatt aus abriebfestem Kalziumsilikat, mit eingefalzten, verschleißfesten Elastomer- Lippendichtungen an einem verzinkten Metallrahmen. Im Gehäusewandungsbereich liegende, voll gekapselte, wartungsfreie Antriebsmechanik mit selbstverriegelnder Kurbelschleife für bruchsichere Drehmomentübertragungen. Abgedichtete Antriebsachsen aus rostfreiem Edelstahl, Lager aus Rotmetall. Geeignet zum Einbau ohne Mindestabstand und mit liegenden oder stehenden Absperrklappenblattachsen in, an und entfernt von massiven Wänden und Decken, in und entfernt von Metallständerwänden, bei schwer zugänglichen Einbauöffnungen oder Einbau Flansch an Flansch auch mit Mineralwolle. Gekapselte, wartungsfreie thermische Auslösung 70°C. Beidseitig mit Schutzgitter und falls erforderlich Verlängerungen. Gehäuse-/Klappenblattausführung:Standard:* Gehäuse und Klappenblatt- Profilrahmen aus verzinktem Stahl Option:* Gehäuse und Klappenblatt mit komplettem Mantel aus verzinktem Stahl Antriebe und Fernauslöser:* mit elektrischem Antrieb 230 V AC zur Fernbedienung und Funktionskontrolle * mit elektrischem Antrieb 24 V AC/DC zur Fernbedienung und Funktionskontrolle * mit Haftmagnet 230 V AC angebaut an thermisch mechanischer Auslöseeinrichtung * mit Haftmagnet 24 V DC angebaut an thermisch mechanischer Auslöseeinrichtung Zubehör: * mit einem elektrischen Endschalter zur Signalisierung der Klappenblattstellung AUF oder ZU (für thermisch-mechanische Auslöseeinrichtungen) * mit zwei elektrischen Endschaltern zur Signalisierung der Klappenblattstellung AUF und ZU (für thermisch-mechanische Auslöseeinrichtungen) Geprüft nach EN 15650, Anhang B, mit 20%-iger Salzlösung zum Nachweis dauerhafter Funktion unter hoher Korrosionsbeanspruchung. Nachweis zur Erfüllung der Hygiene-Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, der erforderlichen Widerstandsfähigkeit aller Baustoffe gegen Mikroorganismen (Pilze, Bakterien) und der Desinfektionsmittelbeständigkeit. Mit Umwelt-Produktdeklaration nach ISO 14025 und EN 15804. Größen im 5 mm-Raster von 200 mm x 200 mm bis 1500 mm x 800 mm Längen: 400, 500, 355 oder 346 mm Rauchauslöseeinrichtung mit optischem Rauchdetektor nach EN 54-7 zum Durchleiten einer Luftströmung. Mit zugehöriger Betriebselektronik in einem separaten Gehäuse, potententialfreien Relaisausgängen und alle zum Betrieb erforderlichen Überwachungseinrichtungen. Rauchdetektor überprüfbar in speziellen Gehäusen und mit automatischer Nachführung der Ansprechschwelle zur Erzielung einer möglichst langen Standzeit und Lebensdauer. Mit Taster zum Funktionstest und zur Rückstellung nach einer Rauchdetektion, mit LED-Anzeigen für Betrieb, Störungen und Verschmutzungsgrade. Option:* mit MC- und Relais-Modul zur Signalweiterleitung Fabrikat: WILDEBOERTyp/Baureihe: Feuerwiderstandsfähiger Abschluss "Ü-FK (Baureihe OR32)"Allgemeine Bauartgenehmigung Z-6.50-2132 Zubehör:* Einbaurahmen ER1 zum Einbau in Metallständerwänden.Fabrikat: WILDEBOER * Einbaurahmen ER4 für gleitende Deckenanschlüsse in Metallständerwänden.Fabrikat: WILDEBOER * Anbaurahmen AR2 zum Einbau entfernt von massiven Wänden und Decken und Metallständerwänden.Fabrikat: WILDEBOER * Einbaurahmen ER2 als Kurzversion zum Einbau in massiven Wänden und Decken.Fabrikat: WILDEBOER * Einbaurahmen ER3 als Kurzversion zum Einbau in Metallständerwänden.Fabrikat: WILDEBOER * Anbaurahmen AR1 zum Anbau an massiven Wänden und Decken.Fabrikat: WILDEBOER * Schutzgitter für Brandschutzklappen ohne Anschlussleitungen zum Schutz der Durchströmöffnungen. Gestanzt mit 20 mm Maschenweite aus mindestens 1 mm dickem, verzinktem Stahl. Fabrikat: WILDEBOER * Gehäuseverlängerung VERL zum Klappenblattfreilauf. Aus verzinktem Stahl. Länge L = 175 mm und ohne Öffnungen.Fabrikat: WILDEBOER * Gehäuseverlängerung VEUFK mit Öffnungen zum bauseitigen Einbau der Rauchdauslöseeinrichtung und zum Klappenblattfreilauf. Aus verzinktem Stahl. Länge L = 175 mm.Fabrikat: WILDEBOER
