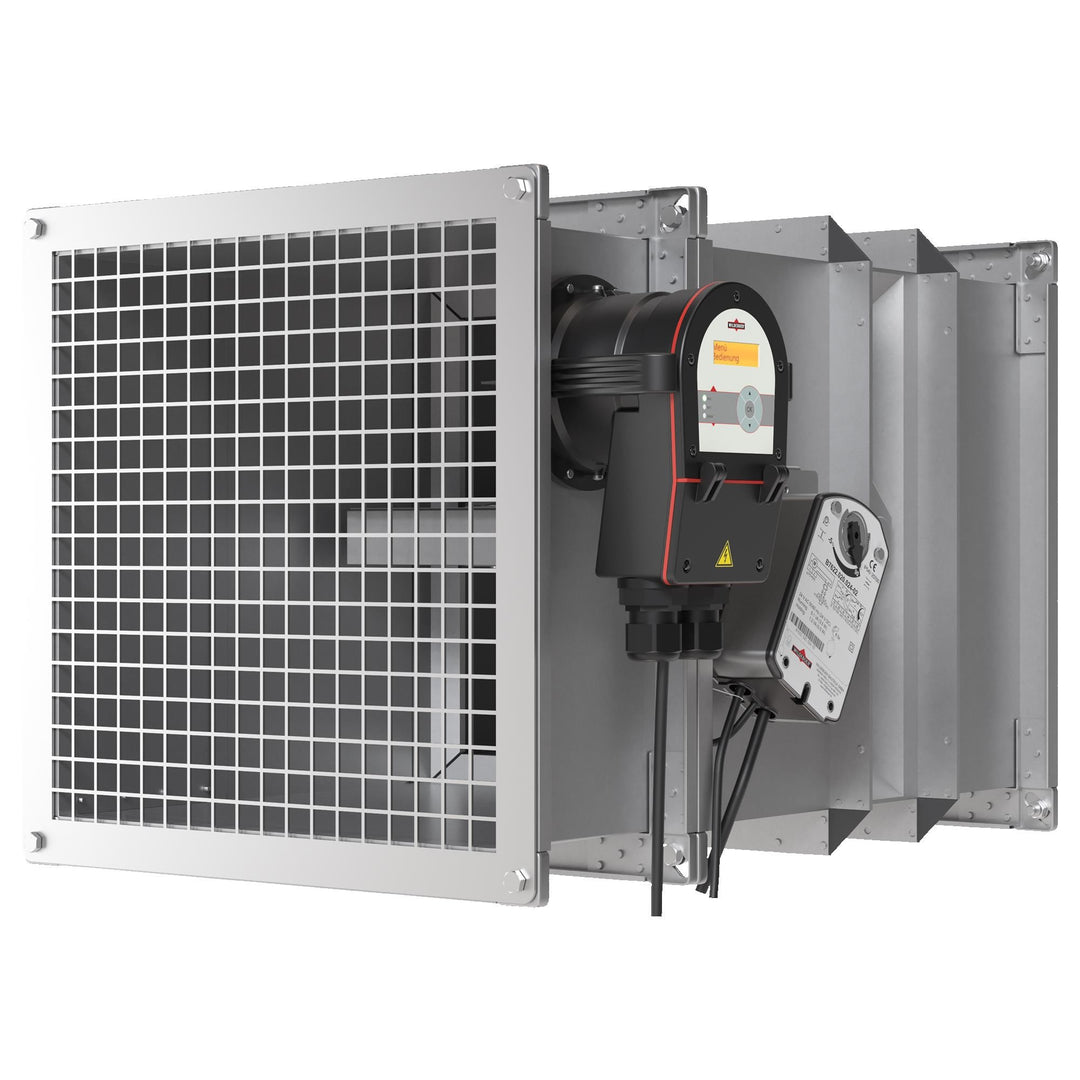

Wildeboer Ü-FK (Baureihe OR4) - Art.

FK90 Brandschutzklappe als feuerwiderstandsfähiger Abschluss "Ü-FK (Baureihe OR4)" Feuerwiderstandsfähiger Abschluss Ü-FK (Baureihe OR4) zum Einbau in Überströmöffnungen, bestehend aus einer wartungsfreien FK90 Brandschutzklappe nach EN 15650 mit Leistungserklärung und CE-Kennzeichnung, bis zu 120 Minuten Feuerwiderstandsdauer, Feuerwiderstandsklasse EI 30/60/90/120 (ve - ho, i <-> o) S C10000, und einer OR4 basic / pro Rauchauslöseeinrichtung.Wartungsfreie Brandschutzklappe mit luftdichtem Gehäuse, Dichtheitsklasse C nach EN 1751, aus verzinktem Stahl einteilig umlaufend gekantet und druckgefügt, angeschrägte Innensicke für den Absperrklappenblattfreilauf, Außensicken zur Gewährleistung umfassender Stabilität, mit Anschlussflanschen und Verlängerung zum Einbau der Rauchauslöseeinrichtung. Austauschbares Absperrklappenblatt aus abriebfestem Kalziumsilikat, mit eingefalzten, verschleißfesten Elastomer- Lippendichtungen an einem Profilrahmen aus verzinktem Stahl und komplettem Mantel aus verzinktem Stahl. Im Gehäusewandungsbereich liegende, voll gekapselte, wartungsfreie Antriebsmechanik mit selbstverriegelnder Kurbelschleife für bruchsichere Drehmomentübertragungen. Abgedichtete Antriebsachsen aus rostfreiem Edelstahl, Lager aus Rotmetall. Geeignet zum Einbau ohne Mindestabstand und mit liegenden oder stehenden Absperrklappenblattachsen in, an und entfernt von massiven Wänden und Decken, in und entfernt von Metallständerwänden und in Schachtwänden mit und ohne Metallständer, in Wänden und Decken in massiver Holzbauweise und in Holzrahmenbauweise, in Decken mit Stahlrahmen, Weichschotteinbau in massiven Wänden und Decken sowie in Metallständerwänden, bei schwer zugänglichen Einbauöffnungen oder Einbau Flansch an Flansch auch mit Mineralwolle. Gekapselte, wartungsfreie thermische Auslösung 70°C, geprüft nach EN 15650, Anhang B, mit 20%-iger Salzlösung zum Nachweis dauerhafter Funktion unter hoher Korrosionsbeanspruchung.Rauchauslöseeinrichtung mit allgemeiner Bauartgenehmigung Z-78.6-250 zur Ansteuerung und Auslösung von Brandschutzklappen. Geprüft nach DIN EN 54-27. Gehäuse mit Strömungseinsatz und Schutzsieb. Rauchschalter und Auswerteelektronik mit potentialfreien Relaisausgängen. Zusätzlicher Eingang ohne galvanische Trennung. Rauchschalter mit automatischer Nachführung der Ansprechschwelle zur Erzielung einer langen Standzeit und Lebensdauer. Zur einfachen Überprüfung und Reinigung werkzeuglos entnehmbar. Taster zum Funktionstest und zum Rückstellen nach einer Rauchmeldung. LEDs zur Visualisierung von Betriebszuständen und der prozentualen Verschmutzung des Rauchschalters in mehreren Stufen. Alarm- und Störungsspeicherung bei Spannungsausfall.Ü-FK (Baureihe OR4) für Überströmöffnungen mit allgemeiner Bauartgenehmigung Z-6.50-2132. Beidseitig mit Schutzgitter und falls erforderlich Verlängerungen. mit elektrischem Antrieb 230 V AC oder 24 V AC/DC zur Fernbedienung und Funktionskontrollemit Haftmagnet 230 V AC oder 24 V AC/DC angebaut an thermisch mechanischer Auslöseeinrichtungmit einem oder zwei elektrischen Endschalter(n) zur Signalisierung der Klappenblattstellung ZU / AUFmitEinbaurahmen ER1 zum Einbau in Metallständerwänden und Schachtwänden mit und ohne MetallständerEinbaurahmen ER4 für gleitende Deckenanschlüsse in MetallständerwändenEinbaurahmen ER2 als Kurzversion zum Einbau in massiven Wänden und DeckenEinbaurahmen ER3 als Kurzversion zum Einbau in Metallständerwänden und Schachtwänden mit und ohne MetallständerEinbaurahmen ER8 zum Einbau in Wänden und Decken aus Holz und in Decken mit StahlrahmenAnbaurahmen AR1 zum Anbau an massiven Wänden und DeckenAnbaurahmen AR2 zum Einbau entfernt von massiven Wänden und Decken und Metallständerwänden Nachweis zur Erfüllung der Hygiene-Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, der erforderlichen Widerstandsfähigkeit aller Baustoffe gegen Mikroorganismen (Pilze, Bakterien) und der Desinfektionsmittelbeständigkeit. Mit Umwelt-Produktdeklaration nach ISO 14025 und EN 15804.'.........' StückBreite: '.........'Höhe: '.........'Länge: 400, 500, 355, 346 mmFabrikat: WILDEBOERTyp/Baureihe: Feuerwiderstandsfähiger Abschluss "Ü-FK (Baureihe OR4)" Allgemeine Bauartgenehmigung Z-6.50-2132liefern '.........'montieren '.........' Gehäuseverlängerung VERL für Brandschutzklappen zur Herstellung des Absperrklappenblattfreilaufs. Aus verzinktem Stahl. Länge L = 175 mm.'.........' StückBreite: '.........'Höhe: '.........'Fabrikat: WILDEBOERliefern '.........'montieren '.........' Schutzgitter für Brandschutzklappen ohne Anschlussleitungen zum Schutz der Durchströmöffnungen. Gestanzt mit 20 mm Maschenweite aus mindestens 1 mm dickem, verzinktem Stahl.'.........' Stück Breite: '.........'Höhe: '.........'Fabrikat: WILDEBOER liefern '.........'montieren '.........'
