Wildeboer Ü-FR (Baureihe OR32) - Art.

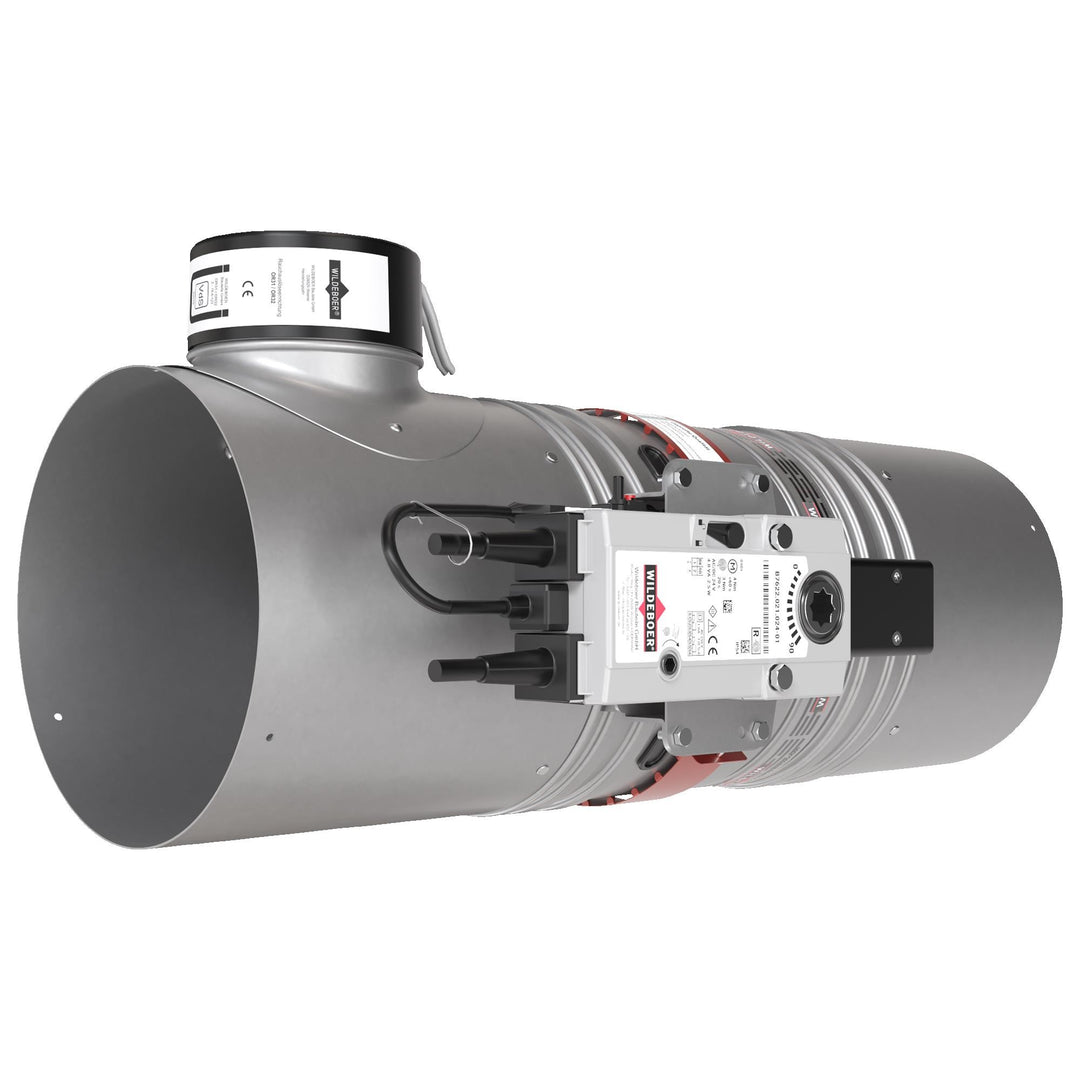

FR90 Brandschutzklappe als feuerwiderstandsfähiger Abschluss "Ü-FR"Feuerwiderstandsfähiger Abschluss Ü-FR zum Einbau in Überströmöffnungen, bestehend aus einer wartungsfreien FR90 Brandschutzklappe nach EN 15650 mit bis zu 120 Minuten Feuerwiderstandsdauer, Feuerwiderstandsklasse EI 30/60/90/120 (ve, ho, i <-> o) S C10000, und einer OR32 (FR) Rauchauslöseeinrichtung. Brandschutzklappe mit luftdichtem Gehäuse, Klasse C nach EN 1751, aus verzinktem Stahlblech mit angeformten Steckverbindungen für Wickelfalzrohr, Flexrohr und für gleichartige Rohrleitungen lufttechnischer Anlagen. Gehäuse beidseitig mit Lippendichtungen. Austauschbares Absperrklappenblatt aus abriebfestem Kalziumsilikat, mit verschleißfesten Elastomer - Lippendichtungen. Vollständig gekapseltes, wartungsfreies Kurbelschleifengetriebe im Gehäusewandbereich als selbstverriegelnde Antriebsmechanik für bruchsichere Drehmomentübertragungen. Abgedichtete Antriebsachsen aus rostfreiem Edelstahl, Lager aus Rotmetall. Geeignet zum Einbau mit minimalem Abstand und mit beliebiger Absperrklappenblattachslage in, an und entfernt von massiven Wänden und Decken, bei schwer zugänglichen Einbauöffnungen auch mit Mineralwolle, in und entfernt von Metallständerwänden. Gekapselte, wartungsfreie thermische Auslösung 70°C. Beidseitig mit Schutzgitter und falls erforderlich Verlängerungen. Gehäuse-/Klappenblattausführung:Standard:* Gehäuse aus verzinktem Stahl Option:* Gehäuse und Klappenblatt mit komplettem Mantel aus verzinktem Stahl Antriebe:* mit elektrischem Antrieb 230 V AC zur Fernbedienung und Funktionskontrolle* mit elektrischem Antrieb 24 V AC/DC zur Fernbedienung und Funktionskontrolle Geprüft nach EN 15650, Anhang B, mit 20%-iger Salzlösung zum Nachweis dauerhafter Funktion unter hoher Korrosionsbeanspruchung. Nachweis zur Erfüllung der Hygiene-Anforderungen gemäß VDI 6022-1, VDI 3803-1, DIN 1946-4, DIN EN 13779, der erforderlichen Widerstandsfähigkeit aller Baustoffe gegen Mikroorganismen (Pilze, Bakterien) und der Desinfektionsmittelbeständigkeit. Mit Umwelt-Produktdeklaration nach ISO 14025 und EN 15804. Größen von DN 100 mm bis DN 800 mm Rauchauslöseeinrichtung mit optischem Rauchdetektor nach EN 54-7 zum Durchleiten einer Luftströmung. Mit zugehöriger Betriebselektronik in einem separaten Gehäuse, potententialfreien Relaisausgängen und alle zum Betrieb erforderlichen Überwachungseinrichtungen. Rauchdetektor überprüfbar in speziellen Gehäusen und mit automatischer Nachführung der Ansprechschwelle zur Erzielung einer möglichst langen Standzeit und Lebensdauer. Mit Taster zum Funktionstest und zur Rückstellung nach einer Rauchdetektion, mit LED-Anzeigen für Betrieb, Störungen und Verschmutzungsgrade. Option:* mit MC- und Relais-Modul zur Signalweiterleitung Fabrikat: WILDEBOERTyp/Baureihe: Feuerwiderstandsfähiger Abschluss "Ü-FR (Baureihe OR32)"Allgemeine Bauartgenehmigung: Z-6.50-2133 Zubehör:* eckiger Einbaurahmen RE100 zum Einbau in massiven Wänden, Decken und in Metallständerwänden.Fabrikat: WILDEBOER * eckiger Einbaurahmen RE150 zum Einbau in massiven Wänden, Decken und in Metallständerwänden.Fabrikat: WILDEBOER * runder Einbaurahmen RR100 zum Einbau in massiven Wänden, Decken und in Metallständerwänden.Fabrikat: WILDEBOER *runder Einbaurahmen RR150 zum Einbau in massiven Wänden, Decken und Metallständerwänden.Fabrikat: WILDEBOER * Anbaurahmen AE zum Anbau an massiven Wänden und Decken.Fabrikat: WILDEBOER * Einbaurahmen ER6 für gleitende Deckenanschlüsse in Metallständerwänden.Fabrikat: WILDEBOER·* Vorbaurahmen RV und Anschlussrahmen zum Einbau entfernt von massiven Wänden und Decken und von Metallständerwänden mit 4-seitigem Anschluss.Fabrikat: WILDEBOER * Verlängerung Ü-FR bestehend aus Verlängerung AS mit Sattelstutzen zum Einbau der Rauchauslöseeinrichtung sowie Verlängerung NAS ab DN = 140 mm zum Klappenblattfreilauf.Fabrikat: WILDEBOER·* Schutzgitter für Brandschutzklappen ohne Anschlussleitungen zum Schutz der Durchströmöffnungen. Gestanzt mit 20 mm Maschenweite aus mindestens 1 mm dickem, verzinktem Stahl.Fabrikat: WILDEBOER
