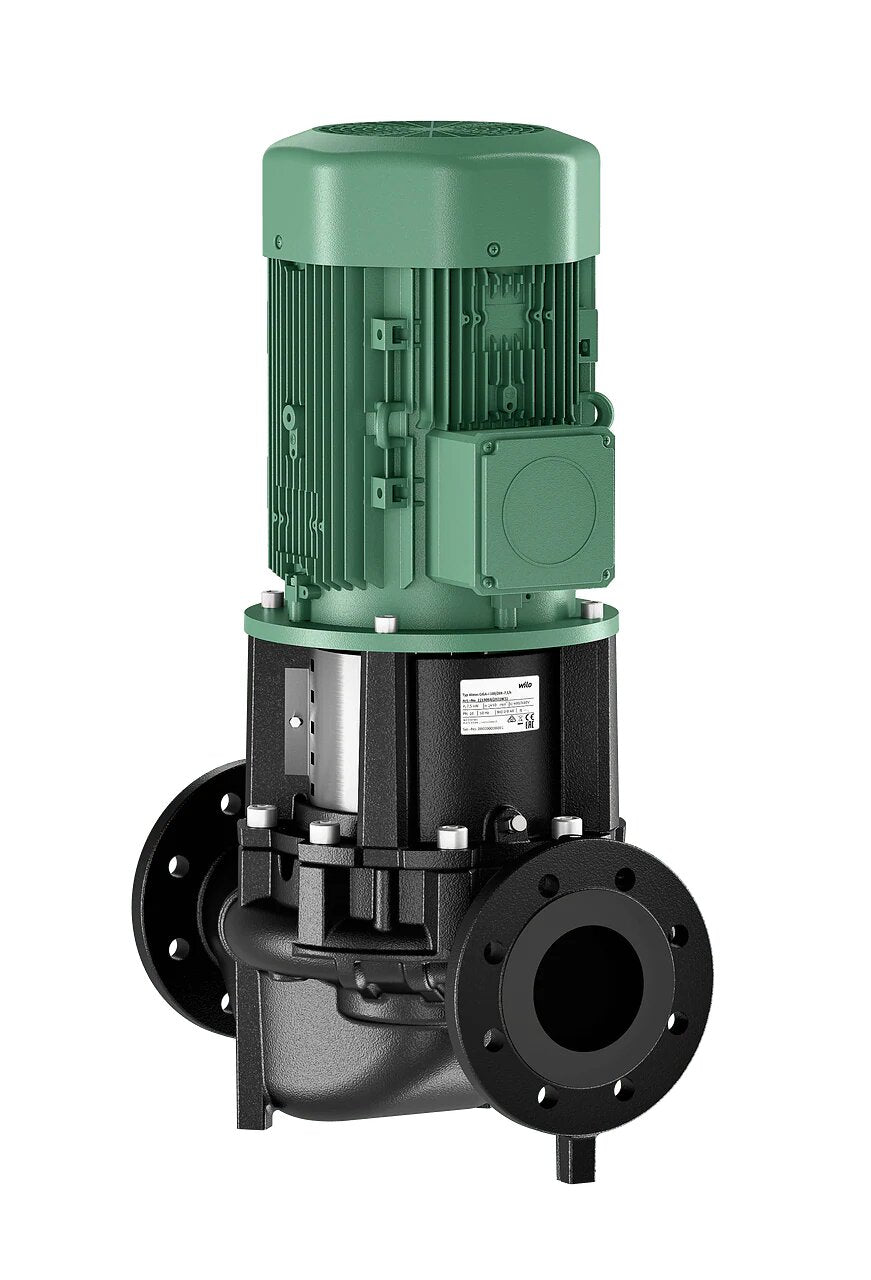

WILO Einstufige Trockenläufer-Kreiselpumpe Atmos GIGA-I 100/200-5,5/4-S1 Art: 2219071
Artikel-Nr.: 2219071
- Aktuell verfügbar
Einstufige Trockenläufer-Kreiselpumpe in Inline-Bauform für Rohreinbau oder Fundamentaufstellung. Schwingungs- und geräuscharme Blockbauart mit Laterne und starr verbundenem Standard- Flanschmotor (Norm-Motor). Mit zwangsumfluteter, drehrichtungsunabhängiger Faltenbalg-Gleitringdichtung (ab kW 37/4-polig optional mit einer Kartuschen-Gleitringdichtung in Back-Pull-Out-System zum Gleitringdichtungsaustausch ohne Demontage des Motors) und kavitationsreduzierendem Laufrad. Flansche mit Druckmessanschlüssen R 1/8.
Alle Graugusskomponenten sind kataphoresebeschichtet.
Pumpen mit Motoren ≥ 5,5 kW verfügen serienmäßig über Kaltleiterfühler als Motorschutz.
Der Motorklemmkasten ≤ 7,5 kW kann aus Metall oder Kunststoff sein. Wenn ein Metallklemmkasten zwingend erforderlich ist, die entsprechende Sondervariante bestellen. Die Motorklemmkästen > 7,5 kW sind immer aus Metall.
- Gleitringdichtung S1 empfohlen bei Wasser-Glykol-Gemischen mit Anteilen Glykol bis max. 50 % Volumenanteil und einer Medientemperatur von -20 °C bis max. +90 °C ... +110 °C und auch bei Ölanteilen im Wasser-Glykol-Gemisch.
| Betriebsdaten | |
|---|---|
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 140 °C |
| Min. Umgebungstemperatur Tmin | -15 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 16 bar |
| Auslegungshinweis | 16 bar bis 120 °C, 13 bar bis 140 °C |
| Mindesteffizienzindex (MEI) | ≥0.4 |
| Motordaten | |
|---|---|
| Motor-Effizienzklasse | IE3 |
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 5500 W |
| Nenndrehzahl n | 1450 1/min |
| Nennstrom IN | 11,1 A |
| Leistungsfaktor cos φ | 0.79 |
| Motorwirkungsgrad ηM 50% | 86,8 % |
| Motorwirkungsgrad ηM 75% | 89 % |
| Motorwirkungsgrad ηM 100% | 89,5 % |
| Isolationsklasse | F |
| Schutzart | IP55 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | 5.1301/EN-GJL-250 KTL-beschichtet |
| Laufrad | Grauguss |
| Welle | Edelstahl |
| Wellendichtung | Q1Q1X4GG |
| Laterne | 5.1301/EN-GJL-250 KTL-beschichtet |

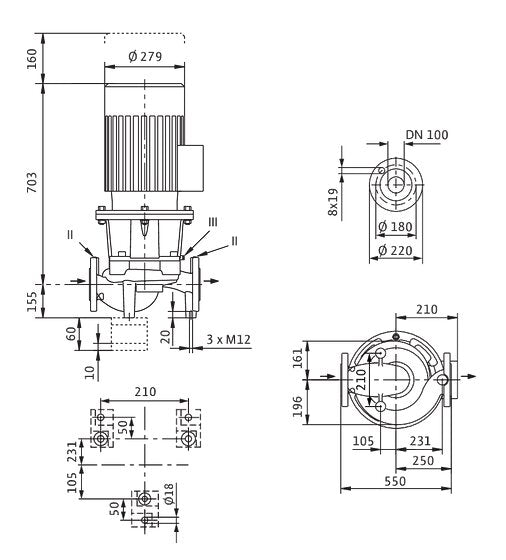

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 100 |
| Druckseitiger Rohranschluss DNd | DN 100 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Atmos GIGA-I 100/200-5,5/4-S1 |
| Gewicht netto ca. m | 170 kg |
| Artikelnummer | 2219071 |
