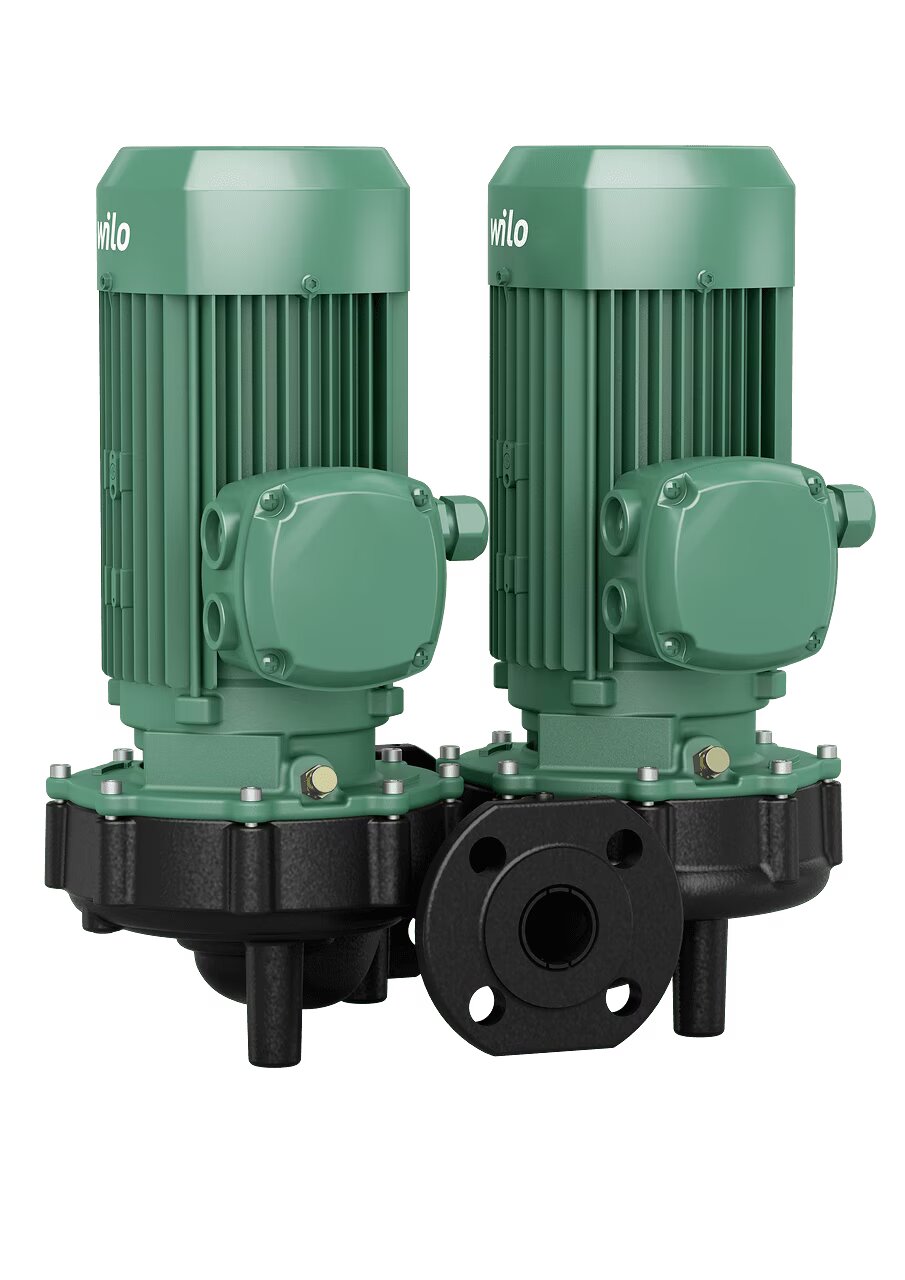

WILO Einstufigen Trockenläufer-Kreiselpumpe VeroTwin-DPL 100/135-1,1/4-S1 500mm Art. 2171166
Artikel-Nr.: 2171166
- Aktuell verfügbar
Inline-Doppelpumpe mit zwei einstufigen Trockenläufer-Kreiselpumpen in gemeinsamen Gehäuse mit Umschaltklappe im Druckstutzen. Pumpe in kompakter Inline-Bauform mit direkt angeflanschten Drehstrommotor und ungeteilten Wellen oder mit Laternen und durch Kupplungen starr verbundenen Norm-Motoren (Ausführung N).
Die Baureihe DPL ist für den Rohreinbau oder die Fundamentaufstellung geeignet. Konsolen sind als Zubehör erhältlich.Mit zwangsumfluteten, drehrichtungsunabhängigen Faltenbalg-Gleitringdichtungen und kavitationsreduzierenden Kunststofflaufrad.
Flansche mit Druckmessanschlüssen R 1/8. Pumpengehäuse und Laterne sind kataphoresebeschichtet.
Der Motorklemmkasten kann aus Metall oder Kunststoff sein. Wenn ein Metallklemmkasten zwingend erforderlich ist, die entsprechende Sondervariante bestellen.
| Betriebsdaten | |
|---|---|
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 120 °C |
| Min. Umgebungstemperatur Tmin | -15 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 10 bar |
| Mindesteffizienzindex (MEI) | ≥0.4 |
| Motordaten | |
|---|---|
| Motor-Effizienzklasse | IE3 |
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 1100 W |
| Nenndrehzahl n | 1450 1/min |
| Nennstrom IN | 2,25 A |
| Leistungsfaktor cos φ | 0.83 |
| Motorwirkungsgrad ηM 50% | 83,3 % |
| Motorwirkungsgrad ηM 75% | 84,7 % |
| Motorwirkungsgrad ηM 100% | 84,1 % |
| Isolationsklasse | F |
| Schutzart | IP55 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | PPE/PS-GF30 |
| Welle | Edelstahl |
| Wellendichtung | Q1Q1X4GG |
| Laterne | Grauguss |

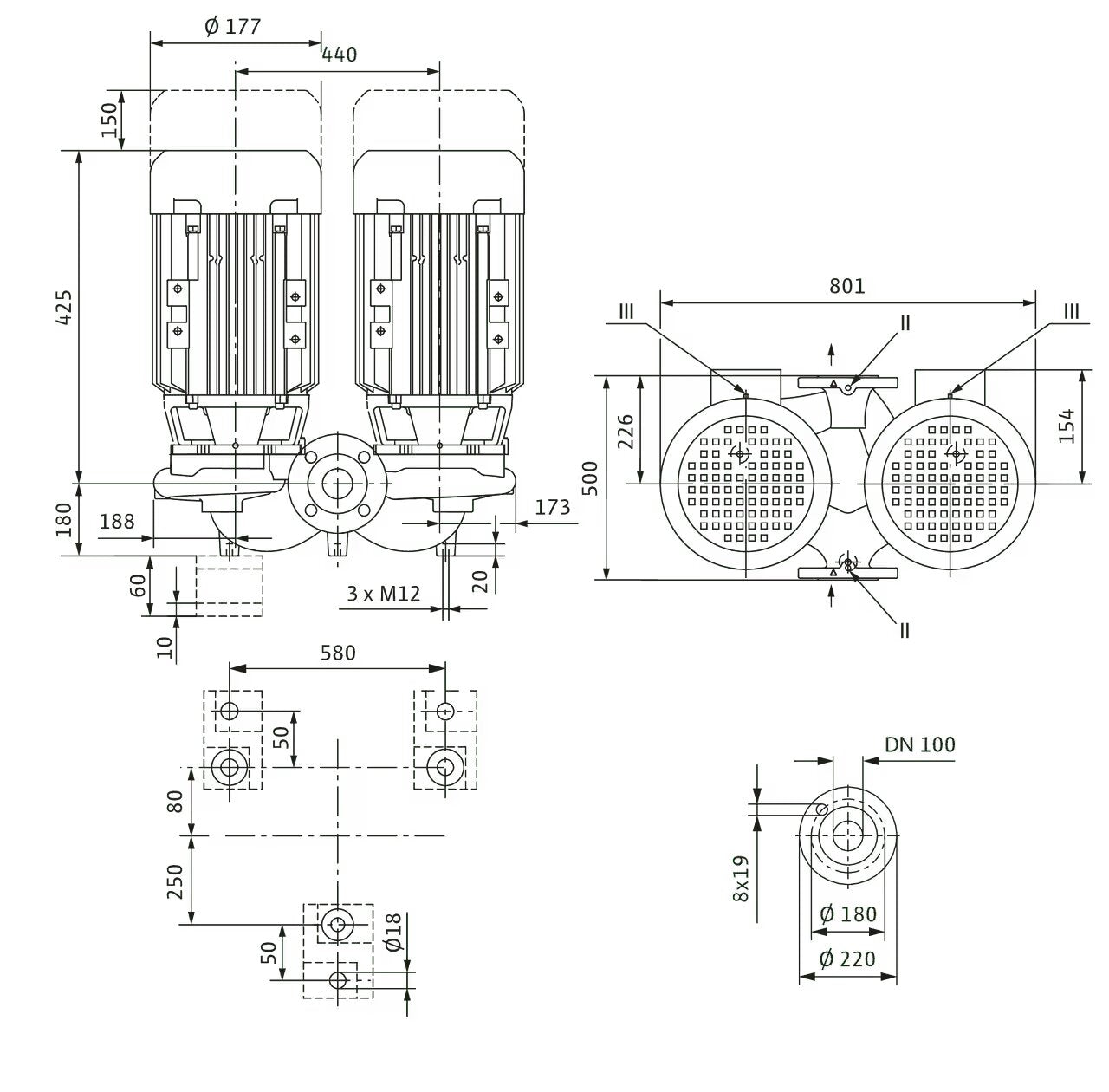

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 100 |
| Druckseitiger Rohranschluss DNd | DN 100 |
| Baulänge l0 | 500 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | VeroTwin-DPL 100/135-1,1/4-S1 |
| Gewicht netto ca. m | 134,6 kg |
| Artikelnummer | 2171166 |
