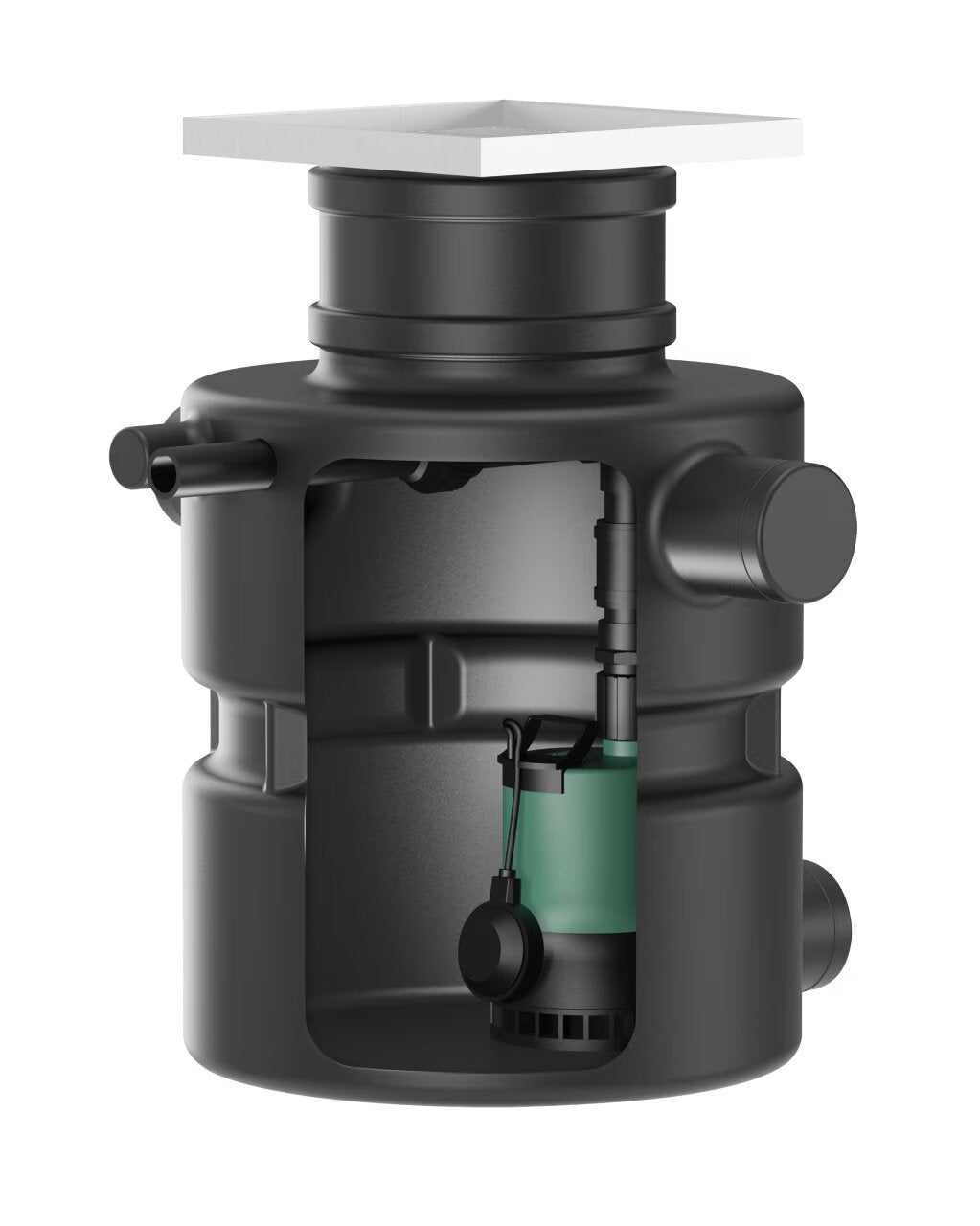

WILO Abwasser-Hebeanlage DrainLift BOX-40/11E U Art. 2553190
Artikel-Nr.: 2553190
- Aktuell verfügbar
Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
Abwasserförderung nach (DIN) EN 12050
Die Pumpen erfüllen die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit Wirbelrad und vertikalem Gewindeanschluss. Hydraulikgehäuse aus Grauguss, Laufrad aus Kunststoff. Oberflächengekühlter 1~-Motor mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Lösbares Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus“ ist durch die Kabellänge des Schwimmerschalters voreingestellt.
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Rückflussverhinderer
- Pumpe mit Schwimmerschalter und Stecker
- Druckschlauch (Innendurchmesser: 40 mm/1,5 in) inkl. Schlauchschellen
- O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
- Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
- Rohbauabdeckung
- Einbau- und Betriebsanleitung
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 3 Min. T | 40 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 1 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,7 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 113 l |
| Schaltvolumen V | 29 l |
| Betriebsart (ausgetaucht) | S3-20% |
| Höhe H | 880 mm |
| Länge L | 705 mm |
| Breite B | 720 mm |
| Diagonalmaß Diagonale Achse | 720 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,6 kW |
| Nenndrehzahl n | 2900 1/min |
| Nennstrom IN | 4,1 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 5 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 3G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | Grauguss |
| Laufrad | PK-GF30 |
| Welle | Edelstahl |
| Motorgehäuse | Edelstahl |

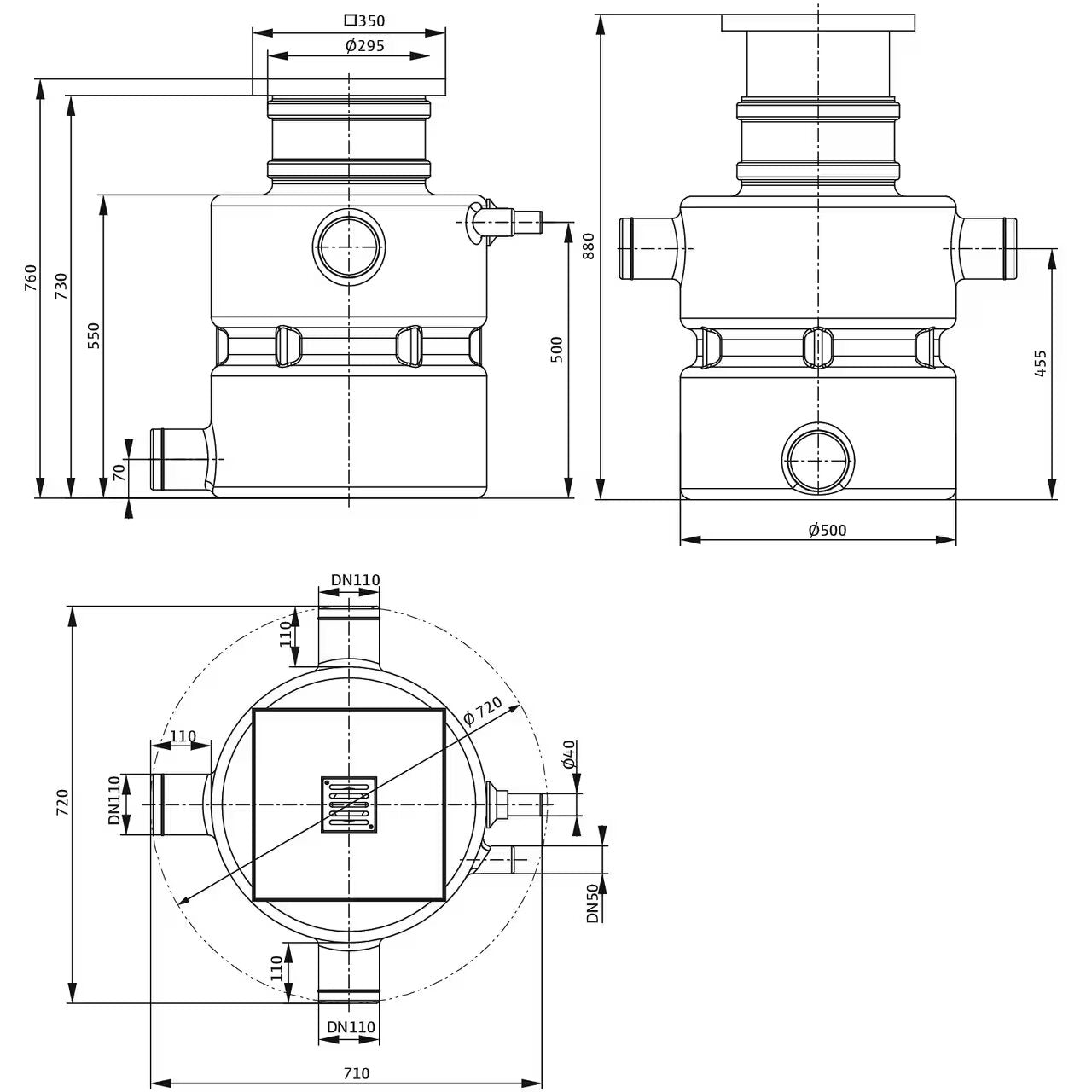

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | Ø 110 |
| Druckseitiger Rohranschluss | Ø 40 |
| Anschluss Entlüftung | Ø 110 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | DrainLift BOX-40/11E U |
| Gewicht netto ca. m | 33 kg |
| Artikelnummer | 2553190 |
