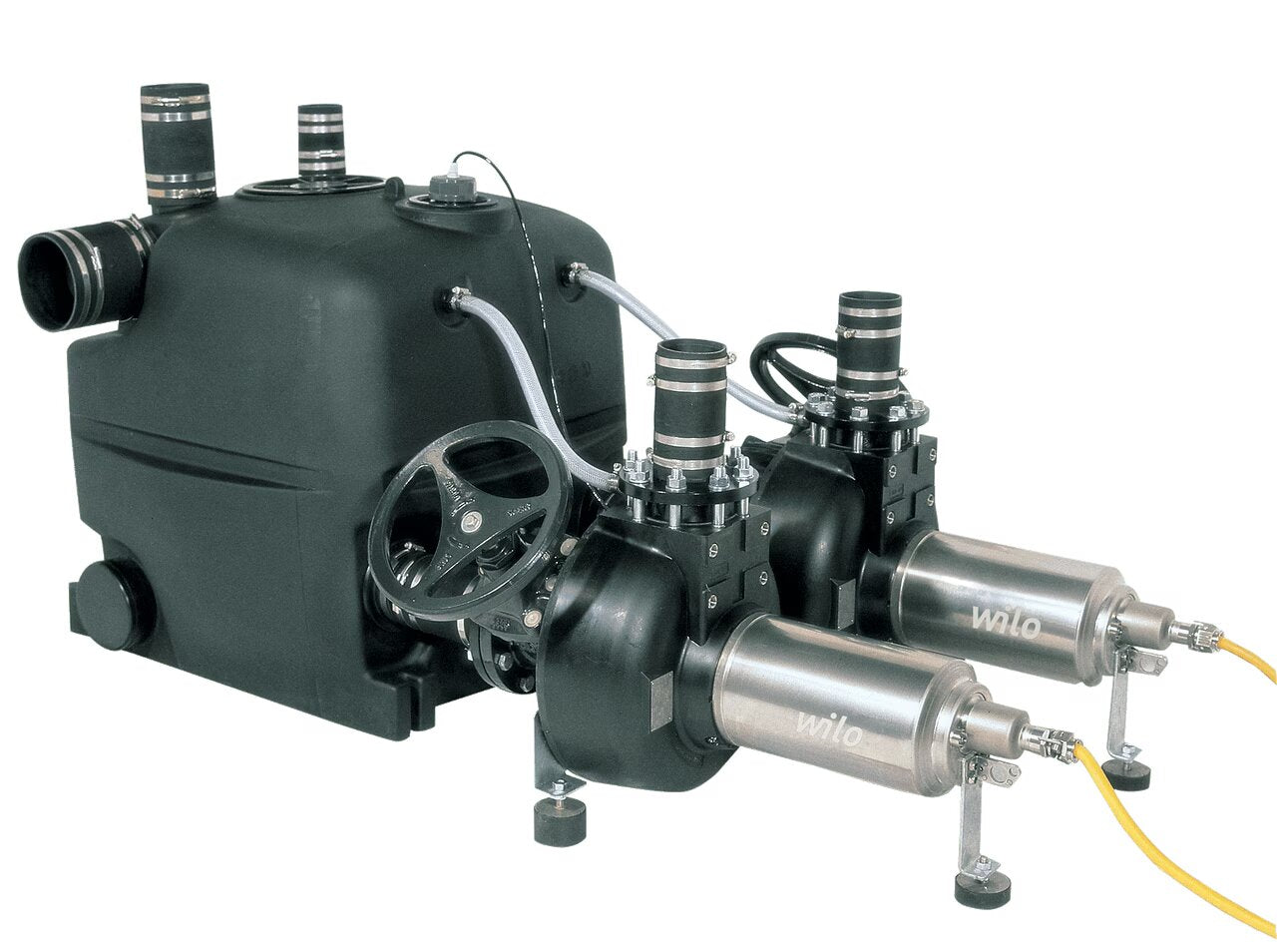

WILO Abwasser-Hebeanlage DrainLift XXL 840-2/1,7 Art. 2509000
Artikel-Nr.: 2509000
Teilen via
- Aktuell verfügbar
Technische Daten
Anschlussfertige, vollüberflutbare und automatisch arbeitende Abwasser-Hebeanlage als Doppelpumpenanlage mit automatischem Wechsel-, Reserve- und Spitzenlastbetrieb. Zwei separat, trockenaufgestellte Abwasser-Tauchmotorpumpen in Drehstromausführung mit Mantelstromkühlung, Edelstahlgehäuse und thermischer Motorüberwachung. Ein gas- und wasserdichter Sammelbehälter aus Kunststoff mit fest definierten Zulaufanschlüssen und Niveausteuerung mit Niveausensor. Mikroprozessorgesteuertes Schaltgerät mit
- LED-Anzeigen für die Anzeige der Betriebszustände und Störmeldungen
- Einstellbarer Nachlaufzeit
- Integriertem und netzabhängigem Alarm
- 1x potenzialfreiem Kontakt für den Anschluss einer Sammelstörmeldung (SSM).
Lieferumfang:
- Anschlussfertige Abwasser-Hebeanlage mit Schaltgerät
- 1x Manschette für Anschluss Handmembranpumpe
- 1x Zulaufanschluss DN 150
- 1x Manschette für Entlüftungsanschluss DN 70
- 1x Bausatz für die Verbindung von Behälter und Pumpe
Achtung: Für die Installation benötigte Armaturen, wie z.B. Hosenrohr, Absperrschieber und Rückflussverhinderer, müssen als Zubehör bestellt werden!
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 3 Min. T | 60 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 3 bar |
| Max. zulässiger Druck in der Druckleitung P | 3 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 400 l |
| Schaltvolumen V | 230 l |
| Betriebsart (ausgetaucht) |
|

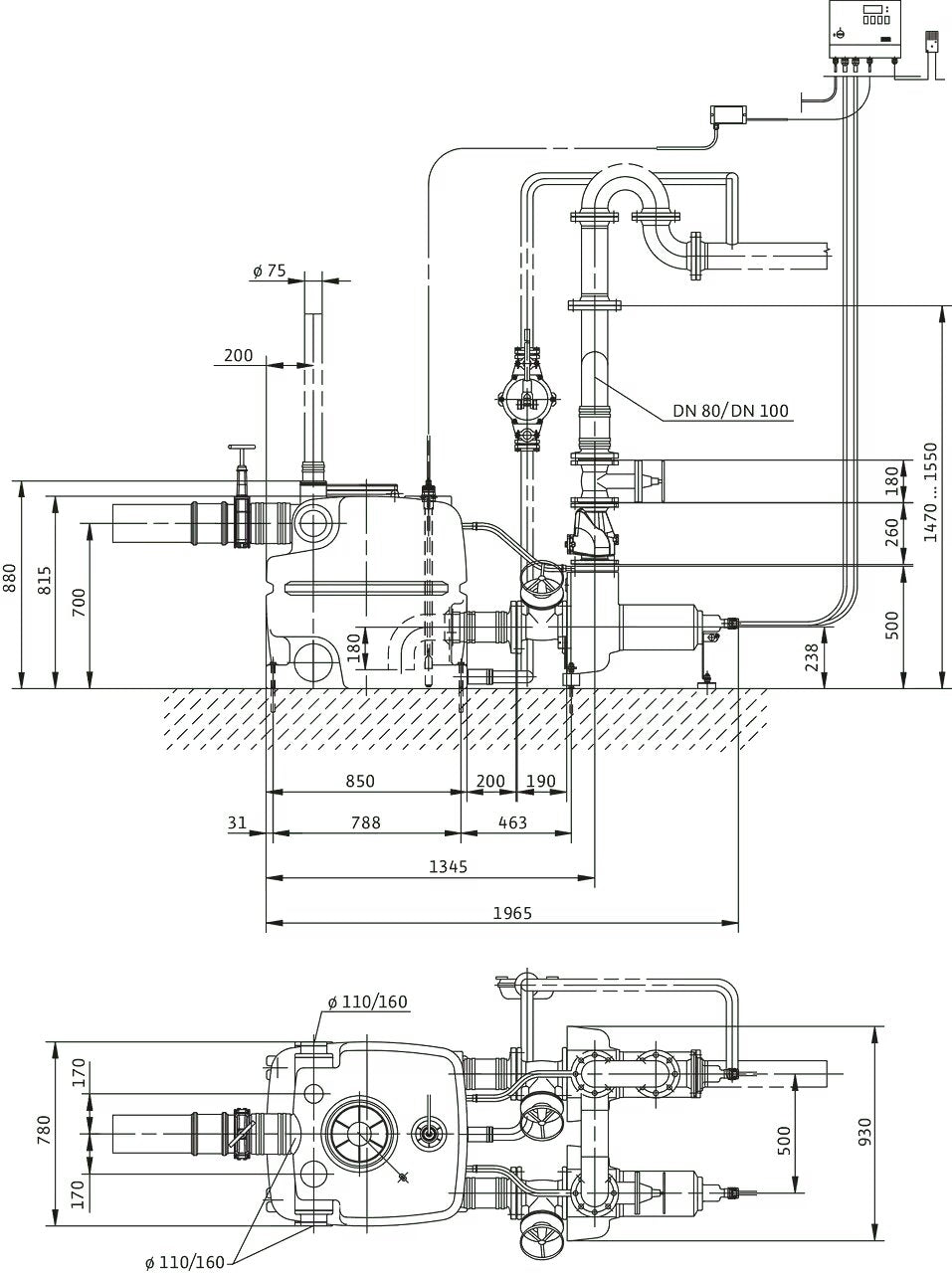

| Höhe H | 880 mm |
| Länge L | 1965 mm |
| Breite B | 930 mm |
| Diagonalmaß Diagonale Achse | 2173 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 1,7 kW |
| Nenndrehzahl n | 1450 1/min |
| Nennstrom IN | 6,7 A |
| Isolationsklasse | F |
| Schutzart Motor | IP67 |
| Einschaltart | Direkt (DOL) |
| Max. Schalthäufigkeit t | 60 1/h |
| Motorschutz | WSK |
| Kabel | |
|---|---|
| Netzstecker | nein |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | PUR |
| Laufrad | PUR |
| Welle | Edelstahl |
| Motorgehäuse | Edelstahl |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | Ø 110 |
| Druckseitiger Rohranschluss | DN 80 |
| Anschluss Entlüftung | Ø 75 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | DrainLift XXL 840-2/1,7 |
| Gewicht netto ca. m | 160 kg |
| Artikelnummer | 2509000 |
