WILO Bausatz Wassermangelsicherung WMS G2 Art. 4204512
Artikel-Nr.: 4204512
- Aktuell verfügbar
Der Bausatz erkennt Wassermangel mittels Druckmessung und ist auf die Druckerhöhung und Druckhaltung von nicht trinkbarem Wasser abgestimmt. Der Bausatz wird ausschließlich bei einphasigen Produkten eingesetzt.
Für horizontale Pumpen erfolgt der Anschluss für 1”1/2 oder 2” mithilfe eines Reduziernippels M/M 2”-1”1/2. Bei vertikalen Pumpen ist der Anschluss in ovaler Form 2” mithilfe eines ovalen Gegenflanschs mit O-Ring möglich.
Der Einschalt- und Abschaltdruck für einen bedarfsgerechten Betrieb und Druckbereich der Pumpe wird am umgekehrten Druckschalter eingestellt. Die Druckmessung erfolgt durch einen einphasigen Niederdruckschalter. Sinkt der Druck und erreicht 0,1 bar, wird die Pumpe angehalten. Die Pumpe startet erneut, wenn der Druck steigt und 0,5 bar erreicht. Diese Druckwerte für den Start und den Stopp sind Werkseinstellungen und können verändert werden. Mithilfe des Manometers können die Werte definiert werden.

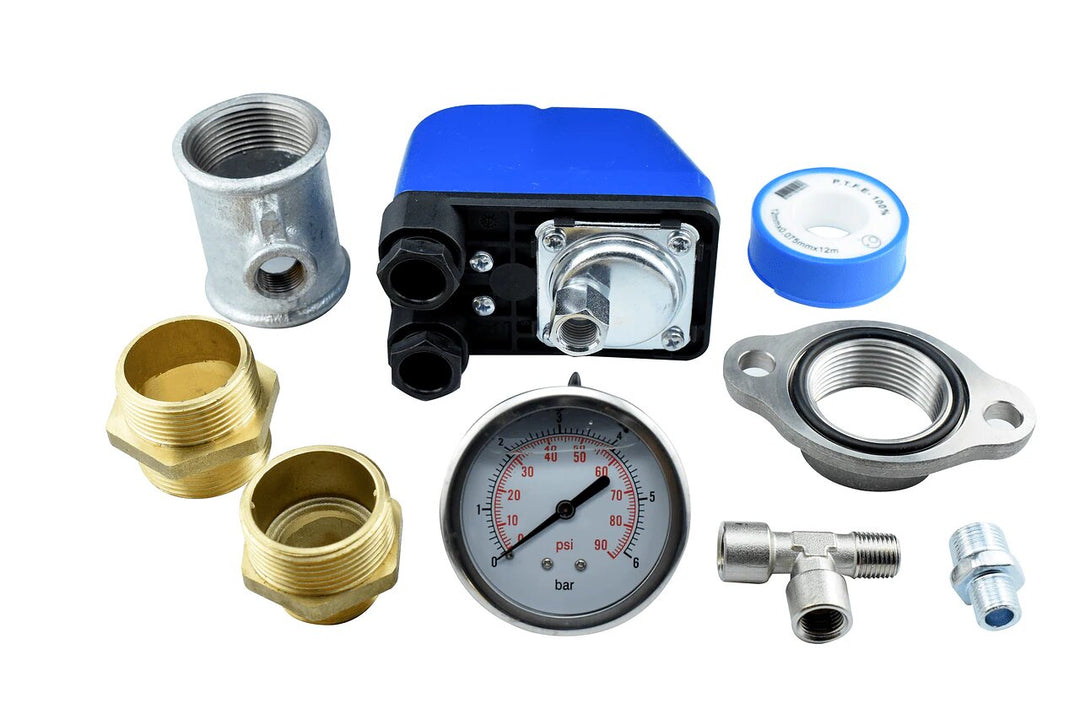

Lieferumfang
- Einphasiger Niederdruckschalter
- T-Stück 1/4’’ M/F/F
- Manometer 0-6 bar
- M/M Reduziernippel 1/2’’ – 1/4’’
- T-Stück 2’’– 1/2’’ – 2’’
- Reduziernippel M/M 2’’ – 1’’1/2
- M/M Nippel 2’’
- Ovaler Gegenflansch 2’’
- O-Ring
| Technische Daten | |
|---|---|
| Netzanschluss | 1~230 V, 50/60 Hz |
| Min. Nennstrom I | 0 A |
| Max. Nennstrom pro Pumpe I | 16 A |
| Ausschaltdruck | 0,1 bar |
| Einschaltdruck | 0,5 bar |
| Messbereich min. | 0 bar |
| Messbereich max. | 0,75 bar |
| Min. Umgebungstemperatur | 0 °C |
| Max. Umgebungstemperatur | 55 °C |
| Rohranschluss | G 2 |
| Länge L | 110 mm |
| Breite W | 130 mm |
| Höhe H | 250 mm |
| Gewicht netto ca. | 1,9 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 4204512 |
