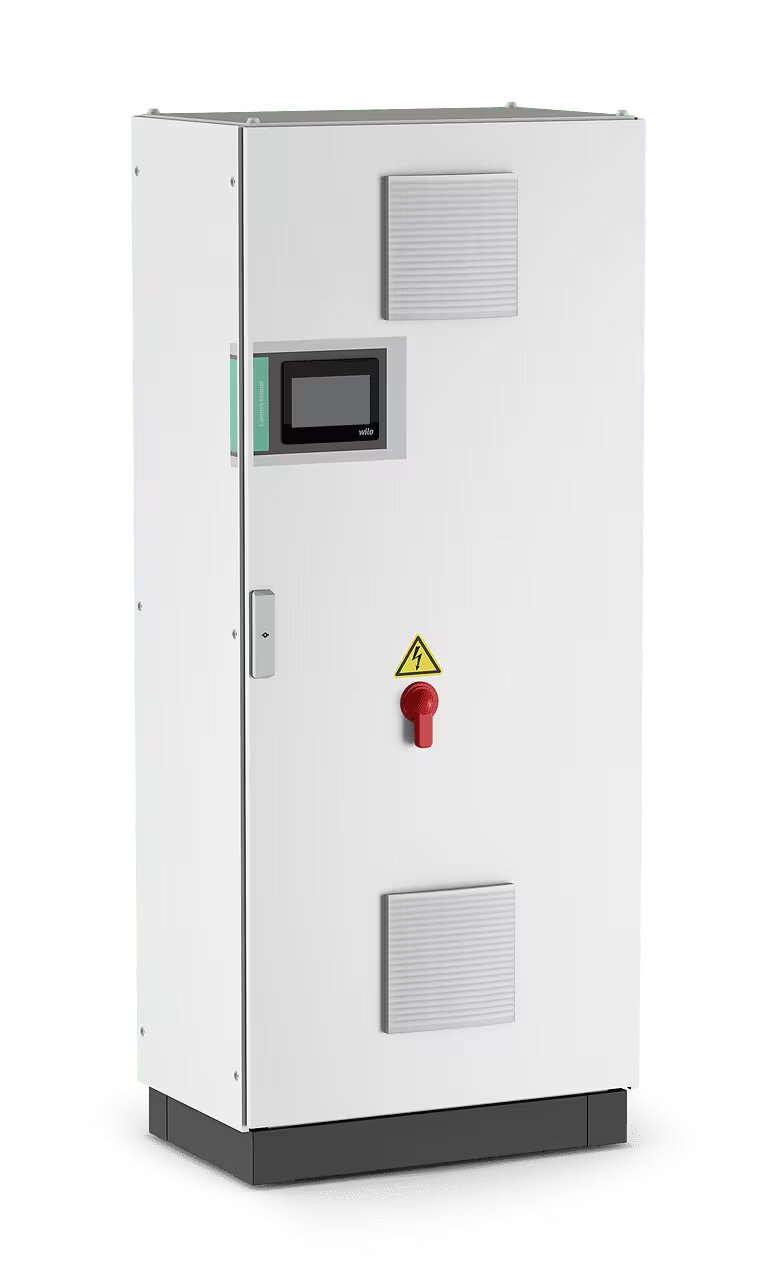

WILO Comfort Controller CC-HVAC-System 6x37.5A-T34-SD-FC-BM Art. 2527859

Wilo-Comfort Controller zur digitalen, stufenlosen Leistungsregelung von Ein- und Mehrpumpenanlagen in Heizungs-, Klima- und Lüftungsanwendungen. Für konventionelle Pumpen mit Festdrehzahl.

Vollelektronischer Comfort-Controller (CC) im Stahlblechgehäuse (Farbe: kieselgrau), komplett verdrahtet. Schaltgerät geeignet für Anschluss an Drehstromnetze 3/PE 400V/50 Hz nach IEC 60038 (andere Spannungen auf Anfrage), bestehend aus interner Spannungsversorgung, CPU, Pufferbatterie, Analog/Digitalmodulen, Leistungsteil mit Sicherungen, Schützen und Motorschutzeinrichtungen sowie Frequenzumrichter und Sinusfilter.

Voll grafikfähiges Touchdisplay mit 3-farbiger Hintergrundbeleuchtung zur Signalisierung der Betriebszustände Betrieb/Störung/quittierte Störung sowie zur Symbol- und klartextgestützten Menüführung in bis zu 27 Sprachen europäischen und asiatischen Charakters. 3 Benutzerebenen, Anzeige bzw. Einstellbarkeit von Menüsprache, Passwörtern, Betriebsparametern, Betriebsstundenzähler (Einzel- und Gesamtbetriebsstunden), Historienspeicher für Betriebs- und Fehlermeldungen mit Zeitstempel über Echtzeituhr, Pumpenstatus- und Regelgrößen-Istwertanzeige, Ist-Druckanzeige, Diagrammfunktion, Hauptschalter, interner Revisionsschalter, Hand-0-Automatik je Pumpe. Betriebsartenwahl Hand-Aus-Automatik je Pumpe über Touchpanel, potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen SBM/SSM (Wechsler) sowie für externe Anlagen-EIN/AUS-Schaltung (bauseitiger potentialfreier Öffner), Eingang 0/4-20 mA für externe Sollwertverstellung.

Überlastschutz über WSK, Motorschutz über Motorschutzschalter, ab 5,5 kW thermische Überlastrelais.

Digitaleingänge für Alarmmeldungen, z.B. Frostschutz (bauseitiger potentialfreier Öffner),PID-Regler, automatischer Pumpentausch und Laufzeitoptimierung bei Mehrpumpenanlagen.Automatische, lastabhängige Zuschaltung von 1 bis n Spitzenlastpumpe(n) in Abhängigkeit folgender, programmierbarer Regelgrößen:

• Druck - konstant, p-c
• Differenzdruck - konstant, dp-c
• Differenzdruck - variabel, dp-v
• Temperatursteller, n=f(T)
• Drehzahlsteller, n=f(analog In)
• Temperaturregelung, T-c
• Differenztemperatur - konstant, dT
• Differenztemperatur - variabel, dT-v
• weitere Regelarten auf Anfrage

Standardmäßig drei Sollwerte einstellbar. Automatische Störumschaltung auf ruhende Pumpe(n). Probekurzlauf der Pumpe(n) während Stillstand, Pilotpumpenfunktion. Möglichkeit für Live-Zero-Auswertung zur Drahtbruchüberwachung (Geber-/Sollwerteingang), wahlweise:

• Meldung und alle Antriebe Volllast
• Meldung und Abschaltung der Anlage
• Meldung und eine Pumpe auf am Frequenzumrichter einstellbare Drehzahl

Mehrpreise für optionale Module (Einbau werksseitig oder nachträglich nach technischer Klärung):

• zur Anbindung an GLT-Systeme nach VDI 3814, via Analog-/GSM-Modem, Web-Server
• zur Anbindung an Bussysteme: Profibus, LON-Bus, CAN-Bus, Modbus RTU, Ethernet, weitere auf Anfrage.
• zur externen Sollwertfernverstellung (Differenzdruckniveau) bzw. Stellerbetrieb mittels 0/2 - 10 V -Signalen.
• Auswerterelais für PTC, Einzelbetriebs- und Störmeldungen.
• gepuffertes Netzteil
• Erfassung elektrischer Größen wie Spannung, Strom, Wirkleistung, Leistungsfaktor etc.

Bestellbeispiel: Wilo CC-HVAC 6x11,0 FC BM: Schaltgerät für 6 Pumpen mit P2= 11,0 kW, mit Frequenzumrichter & Sinusfilter (FC=Frequency Converter) ausgeführt als Schaltschrank-Standgerät.

Lieferumfang

• Schaltgerät
• Einbau- und Betriebsanleitung
• Schaltplan
