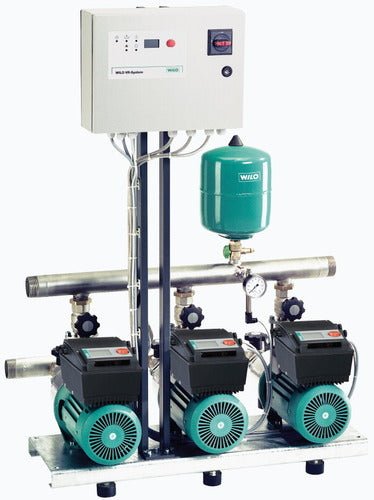

Wilo DEA Comfort-Vario COR-2 MVIE 3202-2G/VR
Artikel-Nr.: 2534322
Teilen via
- Aktuell verfügbar
Technische Daten
|
Einsatzgebiete Druckerhöhungsanlage mit 2 bis 4 parallel geschalteten,
|
Besonderheiten/Produktvorteile
- kompaktes System mit ausgezeichnetem Preis-/
Leistungsverhältnis durch Edelstahl-Hochdruckkreisel-
pumpen der Baureihe MHIE mit luftgekühlten, integrier-
ten Frequenzumformern - überproportional große Regelbandbreite
- integrierter Motorvollschutz über PTC
- integrierte Trockenlauferkennung mit automatischer
Abschaltung bei Wassermangel über das Leistungs-
kennfeld der Motor - Regelelektronik
Technische Daten
- Netzanschluss 3~400 V, 50 / 60 Hz, typabhängig
auch 1~230V, 50/60Hz - Anlage entspricht DIN 1988 (EN 806)
- netzseitige Absicherung A, AC 3 entsprechend
Motorleistung und EVU-Vorschriften - Edelstahlverrohrung
- Medientemperatur max. 60 °C
- Betriebsdruck 10 bar
- Zulaufdruck 6 bar
- Anschlussnennweiten saugseitig R 2 - DN 100
- Anschlussnennweiten druckseitig R 2 - DN 100
- Schutzart IP 54
Ausstattung
- 2-4 Pumpen pro Anlage
- stufenloser Regelbetrieb durch Pumpen mit integrier-
ten Frequenzumformer - medienberührende Bauteile korrosionsfest
- Grundrahmen verzinkt mit höhenverstellbare
Schwingungsdämpfer zur Körperschallisolierung - Verrohrung aus Edelstahl 1.4571
- Getriebekugelabsperrhahn/Ringabsperrklappe an
jeder Pumpe, saug- und druckseitig - Rückflussverhinderer, druckseitig
- Membrandruckbehälter 8 l, PN16, druckseitig
- Drucksensor, enddruckseitig
- Manometer (vordruckseitig) optional erhältlich
- Manometer (enddruckseitig)
- Wassermangelsicherung optional erhältlich
Beschreibung
- Grundrahmen: verzinkt und mit höhenverstellbaren
Schwindungsdämpfern zur weitgehenden Körper-
schallisolierung versehen; andere Ausführungen auf
Anfrage - Verrohrung: komplette Verrohrung aus Edelstahl 1.4571,
geeignet für den Anschluss aller in der Gebäudetechnik
verwendeten Rohrleitungsmaterialien; die Verrohrung
ist entsprechend der hydraulischen Gesamtleistung der
Druckerhöhungsanlage dimensioniert - Pumpen: verwendet werden 2 bis 4 parallel geschaltete
Pumpen der Baureihen MHIE 2.., 4.., 8.. und 16..; am
Pumpenmotor adaptierte Frequenzumformer ermöglichen
für alle Pumpen dieser Baureihen den stufenlosen Regel-
betrieb; alle medienberührenden Bauteile der Pumpen
sind aus Edelstahl 1.4301 (AISI 304) - Armaturen: jede Pumpe ist saug- und druckseitig mit je
einer Getriebe-Kugel-Absperrarmatur aus CuZn, Ni-
beschichtet, mit DVGW-Prüfzeichen bzw. Ringabsperr-
klappen und einem druckseitigen Rückflussverhinderer
aus Werkstoff POM mit DVGW-Zulassung im CuZn/-Ge-
häuse bestückt - Membrandruckbehälter: 8 l/PN 16 auf der Enddruckseite
angeordnet mit einer Membrane aus Butyl-Kautschuk,
unbedenklich im Sinne des Lebensmittelschutzgesetzes;
für Prüfungs- und Revisionszwecke versehen mit einem
Absperrkugelhahn aus CuZn, Ni-beschichtet, mit Entleer-
ung und Durchflussarmatur nach DIN 4807 - Drucksensor: 4 bis 20 mA, auf der Enddruckseite ange-
ordnet für die Ansteuerung des zentralen Comfort-Vario-
Reglers - Druckanzeige: vor- und enddruckseitig über Manometer
(ø 63 mm); Druckanzeige des Enddruckes zusätzlich
digital im alphanumerischen LCD-Display des Comfort-
Vario-Reglers - Regler: die Anlage ist serienmäßig mit einem Vario-
Regler VR ausgestattet
Werkstoffe
- Laufräder Edelstahl 1.4301/1.4404
- Stufenkammern Edelstahl 1.4301/1.4404
- Pumpengehäuse Edelstahl 1.4301/1.4404
- Welle Edelstahl 1.4404
- Dichtungen EPDM (EP851)/Viton
- Gehäusedeckel Edelstahl 1.4301/1.4404
- Gleitringdichtung Wolframkarbid/Kohle
- Druckmantel Edelstahl 1.4301/1.4404
- Lager Wolframkarbid
- Pumpenfuss Aluminium
Lieferumfang
- werksseitig montierte, auf Funktion und Dichtigkeit
überprüfte, anschlussfertige Druckerhöhungsanlage - Verpackung
- Einbau- und Betriebsanleitung
