WILO Differenzdrucksensor Set 0-16 bar (für horizontale Pumpen) Art. 4194672
Artikel-Nr.: 4194672
Teilen via
- Aktuell verfügbar
Technische Daten
Das Differenzdruckgeber-Kit ermöglicht dp-c und dp-v Regelung der frequenzgeregelten Hochdruckkreiselpumpen.
Der Sensor misst den Differenzdruck zwischen dem Saug- und Druckstutzens an den Rohrleitungen und wandelt diesen in ein elektrisches Signal 4-20 mA, das durch den Frequenzumformer zur Druckregelung der Pumpe verwertet wird. Der Wert des Ausgangsstroms verhält sich proportional zu dem Differenzdruck.

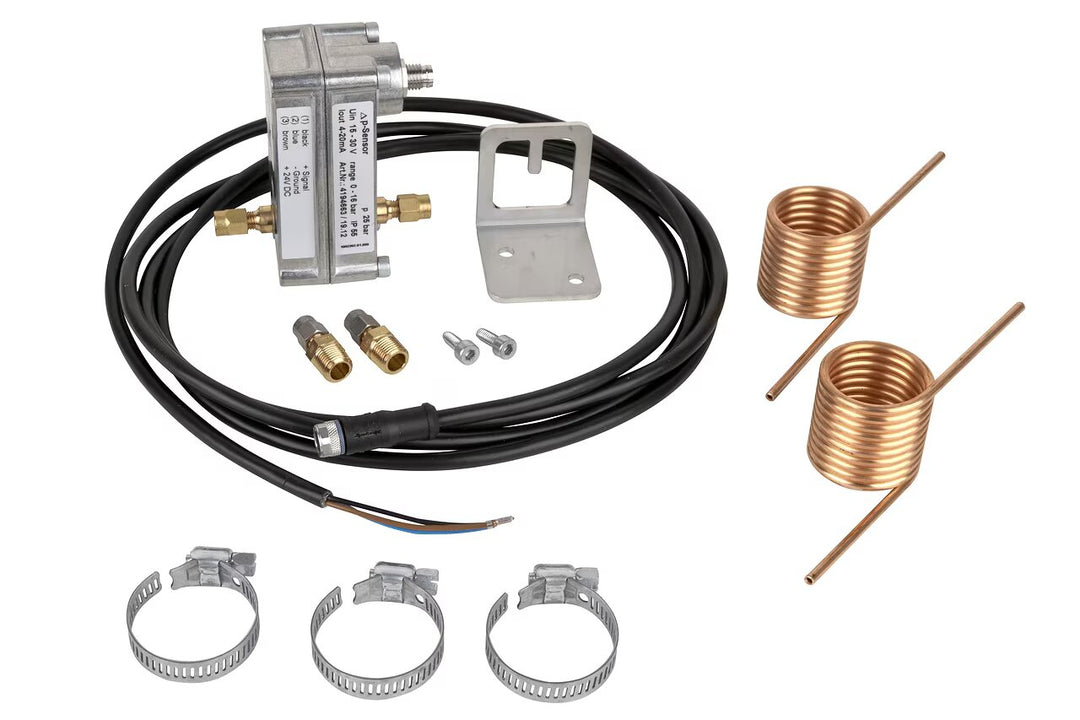

Lieferumfang
- Differentialdruck Geber 0-16 bar oder 0-25 bar abhängig vom Pumpentyp
- Anschlusskabel: 3x0.34 mm2, Länge = 650 bis 2000 mm abhängig vom Pumpentyp
- Kupferwendel: Ø 3 mm, Länge = max. 1000mm
- Befestigung für Saug- und Druckleitung
- Befestigungsmaterial für den Einbau des Differenzdruckgebers an der Pumpe
| Technische Daten | |
|---|---|
| Nennspannung U | 24 V |
| Ausgangssignal | 4-20mA |
| Schutzart | IP55 |
| Kabelquerschnitt | 3x0,34 mm² |
| Kabellänge | 0,65 m |
| Länge Kupferwendel | 1000 mm |
| Messbereich min. | 0 bar |
| Messbereich max. | 16 bar |
| Zulaufdruck max. | 21 bar |
| Min. Umgebungstemperatur | -15 °C |
| Max. Umgebungstemperatur | 40 °C |
| Min. Medientemperatur | -20 °C |
| Max. Medientemperatur | 120 °C |
| Gewicht netto ca. | 0,63 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 4194672 |
