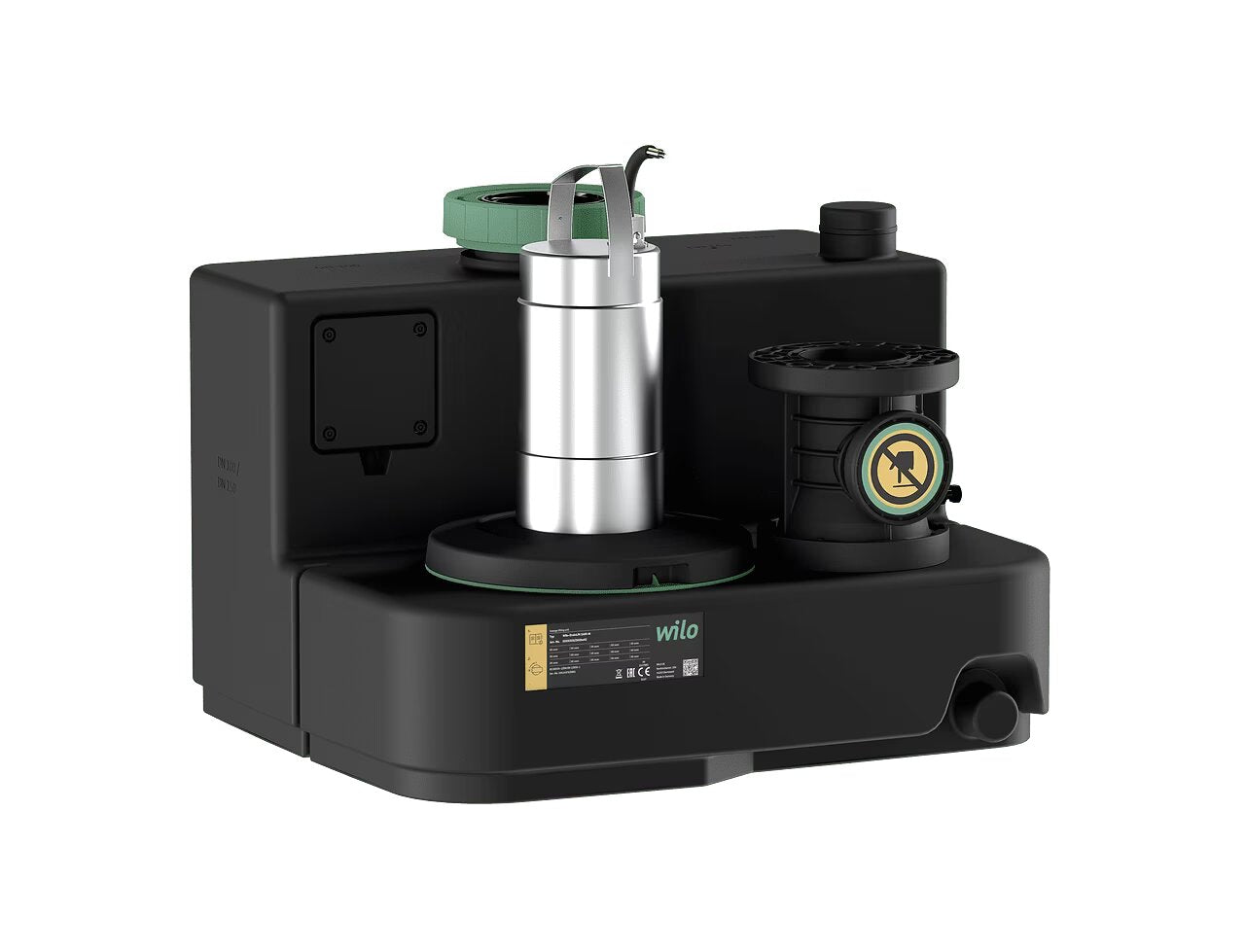

WILO Einzelpumpen-Hebeanlage DrainLift SANI-M.21T/4C Art. 2549923
Artikel-Nr.: 2549923
Teilen via
- Aktuell verfügbar
Technische Daten
Anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage zur Förderung aggressiver Medien.
Gas- und wasserdichter Sammelbehälter mit geneigtem Boden und Revisionsöffnung mit transparentem Deckel.Innerhalb der gekennzeichneten Bereiche frei wählbare Zuläufe.Füllstandsmessung per analogem Ausgangssignal 4 – 20 mA.Druckanschluss mit montiertem Rückflussverhinderer und Revisionsöffnung.
Selbstkühlender Motor (Mantelstromkühlung) mit thermischer Motorüberwachung.
Vorinstalliertes Schaltgerät für den Automatikbetrieb:
- Betrieb über Display und symbolbasiertes, alphanumerisches Menü
- Sammelstörmeldung über potentialfreien Kontakt
- Einzelstörmeldung über potentialfreien Kontakt
- ModBus-Schnittstelle
- Integrierter und netzunabhängiger Alarm
- Einstellbare Nachlaufzeit
- Anschlusskabel 1,5 m mit vormontiertem Stecker
Lieferumfang
- Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker
- Flanschstutzen DN 80 (90 mm)/DN 100 (110 mm)
- Manschette DN 100 (110 mm) für Druckanschluss
- HT-Doppelmuffe DN 65 (75 mm) für Entlüftungsanschluss
- HT-Doppelmuffe DN 40 (50 mm) für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung DN 100 (110 mm)
- Bodenbefestigungsset
- Schallschutzmatte
- Akku 9 V
- Einbau- und Betriebsanleitung
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 5 min T | 65 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 6 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,5 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 99 l |
| Nutzvolumen bei 180 mm Zulaufhöhe V | 50 l |
| Nutzvolumen bei 250 mm Zulaufhöhe V | 63 l |
| Nutzvolumen bei 315 mm Zulaufhöhe V | 74 l |
| Schalldruckpegel | 70 dB |
| Betriebsart (ausgetaucht) | S1 |
| Höhe H | 665 mm |
| Länge L | 700 mm |
| Breite B | 600 mm |
| Diagonalmaß Diagonale Achse | 850 mm |
| Freier Kugeldurchgang der Hydraulik | 44 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 2,5 kW |
| Nenndrehzahl n | 2848 1/min |
| Nennstrom IN | 5,5 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Einschaltart | Direkt (DOL) |
| Max. Schalthäufigkeit t | 60 1/h |
| Motorschutz | Bimetall |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 10 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 6G1 mm² |
| Netzstecker | CEE 16A, 3P+N+PE, 6h |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | PP-GF30 |
| Laufrad | PP-GF30 |
| Welle | Edelstahl |
| Material Dichtung | NBR |
| Motorgehäuse | Edelstahl |

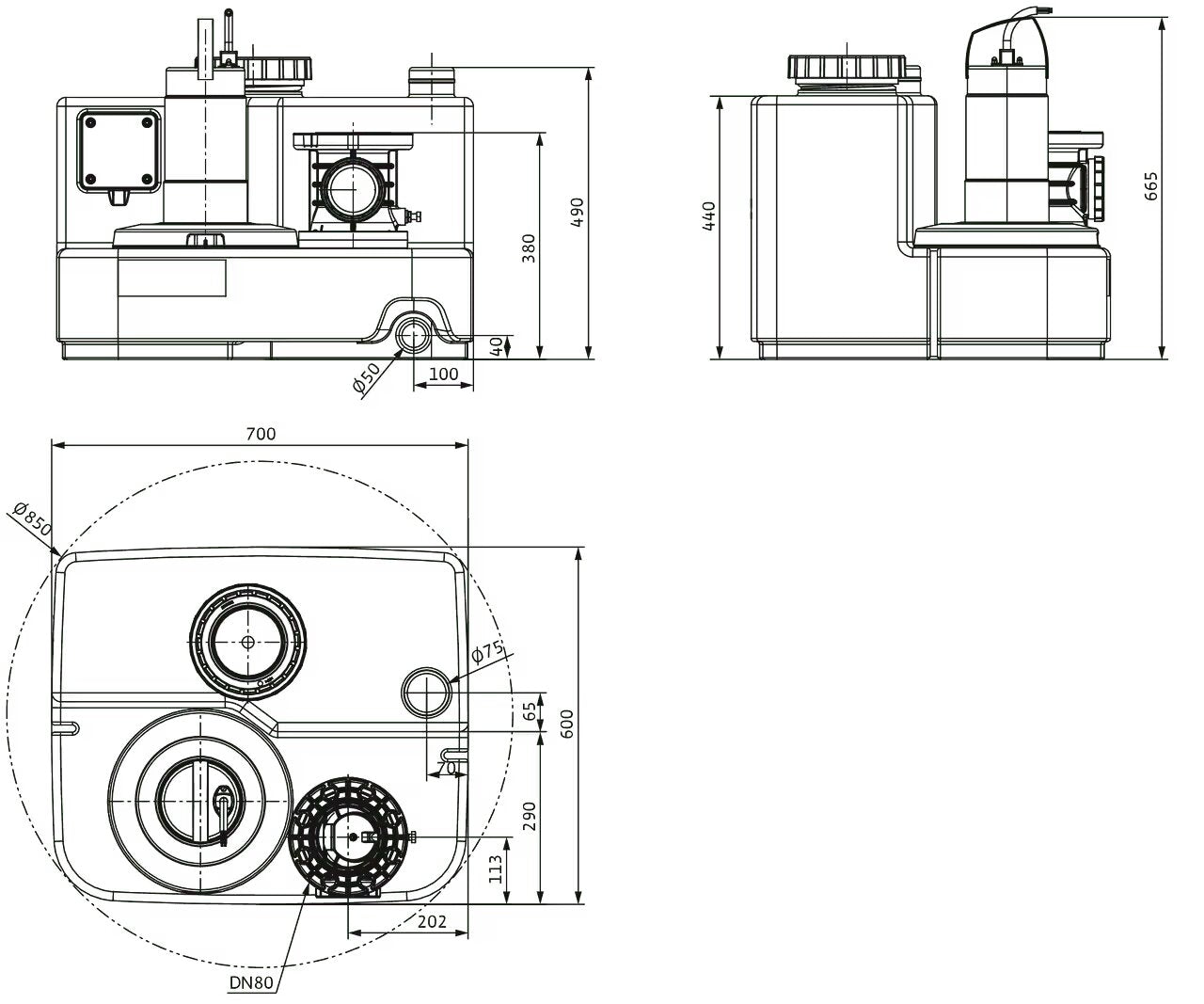

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | DN 100 |
| Druckseitiger Rohranschluss | DN 80 |
| Anschluss Entlüftung | Ø 75 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | DrainLift SANI-M.21T/4C |
| Gewicht netto ca. m | 51 kg |
| Artikelnummer | 2549923 |
