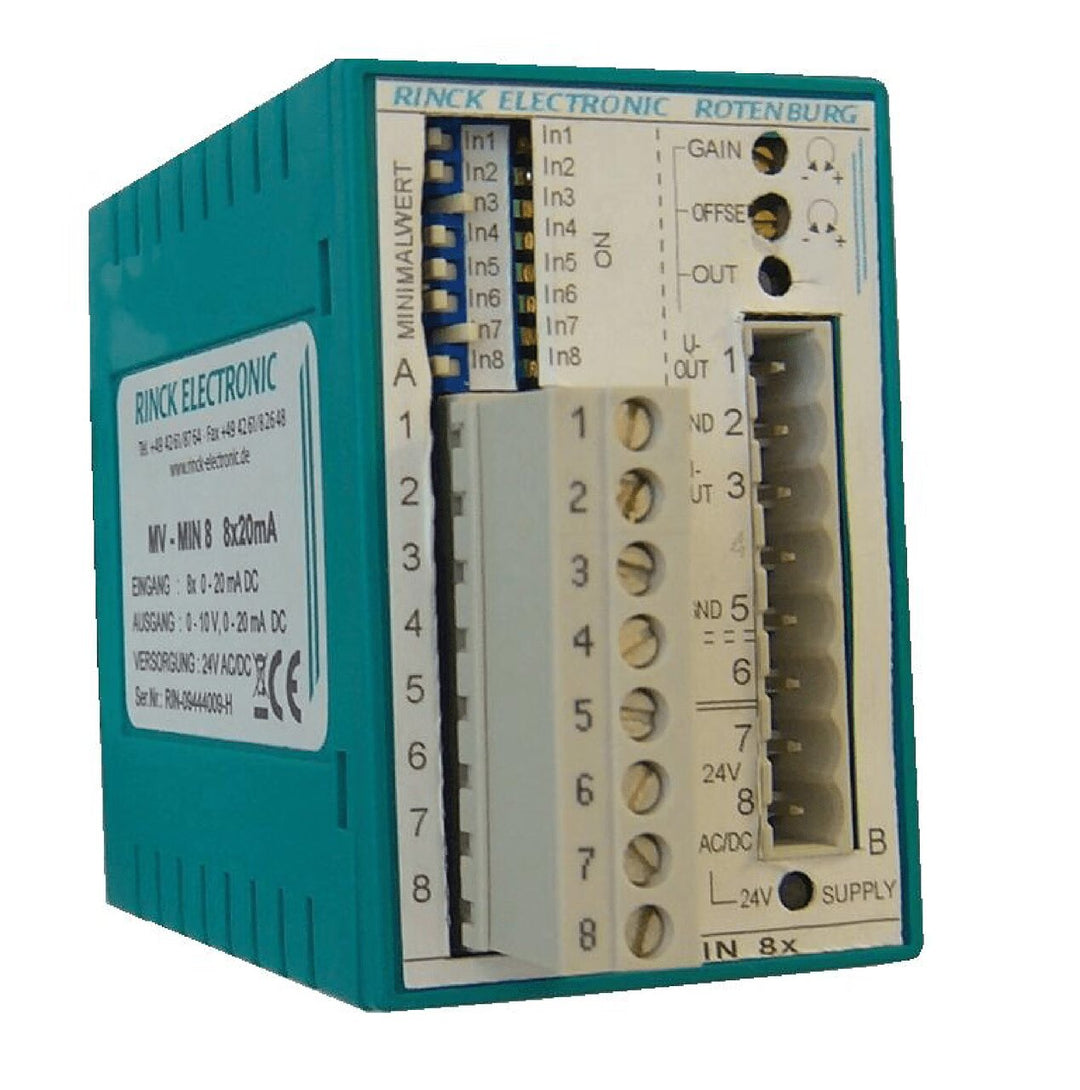

WILO Elektrisches Zubehör Auswerter DDG 48 mm Art. 2533770
Artikel-Nr.: 2533770
- Aktuell verfügbar
Zusatzmodul für die Ausrüstung der Schaltgeräte-Baureihe Wilo-CC/CCe/SC/SCe-HVAC-System sowie CC/CCe/SC/SCe-Booster zur Signalselektion (Minimalwert) von zwei bis acht Messstellen zur Schlechtpunktauswertung.Der Auswerter DDG gibt aus min. 2 bzw. max. 8 Eingangssignalen 0(4)-20 mA dasjenige Signal mit dem kleinsten Wert (Minimalwert) aus. Kommen bauseits mehrere Geber zum Einsatz, kann mit Hilfe des Auswerters DDG der minimalste Wert ermittelt werden.
Ausführung
Auswerter für Schaltschrankeinbau, Kanalauswahl mittels von vorn zugänglicher DIP-Schalter, LEDs Betrieb und Ausgangssignal, galvanische Trennung zwischen Messsignal und Versorgungsspannung, Befestigung auf 35 mm Tragschiene.Ein nachträglicher Einbau des Auswerters DDG in das Schaltgerät ist möglich. Der Einbau durch den Wilo-Kundendienst wird empfohlen.
Lieferumfang
- Auswerter DDG
- Anschlusskabel Spannungsversorgung
- Anschlussklemme
- Einbau- und Betriebsanleitung
| Technische Daten | |
|---|---|
| Genauigkeit | 0,2 % |
| Nennspannung U | 24 V |
| Spannungstoleranz | ±10 % |
| Schutzart | IP20 |
| Max. Betriebsspannung | 800 Ω |
| Eingangsfunktion | 4-20 mA |
| Ausgangsfunktion | 4 - 20 mA |
| Klemmenquerschnitt | 2.5 |
| Min. Umgebungstemperatur | -10 °C |
| Max. Umgebungstemperatur | 50 °C |
| Länge L | 94 mm |
| Breite W | 48 mm |
| Höhe H | 72 mm |
| Gewicht netto ca. | 0.13 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 2533770 |
