WILO Elektrisches Zubehör Differenzdruck-Kontaktmanometer DDM 16 Art. 110461197
Artikel-Nr.: 110461197
Teilen via
- Aktuell verfügbar
Technische Daten
Differenzdruck-Kontaktmanometer für Wandaufbau mit einstellbaren Schaltpunkten zur automatischen Umschaltung von Max.-/Min.-Drehzahlstufen bzw. der Drehzahlstufen Max. bis Min. bei Wilo-Einzel- oder Doppelpumpen mit drehzahlumschaltbaren Motoren.
Nur in Verbindung mit den zugehörigen Schaltgeräten.
Differenzdruckschalter mit Differenzdruckanzeige, einstellbaren Max.-/Min.-Kontakten, eingebauten Druckstoßdrosseln.
Hinweis
Druckmessleitungen und 3-Wege-Manometerhähne sind bauseitig zu beschaffen
Abgeschirmtes Kabel bei bauseitiger Verlängerung:
- bis 100 m: 3x1,5 mm2
- bis 250 m: 3x2,5 mm2

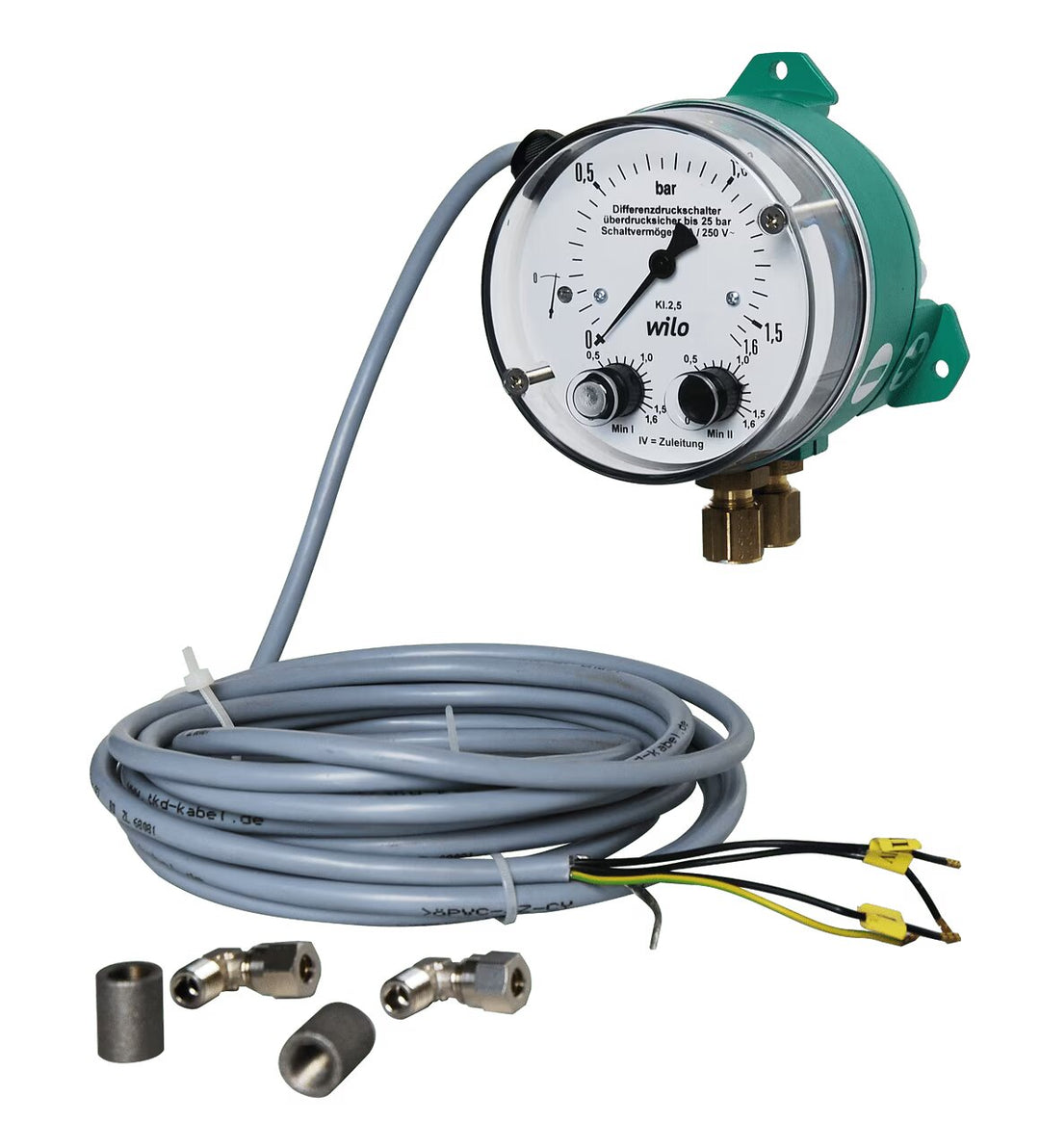

Lieferumfang
- Differenzdruck-Kontaktmanometer DDM
- 5 m abgeschirmtes Kabel 4x0,75mm2(zum Anschluss an Schaltgeräte)
- 2 Schneidringverschraubungen nach DIN 3862 Ms, für 6 mm Rohr
- 2 Winkel-Schneidringverschraubungen R ⅛, für 6 mm Rohr
- 2 Rohr-Verbindungsmuffen R ⅛ nach DIN 2986 St, für 6 mm Rohr
- Einbau- und Betriebsanleitung
| Technische Daten | |
|---|---|
| Max. Kontaktbelastbarkeit | 250 V / 1A AC |
| Max. Betriebsspannung | 250 V |
| Schaltleistung | max. 250 VA |
| Schutzart | IP54 |
| Messbereich min. | 0 bar |
| Messbereich max. | 1,6 bar |
| Überdrucksicherheit | 16 |
| Min. Medientemperatur | 0 °C |
| Max. Medientemperatur | 70 °C |
| Min. Umgebungstemperatur | -10 °C |
| Max. Umgebungstemperatur | 70 °C |
| Ausgangsfunktion | 2 x Schaltkontakt |
| Messgenauigkeit | ± 2,5 % vom Messbereichsendwert |
| Gewicht netto ca. | 1.7 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 110461197 |
