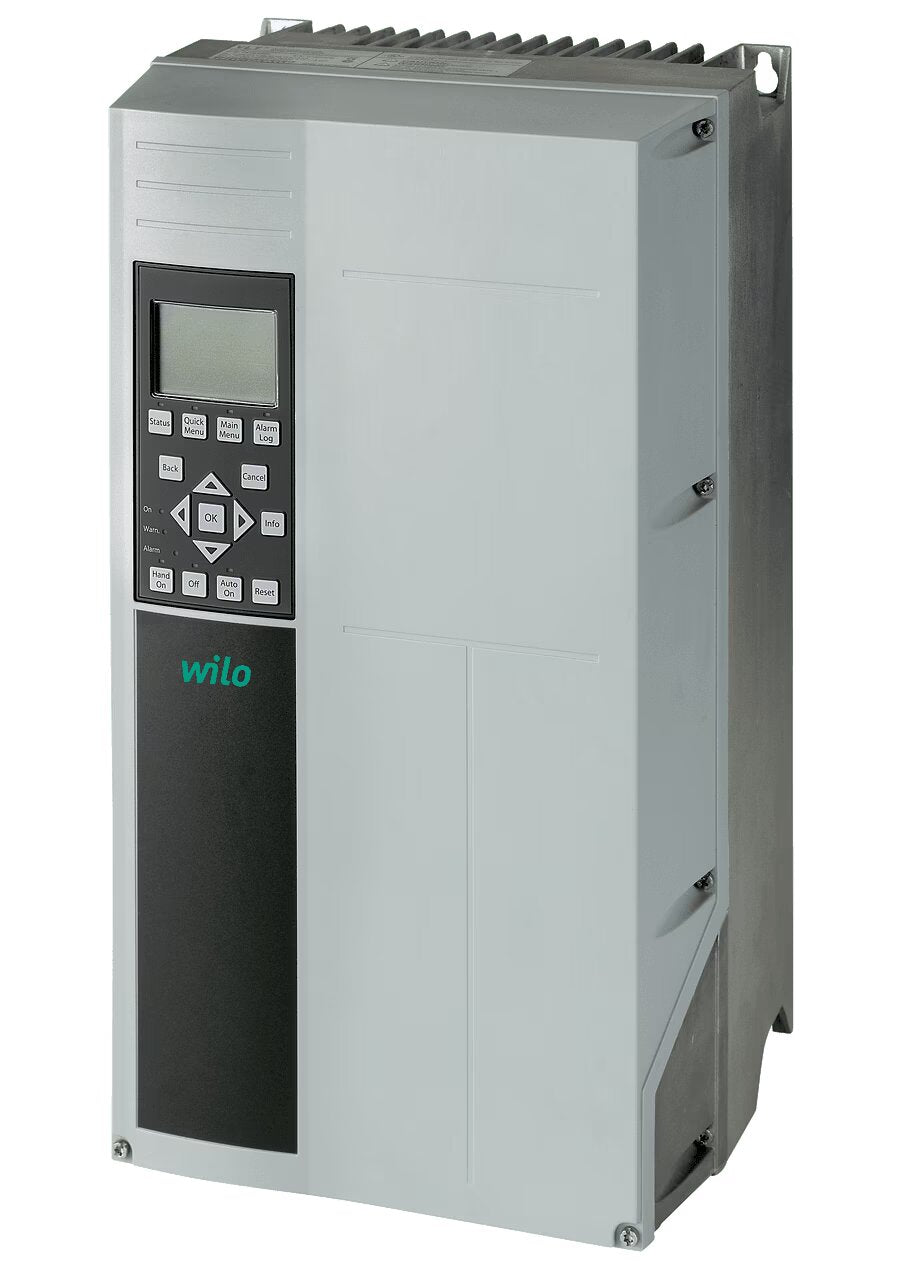

WILO Elektrisches Zubehör EFC55 3x380-480V 50/60Hz IP55 371 mm Art. 2193446
Artikel-Nr.: 2193446
- Aktuell verfügbar
Eigenständiger Frequenzumrichter für Pumpen mit fester Drehzahl für alle Anwendungen, die eine variable Drehzahl erfordern, besonders in den Bereichen Heizung, Klima und Druckerhöhung.
Besonderheiten/Produktvorteile
- Kompaktes Design bei gleichzeitig stromparendem Kühlkonzept zur Reduzierung von Wärmeverlusten
- Energieeffiziente integrierte Oberschwingungsreduzierung und zusätzliche Energiesparfunktion im Teillastbereich der Pumpe
- Vielfältige Einsatzmöglichkeiten in Pumpenanwendungen durch mehrere Anbindungsoptionen und verschiedene Regelungsarten
- Leichte Inbetriebnahme dank intuitivem Assistenten mit grafischer Benutzeroberfläche
Funktionen
- Motorvollschutz mit PTC-Fühler-Auswertung
- Notbetrieb mit reduzierter Drehzahl bei Übertemperatur, Unterspannung oder Ausfall einer Netzphase
- Netzphasenausfallüberwachung
- Echtzeituhr für zeitabhängige Steuerung
- Separate Zähler für Frequenzumrichter und Motor-Betriebsstunden, kWh-Zähler, Störmeldespeicher
- Innovative Funktion (integriertes elektronisches Betriebsdatentagebuch)
- Standardmäßiger Kaskadenregler, Trockenlaufschutz, Schutz vor zu geringem oder keinem Durchfluss
- Energiesparmodus mit Bereitschaftsfunktion
- 4 interne PID-Regler
- Smart Logic-Funktion mit 10 Aktionsmöglichkeiten für einfache Antriebsaufgaben
- PM-Motor und Synchron-Reluktanzmotor können mit einem Gerät betrieben werden
Anschlüsse
Eingänge 2x analog, 0-10 V / 0-20 mA schaltbar, skalierbar und invertierbar 4x digital, 24 V, wählbare Logik H- oder L-aktiv, programmierbar
Ausgänge 1x analog, 0-10 V / 4-20 mA, programmierbar und skalierbar
Klemme 2x digital, 24 V, Logik kann selektiv als Ein oder Ausgang verwendet werden.
Relais 1x 240 V AC, beide Relais potentialfrei, programmierbar und/oder 1x 400 V AC abfallverzögert
Hilfsspannung 1x 10 V DC, für Sollwert-Potentiometer 1 kΩ und Motorschutzkaltleiter 2x 24 V DC, für Beschaltung der digitalen Eingänge sowie zur Versorgung aktiver Signalgeber für den Istwert
Kommunikation Modbus
Optionen
- Externe Kommunikation mittels Modul (optional): Profibus, DeviceNet, ProfiNet, Ethernet, Modbus, DU/DT Filter, Sinusfilter
Lieferumfang
- Eigenständiger Frequenzumrichter
- Einbau- und Betriebsanleitung
| Technische Daten | |
|---|---|
| Max. Anzahl ansteuerbarer Pumpen | 1 |
| Phasen | 3 |
| Nennspannung U | 380-480 V |
| Netzfrequenz f |
|
| Min. Nennstrom I | 90 A |
| Max. Nennstrom pro Pumpe I | 106 A |
| Schutzart | IP55 |
| Länge L | 767 mm |
| Breite W | 371 mm |
| Höhe H | 178 mm |
| Gewicht netto ca. | 59.9 kg |
| Fabrikat | Wilo |
| Art.-Nr. | 2193446 |
