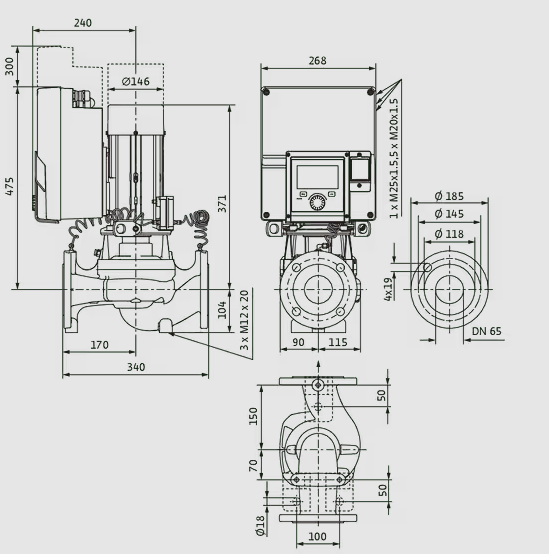

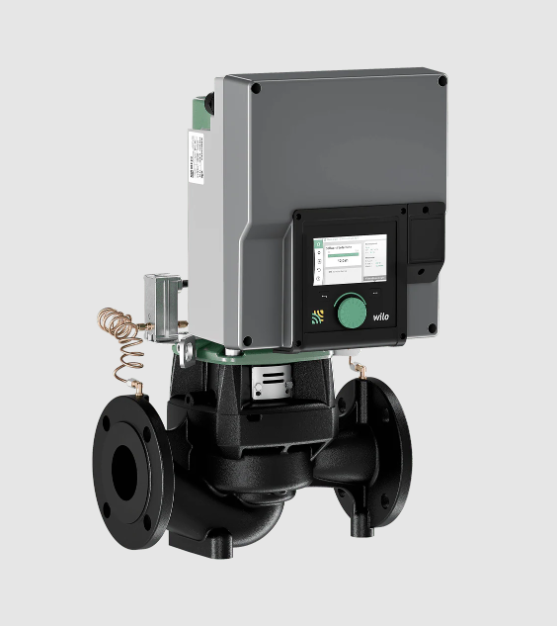

WILO Heizungspumpe Stratos GIGA2.0-I 65/1-15/1,5 340mm - Art. 2204739

Hocheffizienz-Inlinepumpe mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI ≥ 0,7 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Stratos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion:

• Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
• Flansche PN 16 - nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T ≤ +40°C ist eine Glykolbeimischung von 20% bis 40% Volumenanteil zulässig. Bei Wasser-Glykol Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.
• Anschlussspannungen:
  • 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz
  • Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
• Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
  • Störaussendung für Wohnbereich gemäß EN 61800-3:2018
  • Störfestigkeit für Industriebereich gemäß EN61800-3:2018

Regelarten:

• Permanente, automatische Leistungs-Anpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung).
• Konstante Temperatur (T-const.)
• Konstante Differenztemperatur (dT-const.)
• Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Sekundär-Pumpen (Multi-Flow Adaptation).
• Konstanter Volumenstrom (Q-const.)
• Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe Q und H
• Konstanter Differenzdruck (dp-c)
• Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
• Konstante Drehzahl (n-const.)
• Benutzerdefinierte PID-Regelung

Funktionen:

• Auswahl des Anwendungsbereichs im Einstellungsassistenten
• Wärmemengenerfassung
• Kältemengenerfassung
• Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Q_min. und Q_max.)
• Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
• Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
• Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
• Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
• Anzeige des aktuellen Betriebspunkts im hydraulischen Kennfeld
• Korrektur von viskosen Fördermedien über Anpassung der Viskosität und Dichte
• Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
• Integrierter Motorvollschutz

Anzeige im "Home-Screen" des graphischen Displays:

• Aktuell eingestellte Regelungsart
• Aktueller Sollwert
• Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
• Aktuelle Medientemperatur (nur bei angeschlossenem Temperatursensor)
• Aktuelle Leistungsaufnahme
• Kumulierter elektrischer Verbrauch

Ausführung:

• 4 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000 (nur an zwei analogen Eingängen); Spannungsversorgung mit +24 V DC
• 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
• 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
• Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
• Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
• Drehbares graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
• Bluetooth-Schnittstelle über Wilo-Smart Connect Modul BT
• Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle mittels Wilo Assistant App
• Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
• Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA)
• Zeitstempel für Fehler/Warnungen und historische Betriebsdaten
• Permanenter Betriebsdatenspeicher
• Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
• Entlüftungsventil an der Laterne

Lieferumfang:

• Pumpe
• Wilo-Smart Connect Modul BT
• Kabelverschraubungen mit Dichteinsätzen
• Montageanleitung (Kurzfassung) und Konformitätserklärung

Zubehör (muss gesondert bestellt werden):

3 Konsolen mit Befestigungsmaterial für Fundamentaufbau

• Blindflansche für Doppelpumpengehäuse
• Montagehilfe für Gleitringdichtung (inkl. Montagebolzen)
• Zur Anbindung an die Gebäudeautomation:
  • CIF-Modul PLR
  • CIF-Modul LON
  • CIF-Modul BACnet MS/TP
  • CIF-Modul Modbus RTU
  • CIF-Modul CANopen
  • CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
  • Anschluss M12 RJ45 CIF Ethernet
• Differenzdruckgeber DDG 2 ... 10V
• Differenzdruckgeber DDG 4 ... 20mA
• Temperatursensor PT1000 AA
• Fühlerhülsen für den Einbau von Temperatursensoren in die Rohrleitung
