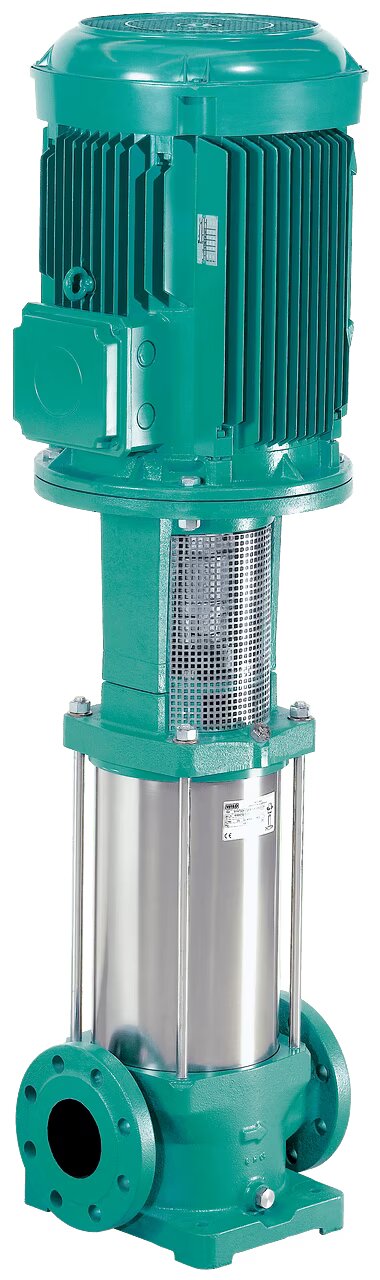

WILO Hochdruck-Kreiselpumpe Multivert MVI 9504 (3~400V, EPDM, PN 16) Art. 4082544
Artikel-Nr.: 4082544
Teilen via
- Aktuell verfügbar
Technische Daten
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauart
Der Anschluss der Pumpenwelle und der Motorwelle des IEC-Norm-Motors erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Zwischenlager in der Hydraulik gewährleisten eine lange Lebensdauer.
Pumpe geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, industriellen Umwälzsystemen, Prozesswasser- und Kühlwasserkreisläufen, Feuerlöschanlagen, Waschanlagen und der Bewässerung. Sie kann ferner in Feuerlöschanlagen, Waschanlagen sowie für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
- Korrosionsbeständige Lauf- und Leiträder und Stufengehäuse
Lieferumfang
- Wilo-Multivert MVI-Hochdruck-Kreiselpumpe
- Einbau- und Betriebsanleitung
Hinweise zur Bauart
- Der Motorschutz ist auf Anfrage oder bauseitig vorzusehen.
- Die Ausbaukupplung (bei ≥ 15 kW) ermöglicht einen Austausch der Gleitringdichtung, ohne Ausbau des Motors
- Gegenflansche sind als Zubehör erhältlich.
- Bypass-Sets sind als Zubehör erhältlich.
| Betriebsdaten |
|---|
| Produktdaten | |
|---|---|
| Min. Medientemperatur Tmin | -15 °C |
| Max. Medientemperatur Tmax | 120 °C |
| Max. Umgebungstemperatur Tmax | 50 °C |
| Maximaler Betriebsdruck PN | 16 bar |
| Maximaler Zulaufdruck p vorl. | 10 bar |
| Mindesteffizienzindex (MEI) | ≥0.4 |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 37 kW |
| Motor-Effizienzklasse | IE3 |
| Nennstrom IN | 61,6 A |
| Nenndrehzahl n | 2960 1/min |
| Leistungsfaktor cos φ | 0.93 |
| Motorwirkungsgrad ηM 50% | 93,8 % |
| Motorwirkungsgrad ηM 75% | 94,2 % |
| Motorwirkungsgrad ηM 100% | 93,7 % |
| Isolationsklasse | F |
| Schutzart | IP55 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | Edelstahl |
| Welle | Edelstahl |
| Wellendichtung | U3BE3GG |
| Material Dichtung | EPDM |

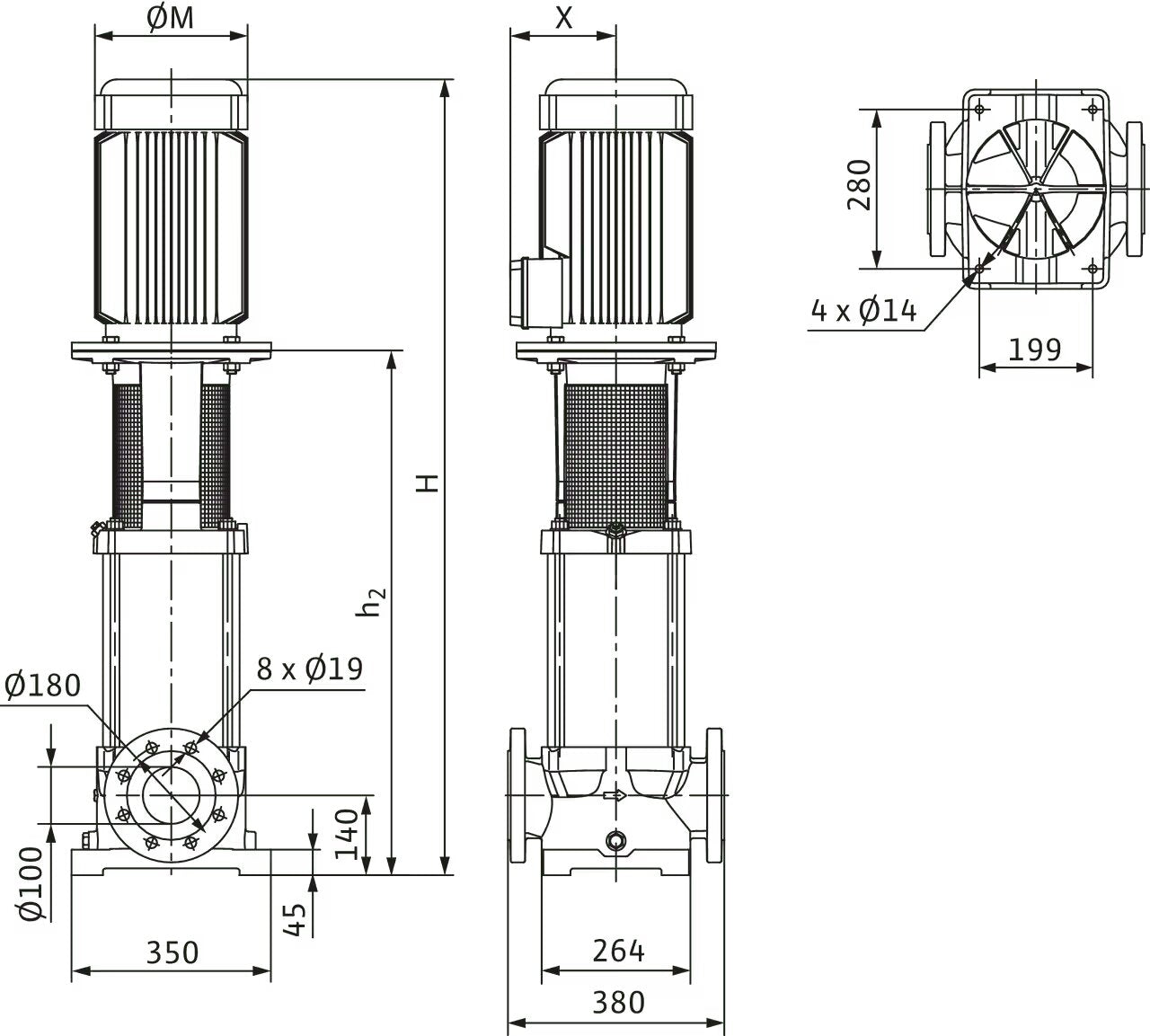

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 100 |
| Druckseitiger Rohranschluss DNd | DN 100 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Multivert MVI 9504 (3~400V, EPDM, PN 16) |
| Gewicht netto ca. m | 297 kg |
| Artikelnummer | 4082544 |
