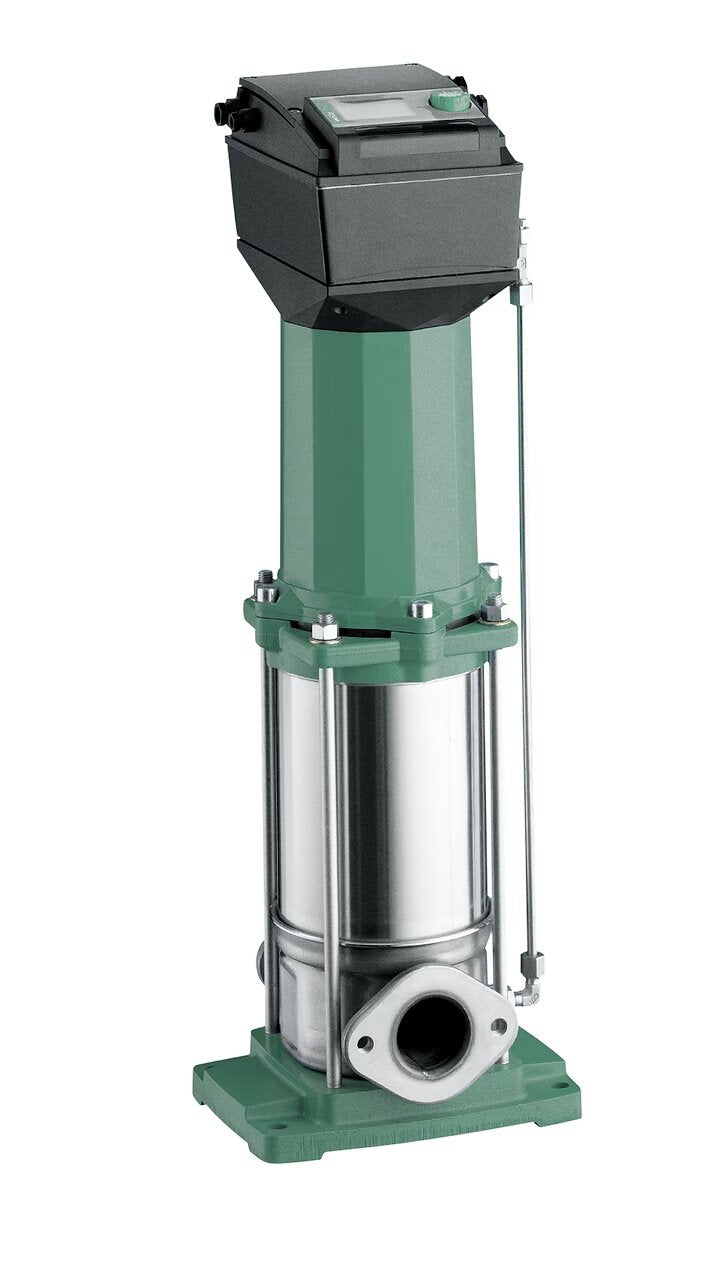

WILO Hochdruck-Kreiselpumpe Multivert MVISE 210-3G Art. 4225620
Artikel-Nr.: 4225620
- Aktuell verfügbar
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauart mit Dreiphasen-Nassläufermotor und eingebautem Frequenzumrichter
Der eingebaute Frequenzumrichter ermöglicht eine stufenlose Drehzahlregelung.
Regelungsarten
- Regelungsart 1: Manuelle Drehzahlregelung über Drehknopf
- Regelungsart 2: Druckregelung über 4 - 20 mA- bzw. 0 - 10 V-Sensorsignal oder andere Regelung (Temperatur, Förderstrom etc.) möglich, Sollwert-Einstellung mit Drehknopf bzw. über externes 0 - 10 V- bzw. 4 - 20 mA-Signal
- Regelungsart 3: Drehzahlregelung über externes 0 - 20 mA- bzw. 0 - 10 V-Signal
Das Elektronikmodul ist mit einem kurzschlussfesten Spannungsausgang +24 V mit max. Kontaktstärke von 50 mA ausgestattet. Modul mit potentialfreien Kontakten für SSM und SBM, potentialfreien Kontakten für den externen Ein-/Aus-Betrieb sowie eingebautem Motorschutz mit Erkennung einer fehlenden Phase, Wassermangelerkennung sowie Ausgabe des Fehlercodes über das Display. Ein Steckplatz für Wilo IF-Module PLR, LON ist zum Anschluss an die Gebäudeautomation vorhanden.
Selbstentlüftende Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und motorseitigen Lagern. Alle hydraulischen und medienberührenden Teile aus Edelstahl. Der Anschluss erfolgt über Ovalflansche.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung.
Besonderheiten/Produktvorteile
- Nassläufer-Technologie
- Nahezu geräuschloser Betrieb (bis zu 20 dB(A) leiser als herkömmliche Pumpen)
- Platzsparende, kompakte Bauart
- Nahezu wartungsfrei dank Bauart ohne Gleitringdichtungen
- Trinkwasserzulassung für alle mediumberührenden Bauteile (EPDM-Ausführung)
Lieferumfang
- Wilo-Multivert MVISE-Hochdruck-Kreiselpumpe
- Einbau- und Betriebsanleitung
- Edelstahl-Oval-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen
Hinweise zur Bauart
- Optionale, einsteckbare IF-Module
- Sensoren sind als Zubehör erhältlich.
| Betriebsdaten | |
|---|---|
| Fördermedium | {AW.MED;;;1;0} {AW.MEDK;;%;1;0} |
| Medientemperatur T | {AW.MEDT;0.00;;1;4} |
| Fördermediumkonzentration | {AW.MEDK;0.00;;1;4} |
| Angefragter Volumenstrom Q | {AW.DP_Q1;0.00;;1;4} |
| Angefragte Förderhöhe H | {AW.DP_H1;0.00;;1;4} |
| Produktdaten | |
|---|---|
| Min. Medientemperatur Tmin | -15 °C |
| Max. Medientemperatur Tmax | 50 °C |
| Max. Umgebungstemperatur Tmax | 50 °C |
| Maximaler Betriebsdruck PN | 16 bar |
| Maximaler Zulaufdruck p vorl. | 10 bar |
| Motordaten | |
|---|---|
| Elektromagnetische Verträglichkeit | EN 61000-6-1, -2, -3, -4 |
| Netzanschluss | 3~400 V, 50/60 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 2 kW |
| Nennstrom IN | 6,5 A |
| Drehzahl min. nmin | 1000 1/min |
| Drehzahl max. nmax | 2900 1/min |
| Isolationsklasse | F |
| Schutzart | IP44 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Edelstahl |
| Laufrad | Edelstahl |
| Welle | Edelstahl |
| Material Dichtung | EPDM |

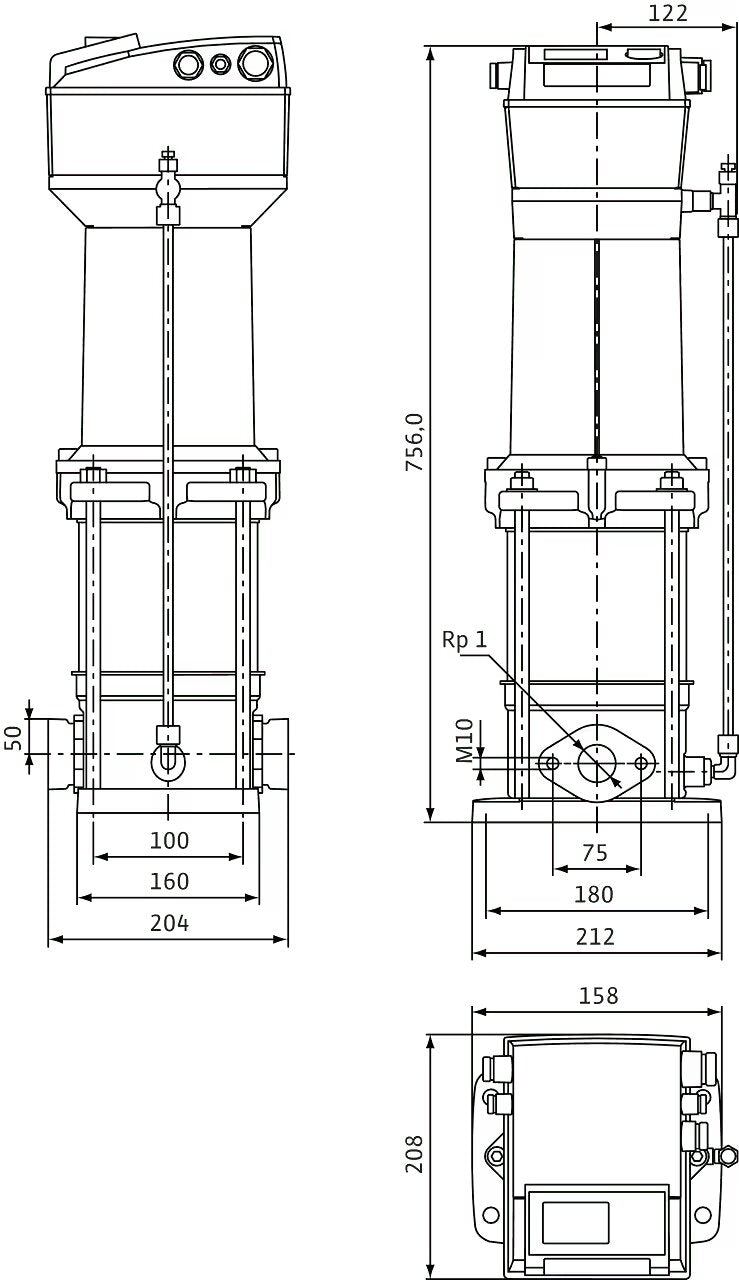

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | G 1 |
| Druckseitiger Rohranschluss DNd | G 1 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Multivert MVISE 210-3G |
| Gewicht netto ca. m | 35 kg |
| Artikelnummer | 4225620 |
