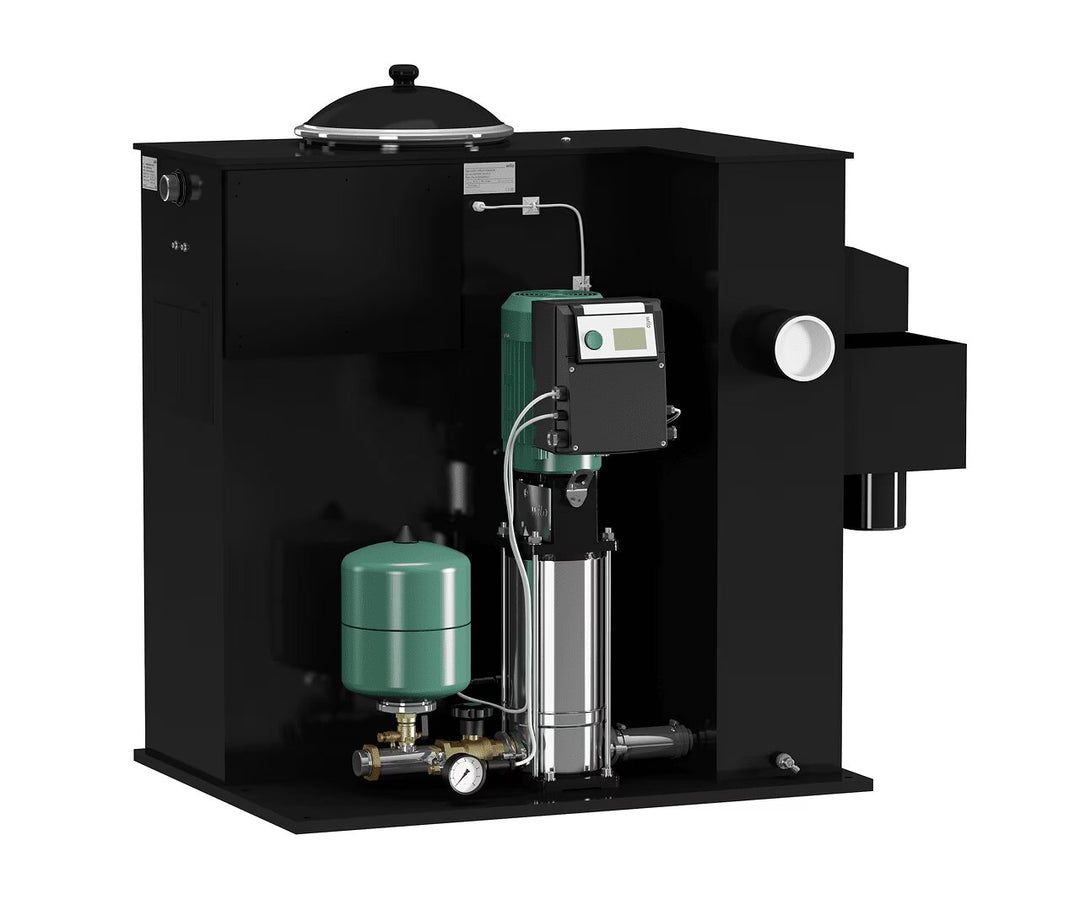

WILO Kompakt-Druckerhöhungsanlage, mit Vorbehälter COR/T-1 Helix VE404-GE Art. 2547962

Kompakt-Druckerhöhungsanlage, mit Vorbehälter zur Systemtrennung (Trinkwasser/Trinkwasser oder Trinkwasser/Nicht-Trinkwasser), gemäß DIN 1988 und DIN EN 1717 (Flüssigkeitskategorie 5) für den mittelbaren Anschluss. Bestehend aus Vorbehälter, Schwimmerventil, Schwimmerschalter als Trockenlaufschutz-Signalgeber und einer normalsaugenden, vertikalen Edelstahl-Hochdruckkreiselpumpe in Trockenläuferausführung inkl. luftgekühltem integrierten Frequenzumformer. Anschlussfertig mit Verrohrung auf PE Grundrahmen montiert, mit allen erforderlichen Mess-und Stelleinrichtungen.

Zur Trinkwassertrennung sowie vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern (im Geltungsbereich der DIN 1988 und DIN EN 806 sind hierfür Anlagen mit einer Reservepumpe vorzusehen) sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

• Einfache Bedienung und Konfiguration durch den grünen Knopf und Display
• Trinkwasser-Zulassung der Pumpe für alle medienberührten Teile (EPDM Version)
• Hocheffiziente Pumpenhydraulik der Baureihe Helix VE in Verbindung mit IE4 IEC-Normmotoren und stufenlosem Regelbetrieb mit integriertem Frequenzumformer
• Überproportional große Regelbandbreite des Frequenzumformers von 25 Hz bis zu 60 Hz maximal (versionsabhängig)
• Drehrichtungsunabhängige Gleitringdichtung der Pumpen
• Integrierter Motorvollschutz über PTC
• Integrierte Wassermangelerkennung mit automatischer Abschaltung über das Leistungskennfeld der Motor-Regelelektronik
• Medienberührte Teile sind korrosionsfest
• Vorbehälter aus Polyethylen (PE) mit Betriebsüberlauf (HT) sowie Not-Überlaufschlitz gemäß DIN EN 13077 (optional mit Überlaufkasten inkl. Schmutzschutz erweiterbar)
• Zulaufventil auslaufberuhigt sowie werksseitig verdrehsicher montiert
• Druckverlustoptimierte Hydraulik der Gesamtanlage
• Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich (inklusive Werksprüfprotokoll)

Ausstattung/ Funktion

• Eine Pumpe der Baureihe Helix VE, mit IE4-äquivalentem Normmotor und stufenlosem Regelbetrieb mit integriertem Frequenzumformer
• Grundrahmen aus Polyethylen (PE)
• Absperrarmatur auf der Druckseite
• Rückflussverhinderer auf der Saugseite
• Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite
• Drucksensor, Druckseite
• Manometer, Druckseite
• Drucksensor, Saugseite

Diese Wilo-Druckerhöhungsanlage kann auf Anfrage als Sonderanlage mit Schaltgerät Wilo-SCe ausgeführt werden.

Regelungsarten

• Druck konstant, Druck variabel: Druckregelung mit Sensor, Sollwerteinstellung über grünen Knopf oder über externe Signale

Das elektronische Modul bietet diverse Schutzfunktionen. Dazu gehören:

• Überlastschutz
• Erkennung von Trockenlauf
• Netzunter- oder Überspannung
• Zu hohe Umgebungstemperatur
• Fehlende Phase
• Blockierte Pumpe
• Kurzschluss

Fehlermeldungen werden auf dem Display ausgegeben.

Eingang:

• In1 : Eingang Sensorsignal 4-20mA, 0-10V, 0-20mA oder 2-10V
• In2 : Eingang Sollwert 0-20mA, 0-10V, 4-20mA oder 2-10V

Schnittstellen:

• Spannungsausgang + 24 V mit max. Kontaktbelastbarkeit von 50 mA
• Potentialfreie Sammelstör- und Betriebsmeldung
• Extern EIN/AUS Betrieb. IR-Kommunikation
• Steckplatz für Wilo IF-Module Modbus, BACnet, CAN, PLR, LON zur Anbindung an die Gebäudeautomation

Empfohlenes Zubehör (gesondert bestellen)

• Flexible Anschlussleitungen oder Kompensatoren
• Membrandruckbehälter
• Überlaufkasten inkl. Schmutzschutz

Eingehaltene Normen

• Technische Regeln für Trinkwasserinstallationen (TRWI) DIN 1988 (EN806)
• Membrandruckbehälter/ Ausdehnungsgefäße DIN 4807
• Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178
• Elektrische Ausrüstung von Maschinen EN 60204-1
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1
• Niederspannungsschaltgerätekombinationen EN 60439-1/ 61439-1
• EMV Störfestigkeit für Industriebereiche EN 61000-6-2
• EMV Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-3
