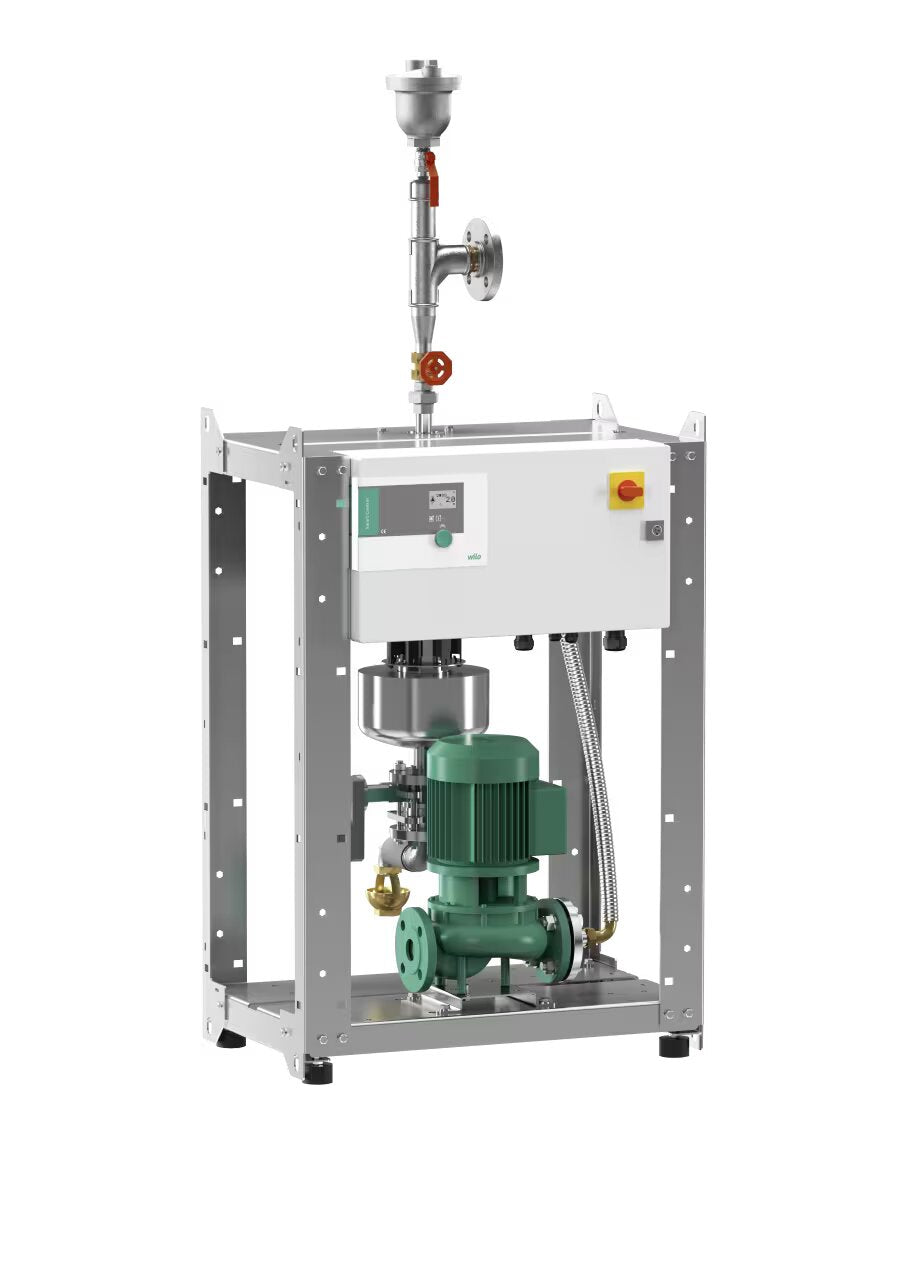

WILO Kompaktes Partikelseparatorsystem SiClean Comfort 12 Art. 4194907

Kompaktes Partikelseparatorsystem als "Plug & Play"-Version, einfache Installation und Inbetriebnahme. System bestehend aus mechanischen und hydraulischen Bauteilen als auch Steuerungseinheiten: Pumpe, Separator (inklusive Magneten), automatische Spülvorrichtung, Entlüftungseinheit, Schaltgerät für die Pumpe und Steuerung der Spülvorrichtung. Saug- und Druckanschlüsse als auch der Netzschluss erfolgen bauseits. Automatisches Entleeren des Systems.

Wilo-SiClean-Comfort entfernt Schlamm und Mikroblasen aus Heizungsanlagen durch natürliche, physikalische Phänomene und unterstützt zusätzlich noch den Entgasungsprozess. Zum Einbau in Gewerbeobjekten (Verwaltungsgebäuden, Hotels, Krankenhäusern, Einkaufszentren, Schulen, …) und Fernwärmeheizungen.

Bauteile:

Schaltgerät

Vollelektronische zentrale Steuereinheit

• Metallgehäuse der Schutzart IP 54, mit Hauptschalter
• Zusätzliche Kosten für optionale Module und Verbindungsmodule für BMS- und Bus-Systeme oder ihrer Aktivierungscodes (Installation werkseitig oder später nach technischer Klärung).
• Einzelbetriebsmeldungen und Einzelstörmeldungen
• Einstellbare Parameter für die Spülvorrichtung
• Verfügbare Bus-Systeme: BACnet, Modbus RTU (RS232)

Pumpe

Trockläuferpumpen der Baureihe Vero... sind für den Einsatz als Umwälzpumpen in Building Services gedacht. Sie können in Warmwasserheizungen, Kühl- und Kaltwasserkreisläufen als auch in industriellen Umwälzanlagen eingesetzt werden.

Entlüftungseinheit

Entlüftungseinheit eingebaut auf der Oberseite des Systems zur Entlüftung des Mediums bestehend aus:

• Automatischer Entlüfter mit Absperrventil für eine kontinuierliche Entlüftung des Mediums

Spülvorrichtung

Die automatische Spülvorrichtung besteht aus einem elektronischen Entleerungsventil, einem elektronischen Sicherheitsventil mit einer Rückholfeder im Falle einer Leckage und einer Lecksuchvorrichtung für den sicheren Betrieb. Die Parameter für den Spülprozess (zeitbezogen) können im Bedienfeld eingestellt werden.

Schläuche

EPDM-Schlauch mit Edelstahlumflechtung aus AISI 30 und Fittings aus Messing

Die Anschlüsse im Zulauf und Auslauf sind zwischen DN32 – DN100

Separator

Separator aus Edelstahl mit beweglichen Magnetstäben. Am Boden des Separators ist eine Schlammsammelkammer, in der alle Partikel aus dem Medium gesammelt werden. Die automatische Spülvorrichtung dient der Entleerung der Schlammsammelkammer.

Befolgte Normen:

• Elektrische Ausrüstung von Maschinen EN 60204-1
• Niederspannungs-Schaltgerätekombinationen EN 61439-1 und -2
• EMV - Störfestigkeit für Industriebereiche EN 61000-6-2
• EMV - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe
• Grenzwerte für den Motorwirkungsgrad nach IEC TS 60034-31 Ed. 1

Lieferumfang:

• Partikelseparatorsystem Wilo-SiClean-Comfort
• Einbau- und Betriebsanleitung Wilo-SiClean-Comfort (inklusive Beschreibung des SC-Schaltgeräts)
• Einbau- und Betriebsanleitung Pumpe Wilo-VeroLine-IPL...
