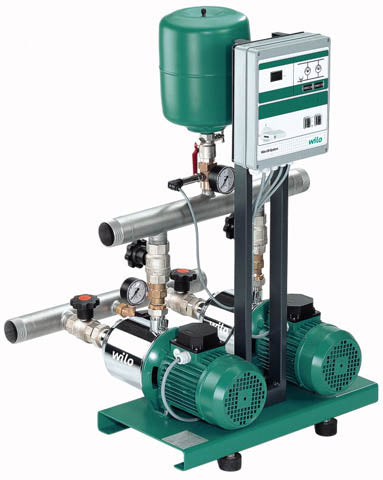

Wilo Mehrpumpenanlage Economy CO-3 MHI 803/ER,R21/2/R21/2,230/400V
Artikel-Nr.: 2520812
Teilen via
- Aktuell verfügbar
Technische Daten
Einsatzgebiete
| Druckerhöhungsanlage mit 2 bis 4 parallelgeschalteten, normalsaugenden, horizontalen Hochdruckkreiselpumpen aus Edelstahl
|
Besonderheiten/Produktvorteile
- kompakte Anlage mit ausgezeichnetem Preis-/Leistungs-
verhältnis entsprechend den Anforderungen der DIN 1988 - 2 - 4 parallel geschaltete horizontale Hochdruckkreisel-
pumpen der Baureihe MHI in Volledelstahlausführung - problemlos einstellbar und betriebssicher durch integrierte
Steuergeräte ER 2 bis ER 4
Technische Daten
- Förderstrom Qmax 75 m³/h
- Förderhöhe Hmax 60 m
- Netzanschluss 3~230 V / 400 V, 50 Hz
- netzseitige Absicherung A, AC 3 entsprechend Motorleistung
und EVU-Vorschriften - Medientemperatur max. 50 °C
- Betriebsdruck 10 bar
- Zulaufdruck 6 bar
- Anschlussnennweiten R 2, R 2½, R 3
- Schutzart IP 44
Ausstattung
- 2-4 Pumpen pro Anlage
- medienberührende Bauteile korrosionsfest
- Grundrahmen verzinkt mit höhenverstellbarem
Schwingungsdämpfer zur Körperschallisolierung - Verrohrung aus Edelstahl 1.4571
- Getriebekugelabsperrhahn/Ringabsperrklappe an
jeder Pumpe, saug- und druckseitig - Rückflussverhinderer, druckseitig
- Membrandruckbehälter 8 l, PN 16, druckseitig
- Drucksensor, enddruckseitig
- Manometer (vordruckseitig) optional erhältlich
- Manometer (enddruckseitig)
- Wassermangelsicherung optional erhältlich
Beschreibung/Konstruktion
- Grundrahmen: verzinkt und mit höhenverstellbaren
Schwindungsdämpfern zur weitgehenden Körper-
schallisolierung versehen; andere Ausführungen
auf Anfrage - Verrohrung: komplette Verrohrung aus Edelstahl
1.4571, geeignet für den Anschluss aller in der Ge-
bäudetechnik verwendeten Rohrleitungsmaterialien;
Verrohrung ist entsprechend der hydraulischen Ge-
samtleistung der Druckerhöhungsanlage dimensioniert - Pumpen: 2 bis 4 parallel angeordnete Pumpen der
Baureihen MHI 2, MHI 4, MHI 8 und MHI 16; alle
medienberührenden Bauteile dieser Pumpen aus
Edelstahl 1.4301 - Armaturen: jede Pumpe saug- und druckseitig mit
Getriebe-Kugel-Absperrarmatur aus CuZn, Ni-be-
schichtet, mit DVGW-Prüfzeichen und druckseitigen
Rückflussverhinderer - Membrandruckbehälter: 8 l/PN 16 auf der Enddruck-
seite, mit einer Membrane aus Butyl-Kautschuk, un-
bedenklich im Sinne des Lebensmittelschutzgesetzes;
für Prüfungs- und Revisionszwecke versehen mit
Absperrkugelhahn, aus CuZn, Ni-beschichtet, mit
Entleerung und Durchflussarmatur nach DIN 4807 - Drucksensor: 4 bis 20 mA, auf der Enddruckseite
angeordnet für die Ansteuerung des zentralen Economy-
Reglers - Druckanzeige: über Manometer ø63 mm auf der
Enddruckseite - Steuergerät: Anlage serienmäßig mit Economy-Regler
ER 2-4 ausgestattet
Werkstoffe
- Laufräder: Edelstahl 1.4301/1.4404
- Stufenkammern: Edelstahl 1.4301/1.4404
- Pumpengehäuse: Edelstahl 1.4301/1.4404
- Welle: Edelstahl 1.4404
- Dichtung: EPDM (EP 851)/Viton
- Gehäusedeckel: 1.4301/1.4404
- Gleitringdichtung: B-Kohle/Wolframkarbid
- Druckmantel: 1.4301/1.4404
- Lager: Wolframkarbid
- Pumpenfuss: Aluminium
Lieferumfang
- werksseitig montierte, auf Funktion und Dichtigkeit
überprüfte, anschlussfertige Druckerhöhungsanlage - Verpackung
- Einbau- und Betriebsanleitung
