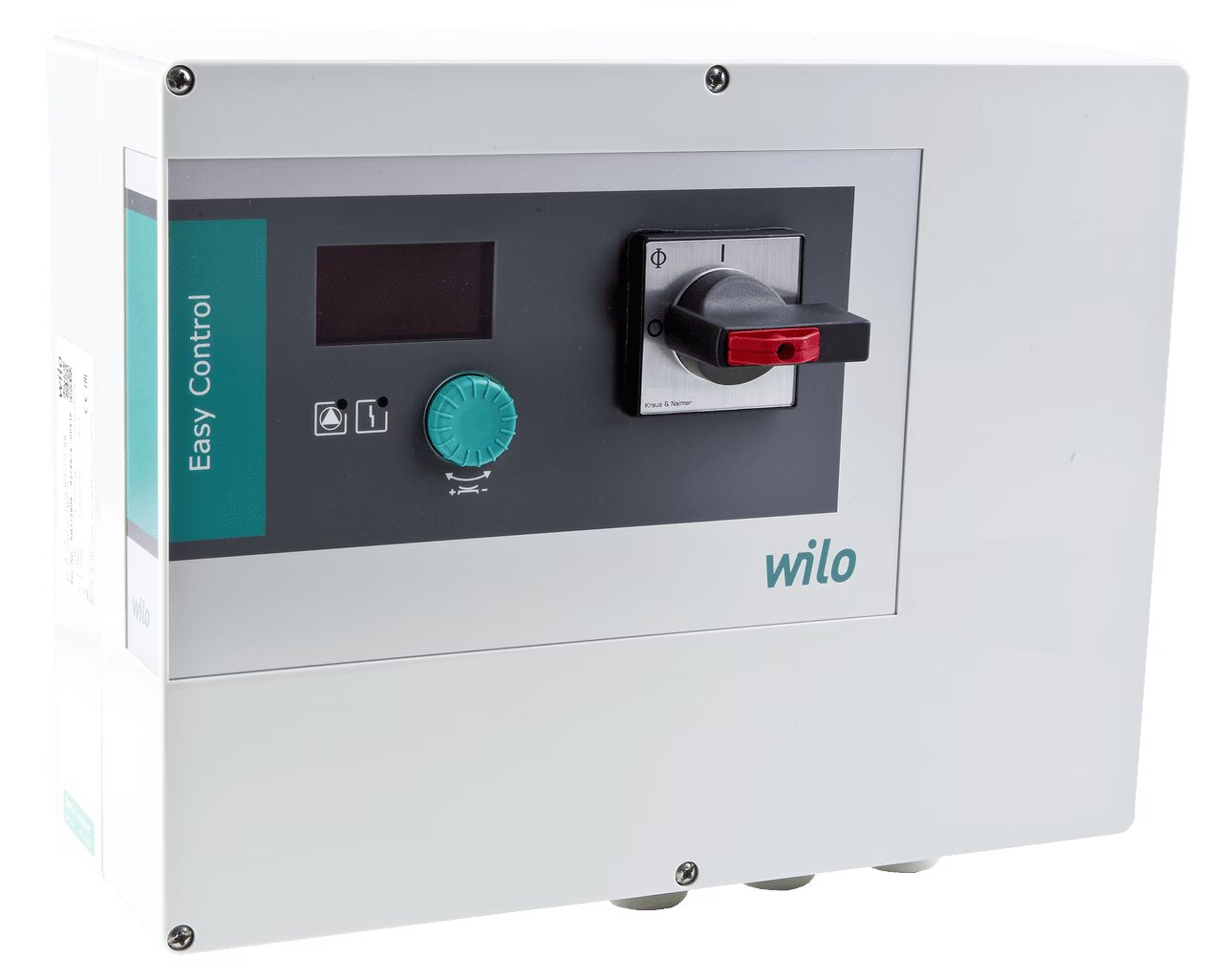

WILO Microcontroller EC-L-1x12A-MT34-DOL-WM Art. 2543210

Microcontroller gesteuertes Schaltgerät zur niveauabhängigen Steuerung von einer Tauchmotorpumpe mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.

Funktionen

• Zwei unterschiedliche Betriebsarten für einen weiten Einsatzbereich:
  • Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten
  • Betriebsart “Befüllen”: Zum Befüllen von Wassertanks und Zisternen
• Einstellbarer Überlastschutz
• Thermische Motorüberwachung
• Pumpen-Kick-Funktion
• Einstellbare Nachlaufzeit
• Drehrichtungsüberwachung
• Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpe
• Trockenlaufschutz
• Fehlerspeicher für 10 Fehlermeldungen inkl. der Störungsart
• Betriebsart „Ex“ zum Laden von Voreinstellungen für Ex-Anwendungen (Informationen unter dem Punkt "Auslegung" beachten!)

Ausstattung

• Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
• Symbolgestützte Menüführung
• Einstellung von Betriebsparametern und Bedienung über Bedienknopf
• Hauptschalter
• Fernzugriff über ModBus
• Integrierter Alarmsummer

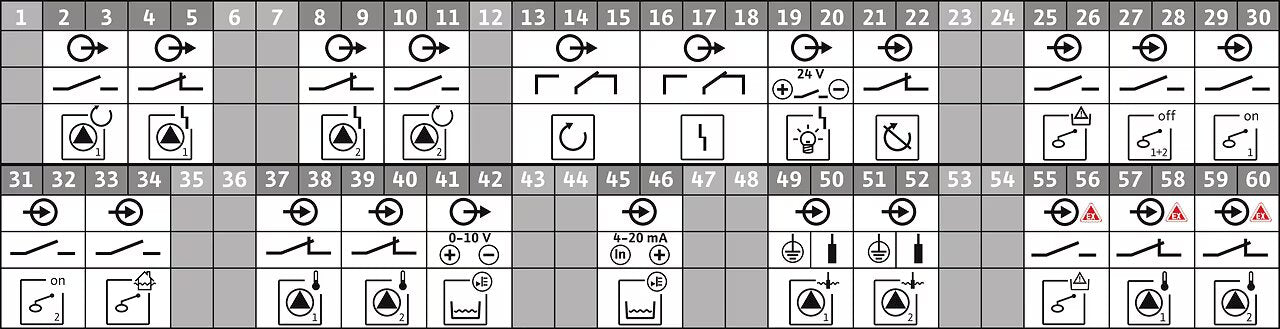

Eingänge

• 1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor
• 2x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter
• 1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz)
• 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
• 1x Eingang für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC-Fühlern ist nicht möglich!
• 1x Eingang für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung)
• 1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus

Ausgänge

• 1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM)
• 1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM)
• 1x potentialfreier Kontakt* für die Einzelbetriebsmeldung (EBM) je Pumpe
• 1x potentialfreier Kontakt* für die Einzelstörmeldung (ESM) je Pumpe
• 1x 24 VDC-Ausgang zum Anschluss eines externen Alarmmelders
• 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts

*Hinweis: Spannungsversorgung muss bauseits erfolgen!

Auslegung

• Signalgeber bauseits stellen.
• Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.
• Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z. B. Zenerbarriere oder Ex-Trennrelais.
• Pumpen innerhalb von Ex-Bereichen können direkt angeschlossen werden.
