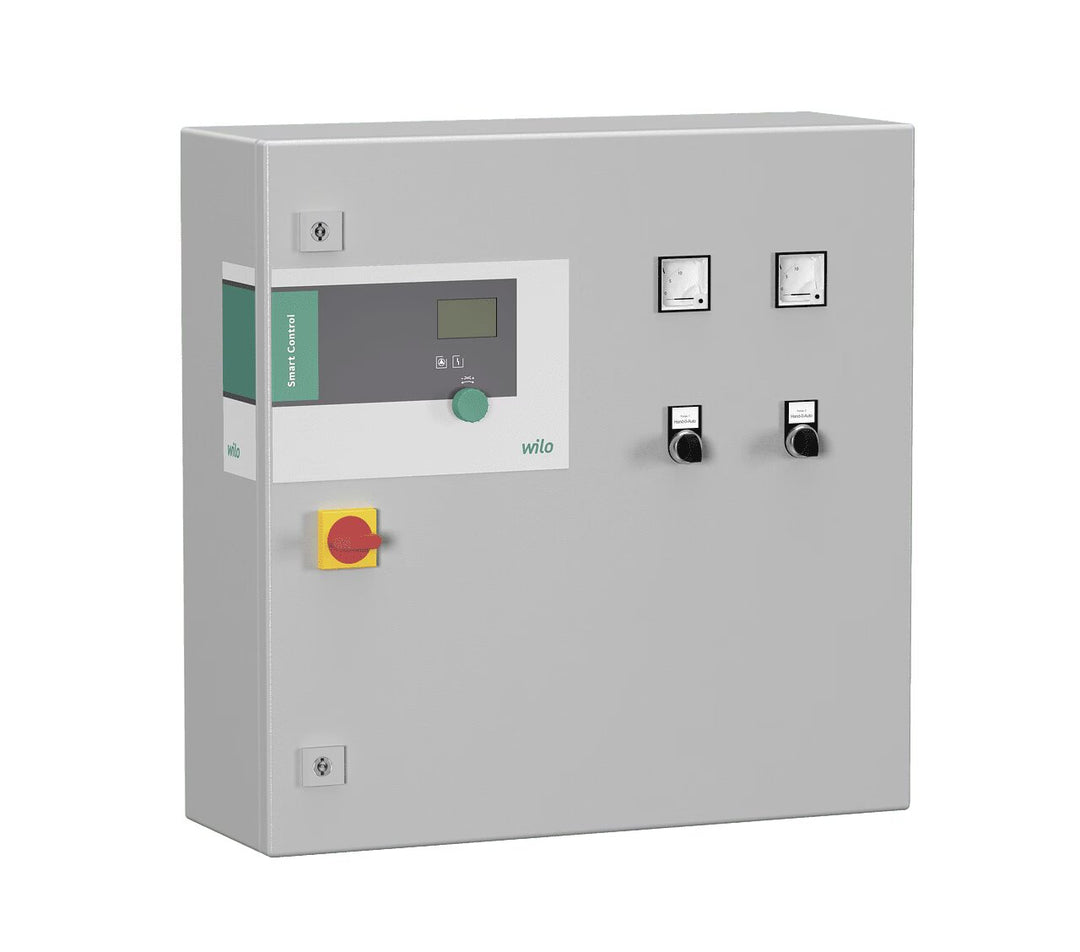

WILO Mikroprozessorgesteuertes SC-L-2x13A-T34-SD-WM-FTS Art. 2554792

Mikroprozessorgesteuertes Schaltgerät zur Steuerung von Abwasserhebeanlagen mit Feststoff-Trennsystem. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.

Funktionen

• Betriebsart “FTS”: Steuerung von zwei Pumpen im Wechselbetrieb. Der Parallelbetrieb ist hardware- und softwareseitig unterbunden!
• Einstellbarer Überlastschutz
• Thermische Motorüberwachung
• Feuchtigkeitsüberwachung
• Einstellbare Nachlaufzeit
• Automatischer Pumpenwechsel
• Drehrichtungsüberwachung
• Hochwasseralarm und Trockenlaufschutz
• Fehlerspeicher für 16 Fehlermeldungen inkl. der Störungsart

Ausstattung

• Amperemeter in der Schaltschranktür zur direkten Betriebskontrolle
• Betriebsarten-Wahlschalter (Hand-0-Auto) je Pumpe in der Schaltschranktür zur einfachen Bedienung während der Wartung
• Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
• Betriebsstundenzähler
• Symbolgestützte Menüführung
• Einstellung von Betriebsparametern und Bedienung über Bedienknopf
• Motorschutzschalter
• Freier Platz zum Einbau von zusätzlichem Systemzubehör
• Fernzugriff über ModBus RTU, BACnet und optional GSM

Eingänge

• 1x analoger Präzisionseingang 4-20 mA mit Zenerbarierre für eine Niveausteuerung mit Niveausensor innerhalb von Ex-Bereichen
• 1x Eingang je angeschlossener Pumpe für die thermische Wicklungsüberwachung für Bimetall- oder PTC-Temperaturfühler
• 1x Eingang je angeschlossener Pumpe für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung)

Ausgänge

• 1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM)
• 1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM)
• 1x potentialfreier Kontakt* für den Hochwasseralarm
• 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts

*Hinweis: Spannungsversorgung muss bauseits erfolgen!

Optionen

• Ausführung mit Fernzugriff über GSM, BACnet oder LON
• Steuerung einer Entwässerungspumpe
• Steuerung der Ventilation für den Betriebsraum
• Zusätzlicher Anschluss für Feuchtigkeitsüberwachung zur Überwachung des Betriebsraums
• Voltmeter in der Schaltschranktür
• Überwachung des Schachtdeckels beim Einbau in Pumpenschächten zur Unterflurinstallation
• Gehäuse für Außenaufstellung
• Akku für netzunabhängige Alarmmeldung

Auslegung

Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.

Der direkte Anschluss eines Signalgebers zur Niveauerfassung innerhalb von Ex-Bereichen ist möglich (eigensicherer Stromkreis über Zenerbarriere). Der direkte Anschluss von Pumpen innerhalb explosionsgefährdeter Bereiche ist nicht möglich!
