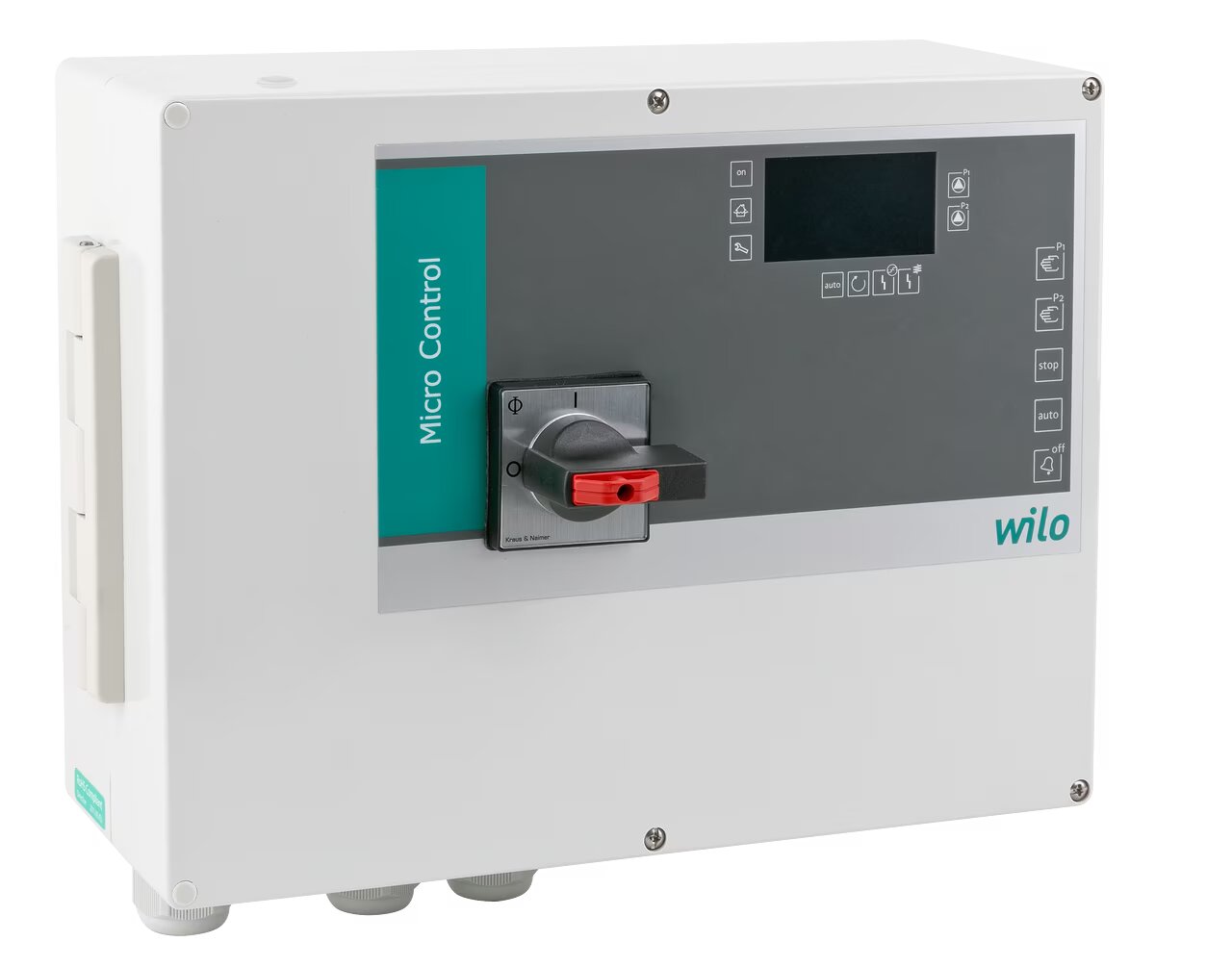

WILO MS-L-2x4kW-DOL Art: 2539745

Mikroprozessor gesteuertes Schaltgerät zur niveauabhängigen Steuerung von zwei Tauchmotorpumpen mittels Schwimmerschalter zur Niveauerfassung. Die Parametrisierung erfolgt durch Dip-Schalter und Potentiometer.

Funktionen

• Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten in der Wasserentsorgung
• Einstellbarer Überlastschutz
• Thermische Motorüberwachung
• Pumpen-Kick-Funktion für 2 s
• Einstellbare Nachlaufzeit bis 120 s
• Pumpenwechsel nach jedem Lauf
• Drehrichtungskontrolle
• Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpen
• Fehlerspeicher des letzten Fehlers

Ausstattung

• Abschließbarer Hauptschalter
• Bedienfeld mit Tastern
• Anzeige der aktuellen Betriebs- oder Störungszustände über LEDs
• Einstellbare elektronische Motorstromüberwachung
• Einstellung der einzelnen Funktionen über Dip-Schalter und Potentiometer
• Integrierter Alarmsummer, netzunabhängig mit 9 V-Akku (optional als Zubehör erhältlich)

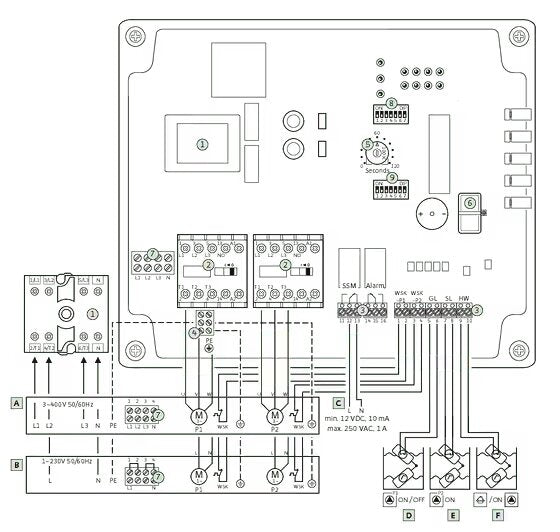

Eingänge

• 2x digitale Eingänge für Schwimmerschalter (Pumpe Ein/Aus)
• 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm)
• 2x Eingänge für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC-Fühlern ist nicht möglich!

Ausgänge

• 1x potentialfreier Kontakt für die Sammelstörmeldung (SSM)
• 1x potentialfreier Kontakt für den Hochwasseralarm

Hinweis: Spannungsversorgung muss bauseits erfolgen!

Lieferumfang

• Schaltgerät
• Einbau- und Betriebsanleitung

Auslegung

Achtung: Signalgeber sind bauseits zu stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.

Signalgeber innerhalb von Ex-Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z.B. Zenerbarriere oder Ex-Trennrelais. Der direkte Anschluss von Pumpen innerhalb explosionsgefährdeter Bereiche ist nicht möglich!
