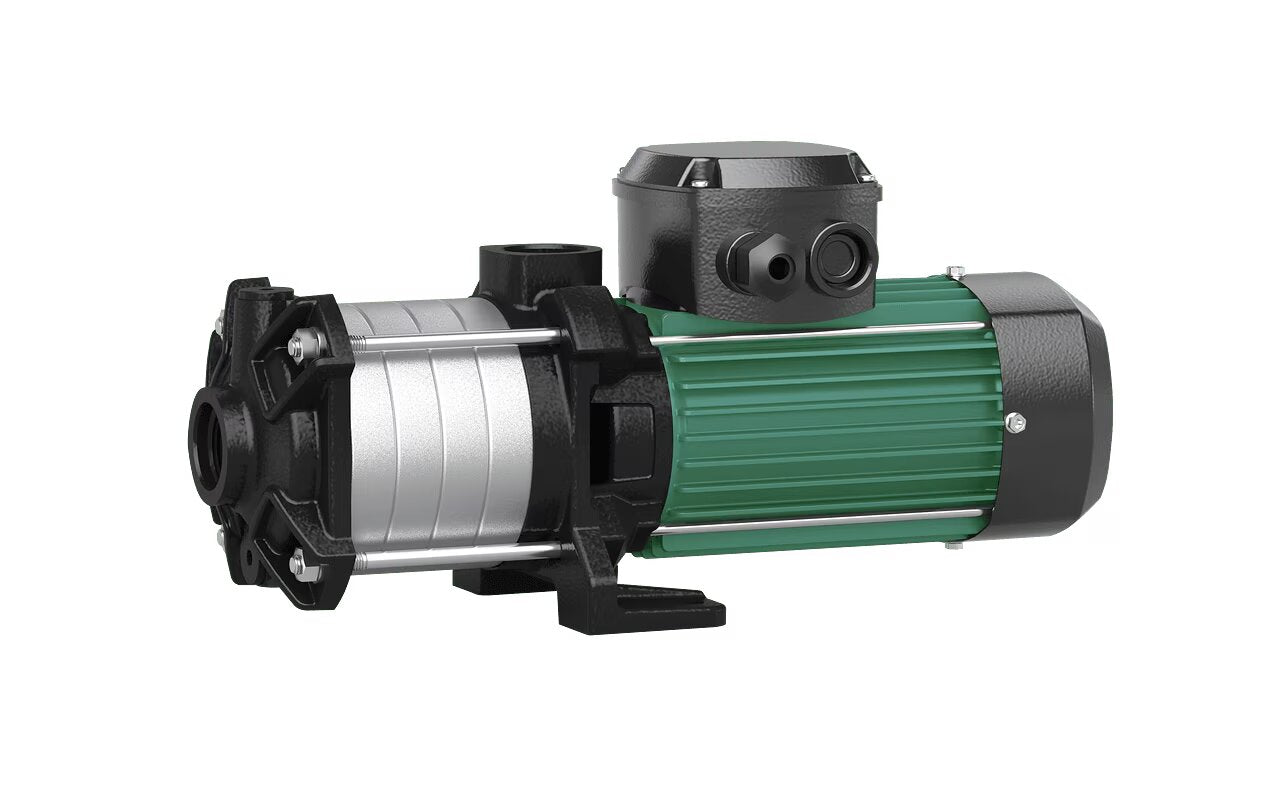

WILO Normalsaugende Kreiselpumpe MEDANA CH1-L.406-1/E/E/10T Art. 4231483
Artikel-Nr.: 4231483
Teilen via
- Aktuell verfügbar
Technische Daten
Normalsaugende Kreiselpumpe in horizontaler Bauart mit hoher hydraulischer Leistung. Ihre kompakte und robuste Bauform mit korrosionsbeständigen Bauteilen sowie die Einsatzmöglichkeiten in Umgebungstemperaturen bis zu 50 °C bieten einen breiteren Anwendungsbereich für eine Integration in größere Systeme.
Die Pumpe ist geeignet für die Wasserversorgung und Druckerhöhung, industrielle Umwälzsysteme, Prozess- und Kühlwasserkreisläufe. Sie kann auch in Waschanlagen sowie für die Bewässerung verwendet werden.
Besonderheiten/Produktvorteile
- Einfache und schnelle Inbetriebnahme sowie Wartung dank großer Öffnungen zum Befüllen und Entleeren der Pumpe
- Hohe Zuverlässigkeit hinsichtlich Robustheit und geringer Geräuschentwicklung dank Spaltring und korrosionsbeständiger Laterne mit Kataphorese-Beschichtung
- Kompakte Bauart für eine einfache Integration
- Alle hydraulischen und medienberührenden Teile, wie die Stufenkammern, Laufräder, Leiträder und Pumpengehäuse sind aus Edelstahl
- Trinkwasserzulassung für alle mediumberührenden Bauteile (EPDM-Ausführung)
- Erfüllt die Vorgaben der UL-Zertifizierung
Lieferumfang
- Pumpe
- Einbau- und Betriebsanleitung
| Betriebsdaten | |
|---|---|
| Fördermedium | {AW.MED;;;1;0} {AW.MEDK;;%;1;0} |
| Medientemperatur T | {AW.MEDT;0.00;;1;4} |
| Fördermediumkonzentration | {AW.MEDK;0.00;;1;4} |
| Angefragter Volumenstrom Q | {AW.DP_Q1;0.00;;1;4} |
| Angefragte Förderhöhe H | {AW.DP_H1;0.00;;1;4} |
| Produktdaten | |
|---|---|
| Maximaler Betriebsdruck PN | 10 bar |
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 120 °C |
| Max. Umgebungstemperatur Tmax | 50 °C |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,75 kW |
| Nennstrom IN | 1,9 A |
| Nenndrehzahl n | 2900 1/min |
| Isolationsklasse | F |
| Schutzart | IP55 |
| Motor-Effizienzklasse | IE3 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Edelstahl |
| Laufrad | Edelstahl |
| Welle | Edelstahl |
| Wellendichtung | BQ1E3GG |
| Material Dichtung | EPDM |

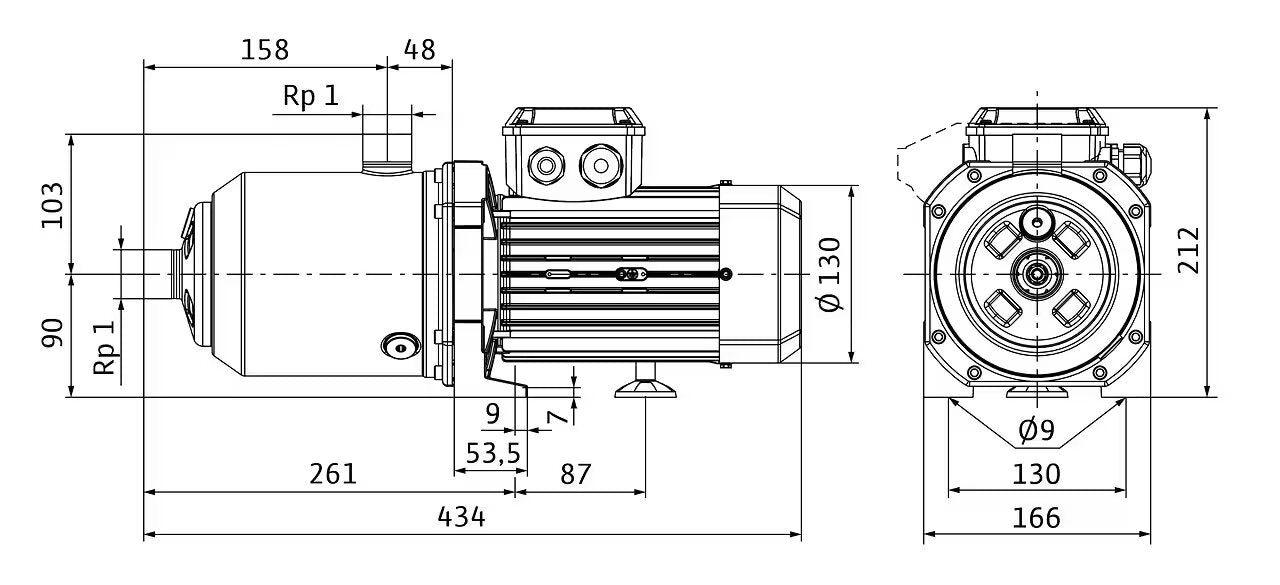

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | Rp 1 |
| Druckseitiger Rohranschluss DNd | Rp 1 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | MEDANA CH1-L.406-1/E/E/10T |
| Gewicht netto ca. m | 13,7 kg |
| Artikelnummer | 4231483 |
