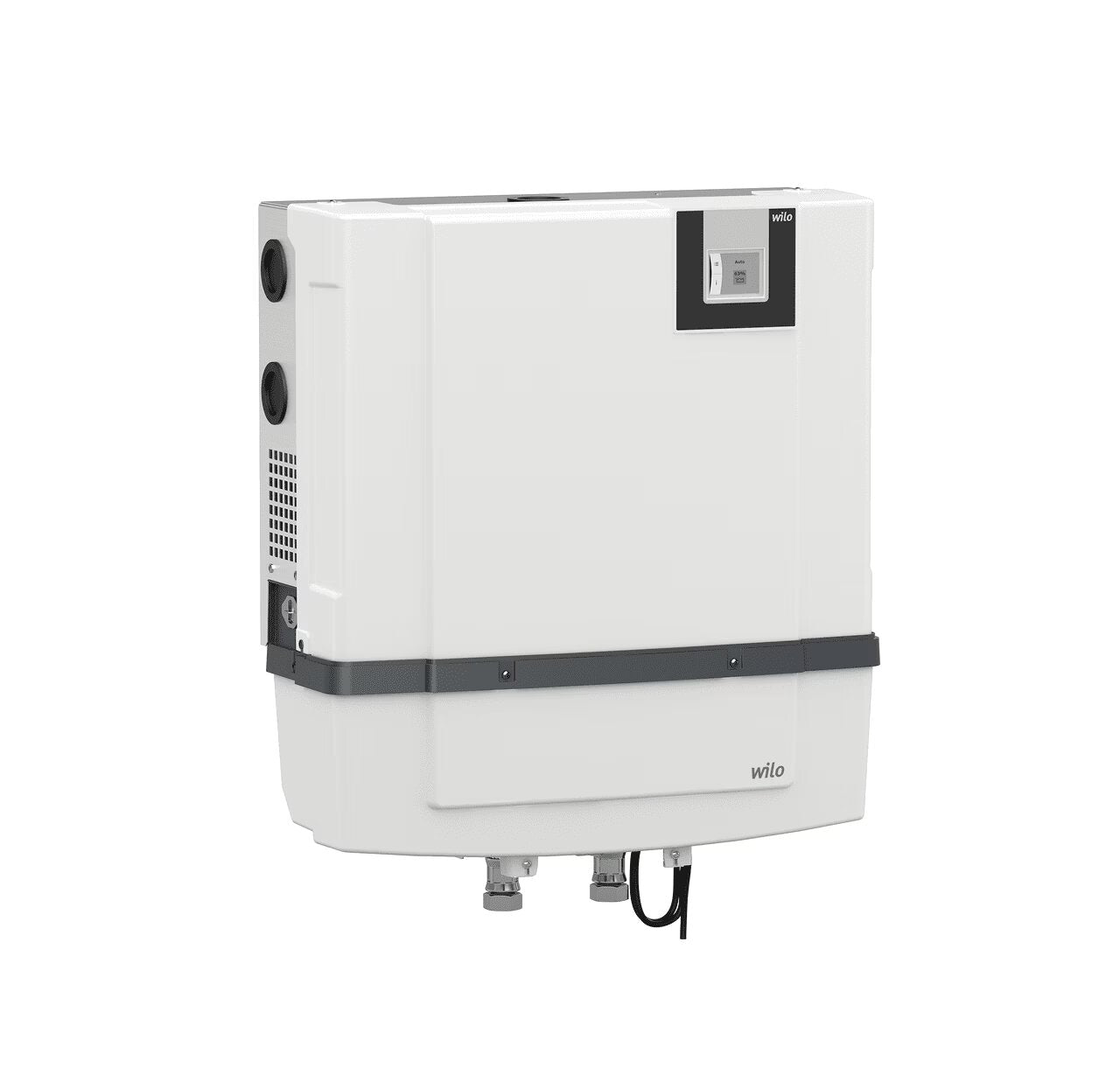

WILO Regenwassernutzung RAIN3-24 EM Art. 2551471

Die Wilo-RAIN3 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle des Touch-LCD in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

Besonderheiten / Produktvorteile

• Einfache Installation dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten
• Hoher Bedienkomfort und einfache Einstellungsmöglichkeiten durch eine einzigartige Kombination aus intuitiver LCD-Touchoberfläche und umfangreichen Regelfunktionen
• Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen
• Hygienesicherheit durch Rückflussverhinderer und Nachspeisebehälter gemäß DIN 1989 und EN 1717
• Leiser Betrieb bei wohnraumnaher Installation
• Hoher Anwendungskomfort durch update-fähige Steuerung über Wifi für den Wilo-Service

Ausstattung / Funktionen

Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

• HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
• 11 l Nachspeisebehälter für die Frischwassernachspeisung mit Schwimmerventil
• 3-Wege-Ventil
• Vorder- und rückseitige Abdeckung

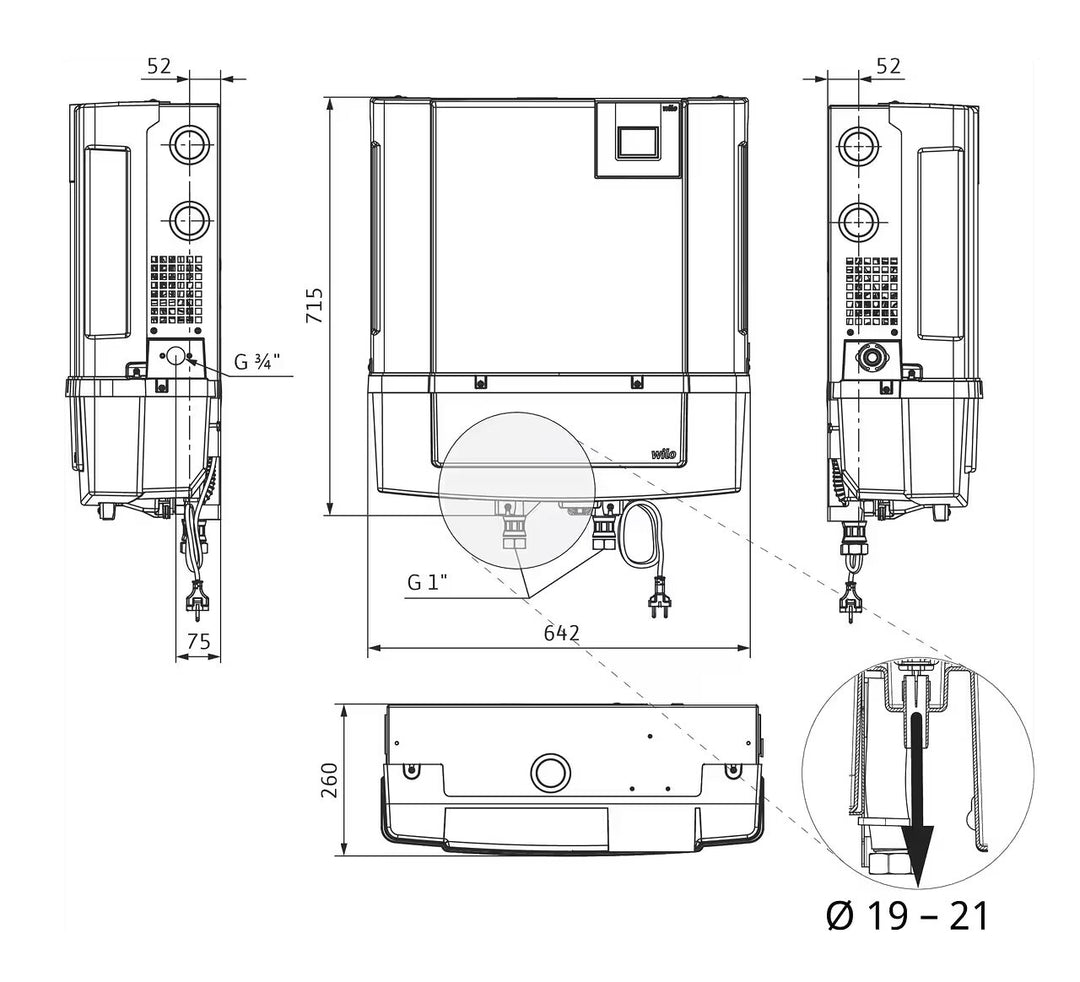

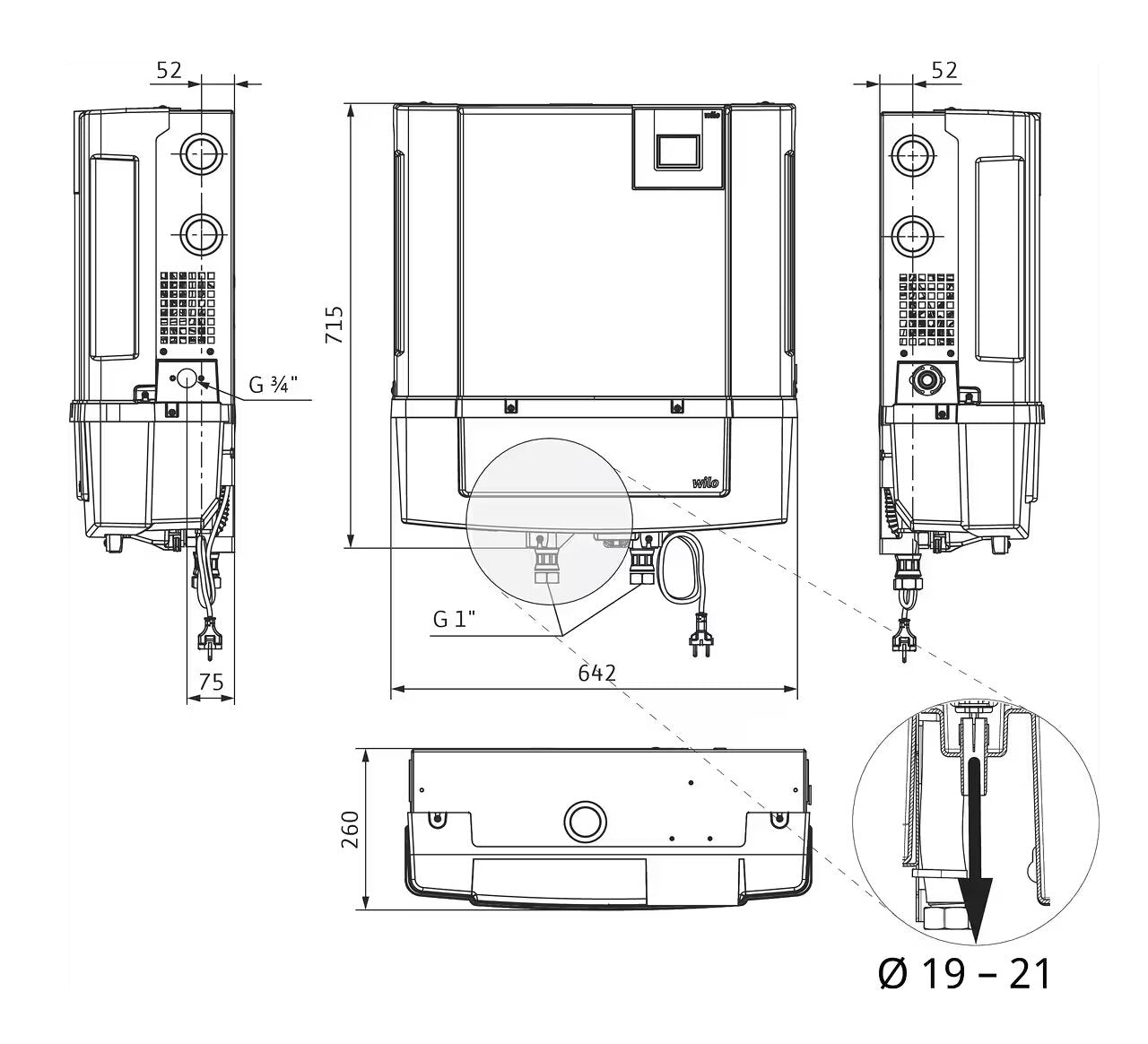

• druckseitiger Anschluss, Schlauch G 1"
• saugseitiger Anschluss, Schlauch G 1"
• Anschluss für städtisches Wasserversorgungsnetz G ¾", maximal 6 bar
• 3 m Netzanschlusskabel und Stecker
• 4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
• 4…20 mA Druckgeber
• Im Nachspeisebehälter installierter Überlauf-Sensor
• Akustischer Alarm
• Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
• Elektronisches Steuergerät mit Farb-LCD-Touchscreen

Bedienung / Display

• Display mit Farb-LCD-Touchscreen
• Permanentanzeige für den Füllstand in der Zisterne, Betriebsdruck und -modus (automatisch – manuell), Fördermodus (Regenwasser – Leitungswasser)
• Protokollierung der 10 letzten Störungen

Steuerung

Voll-automatische Regelung von:

• HiMulti 3 P selbstansaugende Kreiselpumpe
• Einstellbarer Auslösedruck
• Betriebsmodi der Anlagen (manuell oder automatisch)
• 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Leitungswassernetz
• Füllstandsüberwachung der Zisterne
• Nachspeisebehälter-Überlauf-Erkennung
• Pumpen-Trockenlaufschutz
• Selbstansaug-Unterstützung
• Automatischer periodischer Wasseraustausch im Nachspeisebehälter (Zyklus wählbar)
• Betriebs- und Störmeldungen
• Optional externer Alarm oder Störmeldung
• Optionale Tauchmotorpumpe (Zisternenpumpe)

Überwachung

• Regenwasser-Füllstand im Speicherbehälter dank 4…20 m Füllstandssensor
• Aktueller Versorgungsdruck
• Pumpen-Trockenlaufschutz
• Kontinuitätsüberwachung der Sensorkabel
• Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter
• Nachspeisebehälter-Überlauf

Schnittstellen

• Relais für optionale Tauchmotorpumpe
• Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar
• Potenzialfreier Kontakt für Sensor zur Überlauf- oder Rückstau-Erkennung

Zusätzliche elektrische Anschlüsse am Regelgerät

Regelung optionaler Geräte oder für die Kommunikation nutzbar:

• Anschluss einer Zisternenpumpe:
  • Bei eventuellen Ansaugproblemen durch Überschreiten der maximalen Saughöhe der Hauptpumpe (z. B. Zisterne zu tief oder Rohre zu lang) ist eine Zisternenpumpe (Tauchpumpe, 230 V, max. 3 A) an das Regelgerät anzuschließen. Pumpen für diese Anwendungsfälle sind bei Wilo erhältlich. Fachhandwerker befragen.
• potentialfreier Kontakt als verwendbare Störmeldung
• Sensor zur Überlauf- oder Rückstau-Erkennung
