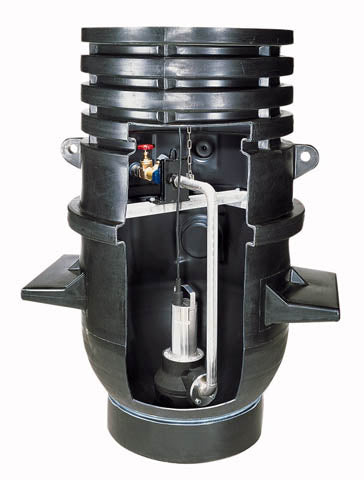

Wilo Schachtpumpstation DrainLift WS 1100 D/TP 50, FIT V05, PRO V05
Artikel-Nr.: 2506441
Teilen via
- Aktuell verfügbar
Technische Daten
| Schmutz- und Abwasserpumpstation für die Drainage- und Druckentwässerung, außerhalb des Gebäudes als Schachtpumpstation nach EN 752. |
Besonderheiten/Produktvorteile
- Ablagerungsfreier Sammelraum
- Höchste Festigkeit durch halbkugelförmigen Schacht-
boden - 2/4 Zuläufe vor Ort auswählbar
- Anschlussfertige Schachtpumpstation (ohne Pumpe
und Schaltgerät) - V4A Edelstahlverrohrung
- Auch mit Schneidwerkpumpen Wilo-Drain MTS 40/21..39.
Beschreibung/Konstruktion
- Maximale Verkehrslast 5 kN/m2 (nach DIN EN 124,
Gruppe 1) - Maximaler Druck in der Druckleitung 6 bar
- Schachtpumpstation-Synthetic aus recycelbarem PE
- Höchste Auftriebssicherheit durch 2/4 (WS 900 =
2 Stück, WS 1100 = 4 Stück) serienmäßige seitliche
Flossen (keine Betonringe notwendig) - 2/4 Zuläufe vor Ort auswählbar
- Höchste Festigkeit durch halbkugelförmige Ausformung
des Schachtbodens, bis zu einer Eintauchtiefe von 1,20 m
ins Grundwasser. - Wilo-Überwasserkupplung
- 2 Stutzen DN 100 für Lüftung und Anschlusskabel
- Ablagerungsfreier Sammelraum durch halbkugelförmige
Ausformung des Pumpensumpfes - Leichte Zugänglichkeit des Niveaugebers durch Montage
mit eingehängtem Haltestab
Lieferumfang
- Verrohrung aus Edelstahl, von Pumpendruckstutzen bis
ca. 10 cm außerhalb des Schachtes - Überwasserkupplungssystem inkl. Dichtungen
- Rückschlagventil, Absperrschieber komplett montiert
- Spülanschluss G 1½
- Edelstahlkette inkl. Befestigungshaken
- Haltestab für Niveauüberwachung (Niveausensor, Schwimmer-
schalter) inkl. MontagezubehörDoppelpumpenstationen
werden jeweils mit der doppelten Anzahl Überwasser-
kupplungen und Armaturen geliefert.- Doppelpumpenstationen werden jeweils mit
der doppelten Anzahl Überwasserkupplungen
und Armaturen geliefert.
- Doppelpumpenstationen werden jeweils mit
- Anschlussmaterial für zwei DN 150 KG-Zulaufrohre
- Einbau- und Betriebsanleitung
