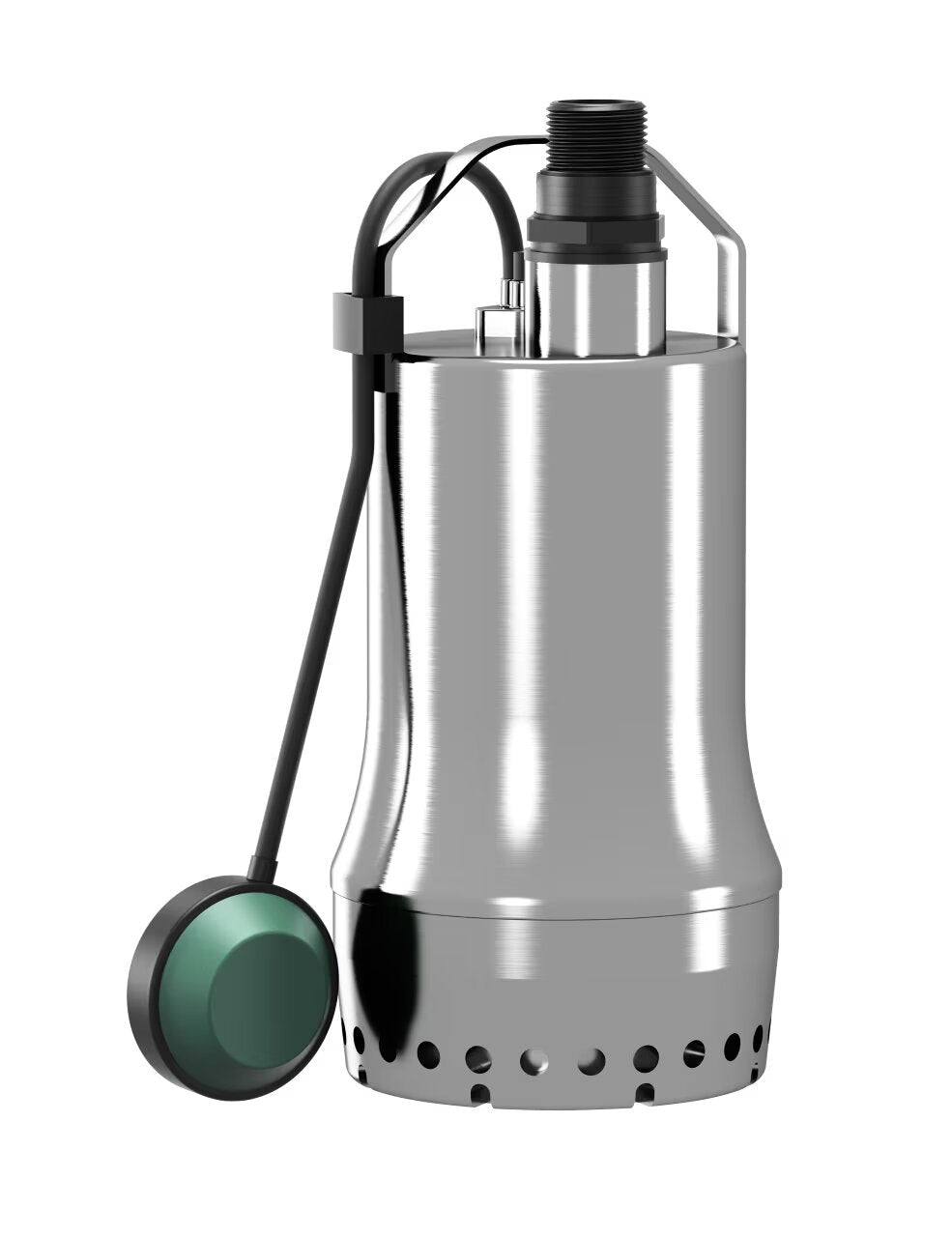

WILO Tauchmotorpumpe Drain TS 32/9-A Art. 6043943
Artikel-Nr.: 6043943
Teilen via
- Aktuell verfügbar
Technische Daten
Bauart
Tauchmotorpumpe für die stationäre und transportable Nassaufstellung. Pumpe mit angebautem Schwimmerschalter zum vollautomatischen Betrieb.
Anwendung
Zur Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
- Schmutzwasser (mit geringen Mengen Sand und Kies)
Konstruktion
Abwasserpumpe mit offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse und Saugkorb aus Edelstahl, Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Lieferumfang
- Pumpe
- Rückschlagklappe, vormontiert
- Schlauchanschluss, beigelegt
- Einbau- und Betriebsanleitung
| Produktdaten | |
|---|---|
| Art der Laufradkonstruktion | Freistromlaufrad |
| Freier Kugeldurchgang der Hydraulik | 10 mm |
| Maximaler Betriebsdruck PN | 2 bar |
| Max. Eintauchtiefe | 7 m |
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 3 Min. T | 90 °C |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Leistungsfaktor cos φ | 0.97 |
| Motornennleistung P2 | 0,3 kW |
| Leistungsaufnahme P1 max | 0,50 kW |
| Nennstrom IN | 2,2 A |
| Einschaltart | Direkt (DOL) |
| Nenndrehzahl n | 2900 1/min |
| Max. Schalthäufigkeit t | 50 1/h |
| Isolationsklasse | B |
| Schutzart | IP68 |
| Betriebsart (eingetaucht) | S1 |
| Betriebsart (ausgetaucht) | S3-25% |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 10 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 3G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Art des Anschlusskabels | Lösbar |
| Ausstattung/Funktion | |
|---|---|
| Schwimmerschalter | ja |
| Art des Explosionsschutz | - |
| Motorschutz | Bimetall |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Edelstahl |
| Laufrad | PLC |
| Welle | Edelstahl |
| Abdichtung pumpenseitig | BQ1PFF |
| Abdichtung motorseitig | NBR |
| Material Dichtung | NBR |
| Motorgehäuse | Edelstahl |

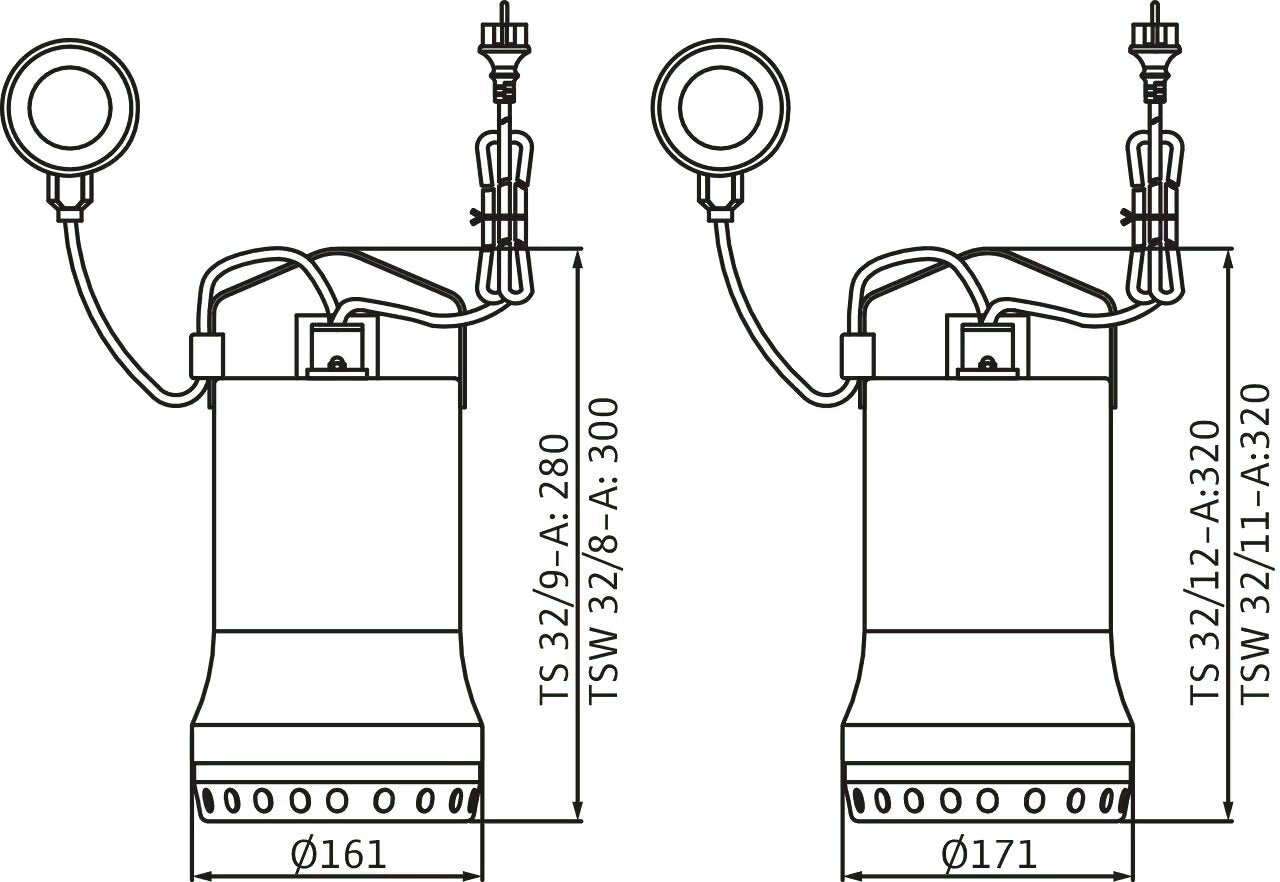

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | - |
| Druckseitiger Rohranschluss DNd | Rp 1¼ |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Drain TS 32/9-A |
| Gewicht netto ca. m | 7 kg |
| Artikelnummer | 6043943 |
