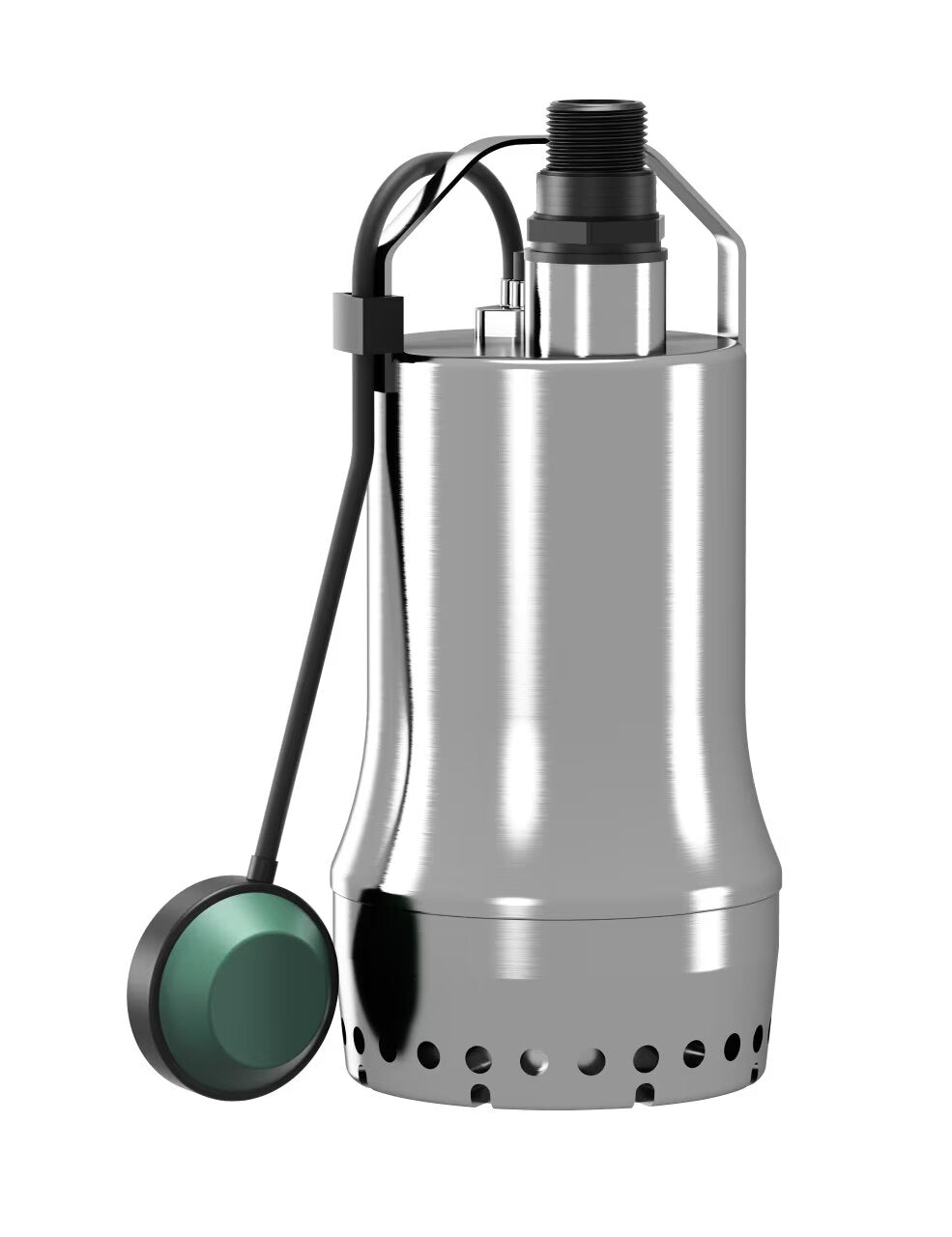

WILO Tauchmotorpumpe Drain TSW 32/11-A Art. 6045166
- Aktuell verfügbar
Bauart
Tauchmotorpumpe für die stationäre und transportable Nassaufstellung. Pumpe mit angebautem Schwimmerschalter zum vollautomatischen Betrieb.
Anwendung
Zur Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
- Schmutzwasser (mit geringen Mengen Sand und Kies)
Konstruktion
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse und Saugkorb aus Edelstahl, Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Lieferumfang
- Pumpe
- Rückschlagklappe, vormontiert
- Schlauchanschluss, beigelegt
- Einbau- und Betriebsanleitung
| Produktdaten | |
|---|---|
| Art der Laufradkonstruktion | Freistromlaufrad |
| Freier Kugeldurchgang der Hydraulik | 10 mm |
| Maximaler Betriebsdruck PN | 2 bar |
| Max. Eintauchtiefe | 7 m |
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 3 Min. T | 90 °C |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Leistungsfaktor cos φ | 0.98 |
| Motornennleistung P2 | 0,6 kW |
| Leistungsaufnahme P1 max | 0,90 kW |
| Nennstrom IN | 3,6 A |
| Einschaltart | Direkt (DOL) |
| Nenndrehzahl n | 2900 1/min |
| Max. Schalthäufigkeit t | 50 1/h |
| Isolationsklasse | B |
| Schutzart | IP68 |
| Betriebsart (eingetaucht) | S1 |
| Betriebsart (ausgetaucht) | S3-25% |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 10 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 3G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Art des Anschlusskabels | Lösbar |
| Ausstattung/Funktion | |
|---|---|
| Schwimmerschalter | ja |
| Art des Explosionsschutz | - |
| Motorschutz | Bimetall |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Edelstahl |
| Laufrad | PLC |
| Welle | Edelstahl |
| Abdichtung pumpenseitig | BQ1PFF |
| Abdichtung motorseitig | NBR |
| Material Dichtung | NBR |
| Motorgehäuse | Edelstahl |

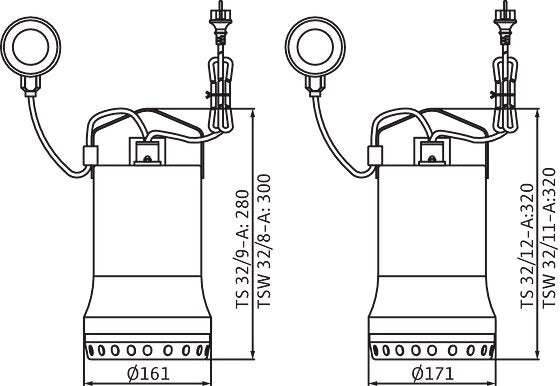

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | - |
| Druckseitiger Rohranschluss DNd | Rp 1¼ |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | Drain TSW 32/11-A |
| Gewicht netto ca. m | 7,8 kg |
| Artikelnummer | 6045166 |
