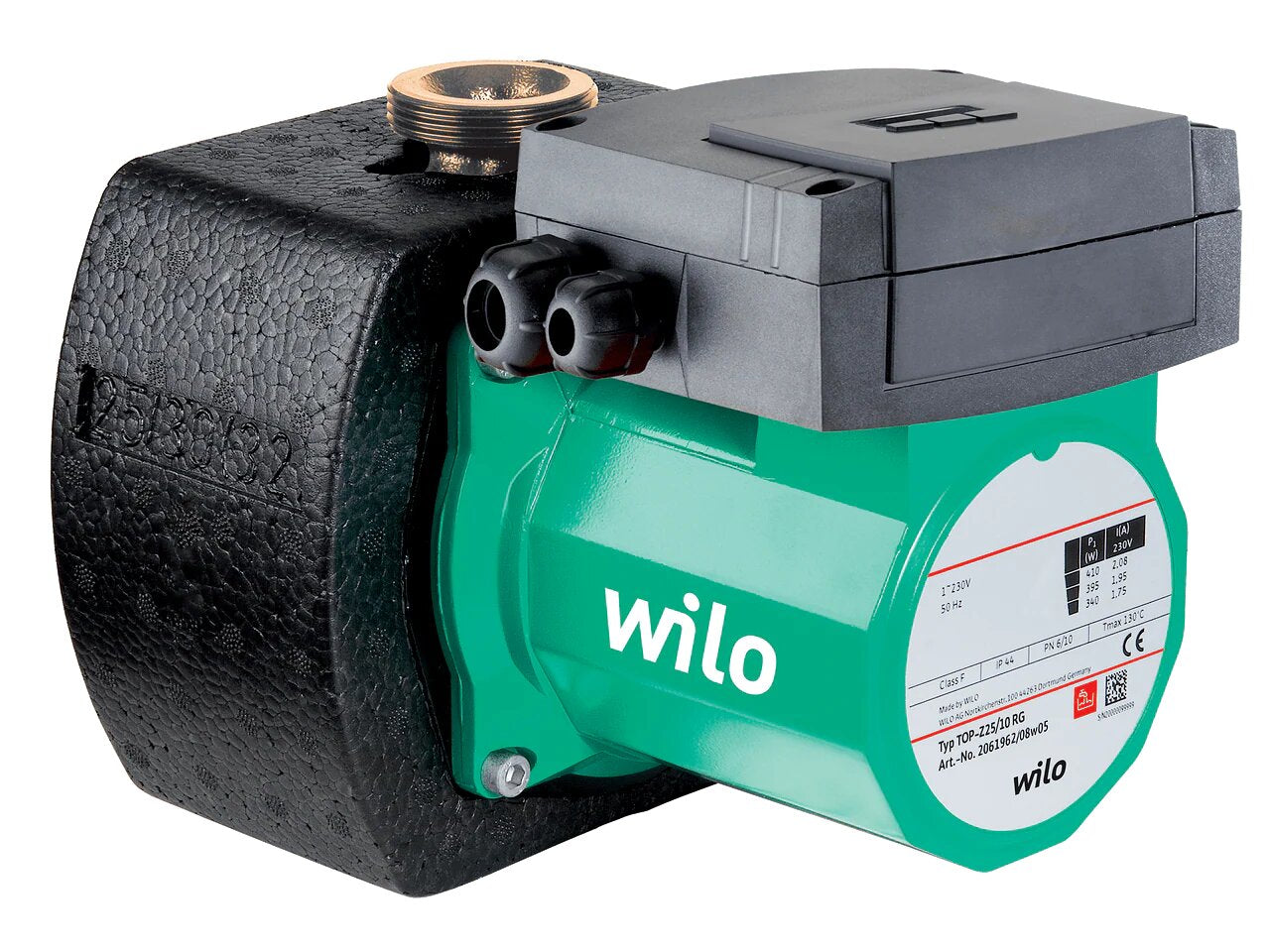

WILO Trinkwarmwasser TOP-Z 30/7 (1~230 V, PN 10, RG) Art. 2048340
Artikel-Nr.: 2048340
Teilen via
- Aktuell verfügbar
Technische Daten
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
- Manuelle Leistungsanpassung mit 3 Drehzahlstufen
- Pumpen mit 1~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät
- Pumpen mit 3~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 ≥ 180W: Motorvollschutz mit integrierter Auslöseelektronik
- Störleuchte
- Kontakt für Sammelstörmeldung
- Drehrichtungskontrollleuchte
- Netzanschluss 3~230V mit optionalem Umschaltstecker
- Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
- Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
- Wärmedämmschalen
- Zusätzliche Funktionen durch nachrüstbares Protect Module C:
- Störmeldung SSM als potenzialfreier Öffner
- Betriebsmeldung SBM als potenzialfreier Schließer
- Steuereingang "Vorrang Aus" durch externen potenzialfreien Kontakt (Öffner)
- Blockiererkennung
- Motorvollschutz mit Auslösegerät
- Störquittierung
- Doppelpumpenmanagement (zwei Einzelpumpen parallel installiert): Haupt-/Reservebetrieb (automatische Störumschaltung/zeitabhängiger Pumpentausch)
| Betriebsdaten | |
|---|---|
| Max. Medientemperatur Tmax | 80 °C |
| Min. Medientemperatur Tmin | 0 °C |
| Min. Umgebungstemperatur Tmin | 0 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Temperaturbereich bei max. Umgebungstemperatur +40 °C T | -20...+110 |
| Maximaler Betriebsdruck PN | 10 bar |
| Max. zulässige Wassergesamthärte | 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6) |
| Motordaten | |
|---|---|
| Störaussendung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Netzanschluss | 1~230 V, 50 Hz |
| Leistungsaufnahme P1 max | 185 W |
| Drehzahl max. nmax | 2700 1/min |
| Nennstrom IN | 0,9 A |
| Schutzart Motor | IPX4D |
| Kabelverschraubung | 1 x PG13.5 |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Bronze, CC499K |
| Laufrad | PPE-GF30 |
| Welle | Edelstahl |
| Lager | Kohle, kunstharzimprägniert |

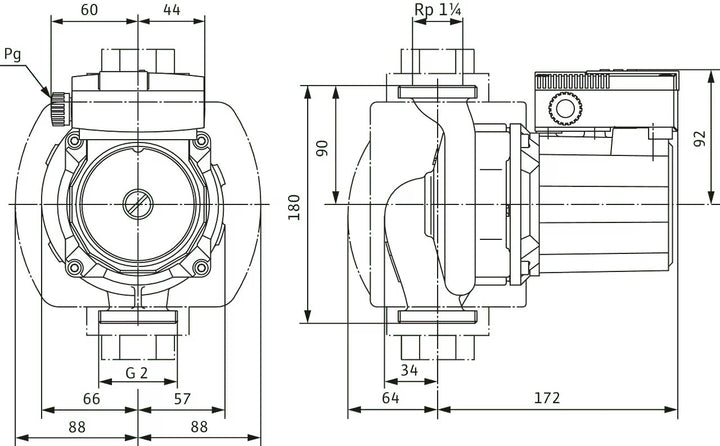

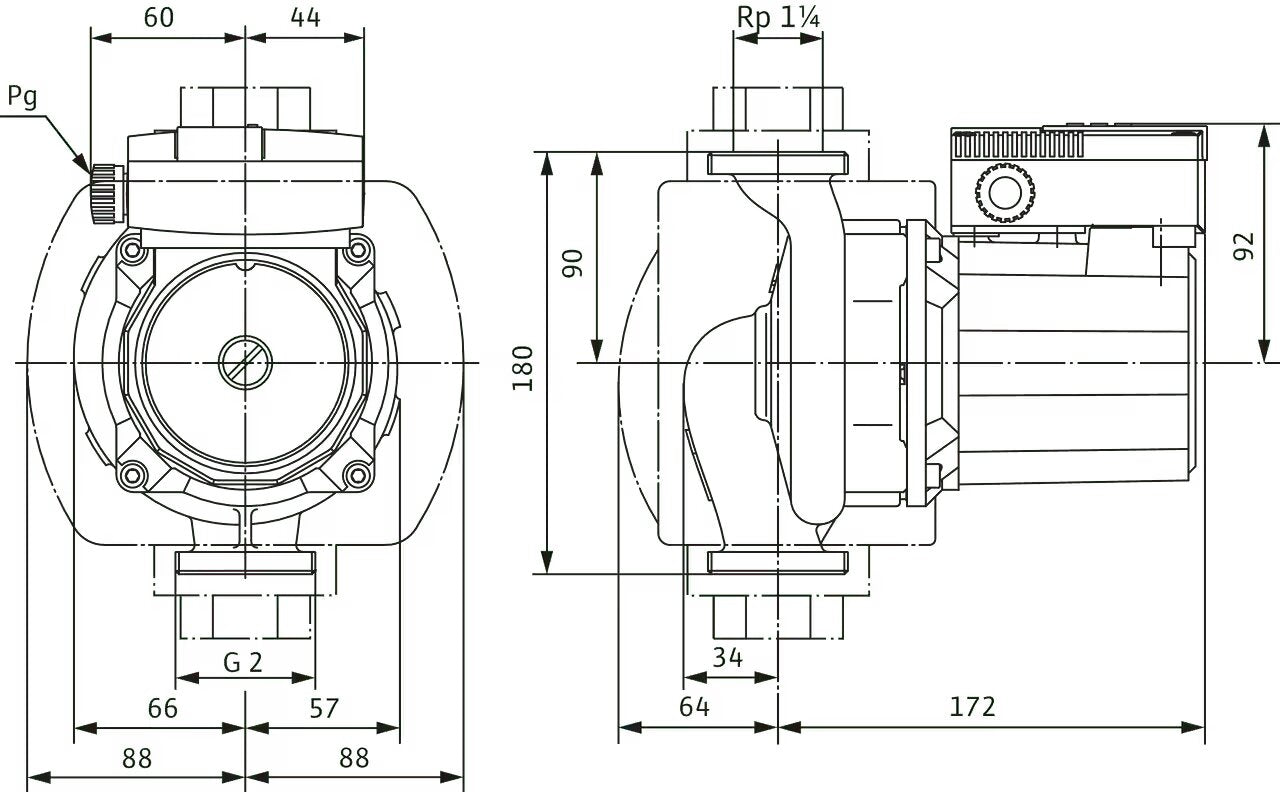

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | G 2 |
| Druckseitiger Rohranschluss DNd | G 2 |
| Baulänge l0 | 180 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | TOP-Z 30/7 (1~230 V, PN 10, RG) |
| Gewicht netto ca. m | 5.5 kg |
| Artikelnummer | 2048340 |
