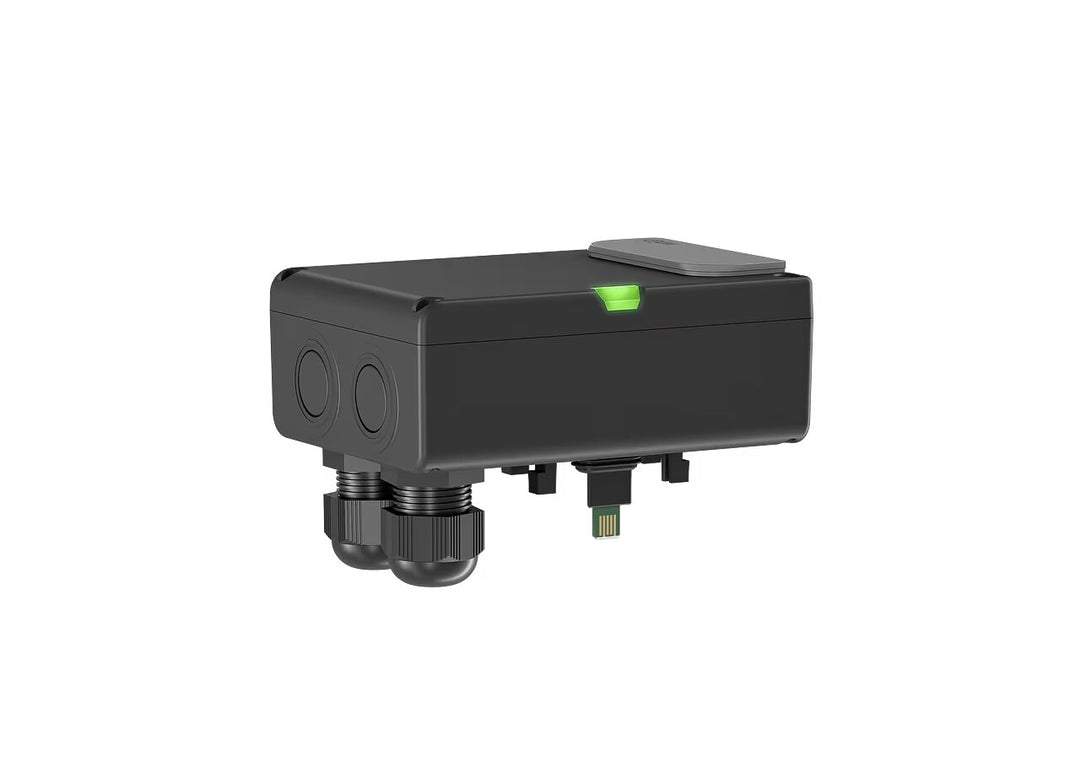

WILO Trinkwarmwasser Wilo-Connect module BMS Art. 4257834
Artikel-Nr.: 4257834
Teilen via
- Aktuell verfügbar
Technische Daten
Nachrüstbares Steckmodul Wilo-Connect module BMS für Pumpen mit Wilo-Connectivity Interface (z.B. Stratos PICO), zur Schnittstellenerweiterung für Gebäudemanagementsysteme (BMS).
Das Modul wird über die Wilo-Connectivity-Schnittstelle der Pumpe (unterhalb des verriegelbaren Moduldeckels) auf das Elektronikmodul montiert.
Ausstattung/Funktion
- Betriebsmeldeanzeige
- Analogeingang 0-10 V zur Sollwertvorgabe
- Betriebsmeldeanzeige über Relaisausgang als Wechsler
- Sammelstörmeldung SSM als potentialfreier Öffner
- Sammelbetriebsmeldung SBM als potentialfreier Schließer
- Steuereingang mit konfigurierbaren Funktionen:
- Vorrang AUS (Extern AUS), MIN (Extern MIN), MAX (Extern MAX)
- 2 PG-Verschraubungen, drehbar mit vertikaler oder horizontaler Ausrichtung
Lieferumfang
- Wilo-Connect-Modul BMS
- 2x Kabelverschraubungen M 20 in vertikaler Ausrichtung vormontiert
- Einbau- und Betriebsanleitung
| Technische Daten | |
|---|---|
| Max. Umgebungstemperatur | 60 °C |
| Min. Umgebungstemperatur | -10 °C |
| Max. Lagertemperatur | 70 °C |
| Min. Lagertemperatur | -30 °C |
| Steckzyklen des Moduls | Max. 50 |
| Klemmquerschnitt | Max. 1,5 mm² (eindrähtig oder feindrähtig ohne Endhülsen) |
| Stromkreis | SELV, galvanisch getrennt |
| Schnittstelle SSM/SBM Relaisausgang | |
|---|---|
| Leitungslänge | 200 m (max.) |
| Ausführung | Potentialfrei |
| Sicherheit nach EN 60335 | Netzspannung bis 230 V |
| Spannungsbereich | 5 ... 250 V AC; 12 ... 30 V DC |
| Strombelastung | AC: 5 A max.; DC: 5 A max. |
| Digitaleingang (konfigurierbar) | |
|---|---|
| Schnittstelle | Für potentialfreien Kontakt, oder 24 V DC Eingangsspannung |
| Leitungslänge | 200 m (max.) |
| Ausführung | Potentialgetrennt SELV |
| Leerlaufspannung | Min. 3,3 V |
| Spannungsfestigkeit | Max. 30 V DC |
| Schleifenstrom | Ca. 3,3 mA |
| Analogeingang 0-10 V | |
|---|---|
| Ausführung | Potentialgetrennt SELV |
| Leitungslänge | 200 m (max.) |
| Eingangswiderstand | > 10 kOhm |
| Spannungsbereich | 0 ... 10 V |
| Genauigkeit | 5 % absolut |
| Spannungsfestigkeit | Max. 24 V DC |
