WILO Unterwassermotor-Pumpe Sub TWU 3.02-04-HS-ECP-B Art. 6079396
Artikel-Nr.: 6079396
- Aktuell verfügbar
Vollüberflutbare, mehrstufige Unterwassermotor-Pumpe mit radialen Laufrädern in Gliederbauweise für den vertikalen oder horizontalen Einbau, mit integriertem Rückflussverhinderer.
Korrosionsfreier Permanentmagnetmotor für Direktanlauf zum Anschluss an den mitgelieferten Frequenzumrichter. Ölgefüllter Motor mit selbstschmierenden Lagern, ausgelegt für hohe Drehzahlen bis zu 8400 1/min.

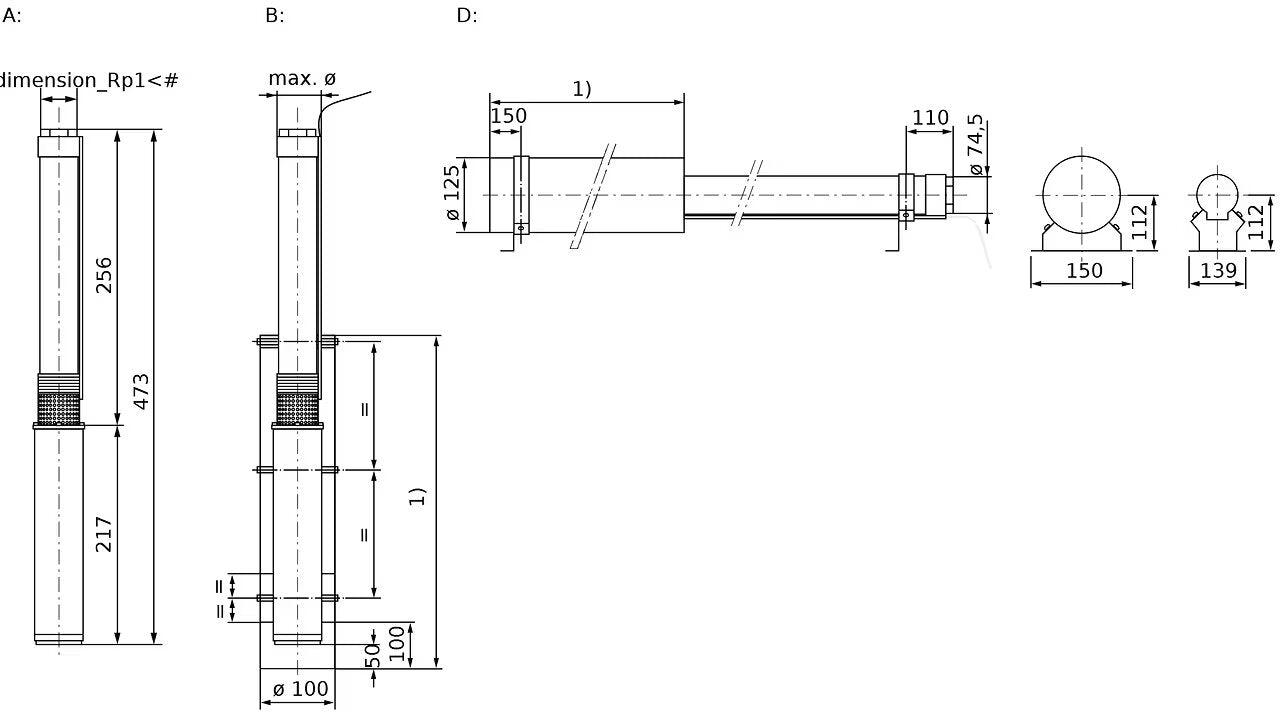

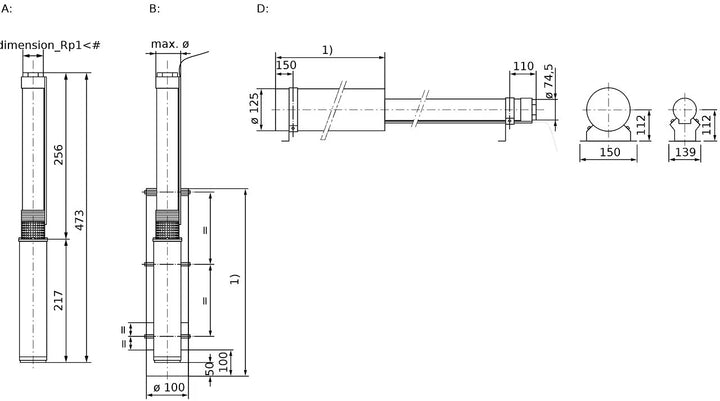

Durch den Betrieb mit dem Frequenzumrichter wird die Drehzahl des Aggregates an den momentanen Wasserbedarf automatisch angepasst. Dadurch liefert die Unterwassermotor-Pumpe immer einen konstanten Druck. Die Kühlung des Motors und des Frequenzumrichters erfolgt durch das Fördermedium. Daher muss das Aggregat immer eingetaucht betrieben werden. Bei vertikaler Installation ist abhängig vom Brunnendurchmesser ein Kühlmantel vorzusehen. Die horizontale Aufstellung muss immer in Verbindung mit einem Kühlmantel erfolgen. Der Frequenzumrichter muss zur Kühlung direkt in die Rohrleitung außerhalb des Fördermediums (überflutungssicher) eingebaut werden. Zur Förderung von Wasser aus Bohrlöchern mit einer maximalen Eintauchtiefe von 150 m und einem max. Sandgehalt von 50 g/m³.
Lieferumfang
- Hydraulik + Motor fertig montiert
- Frequenzumrichter
- Anschlusskabel mit Trinkwasserzulassung
- Einbau- und Betriebsanleitung
| Aggregat | |
|---|---|
| Druckseitiger Rohranschluss DNd | Rp 1 |
| Maximaler Betriebsdruck p | 40,0 bar |
| Max. Sandgehalt | 50 g/m³ |
| Schutzart Motor | IP58 |
| Max. Eintauchtiefe | 150 m |
| Min. Medientemperatur Tmin | 3 °C |
| Max. Medientemperatur Tmax | 35 °C |
| Gewicht netto ca. m | 4,5 kg |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50/60 Hz |
| Motornennleistung P2 | 0,6 kW |
| Nenndrehzahl n | 8400 1/min |
| Nennstrom IN | 8,3 A |
| Einschaltart | Direkt (DOL) |
| Max. Schalthäufigkeit t | 30 1/h |
| Motor Durchmesser DM | 76 mm |
| Min. Strömungsgeschwindigkeit am Motor m/s | 0,08 m/s |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 1,8 m |
| Kabelquerschnitt | 4G1,5 mm² |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Edelstahl |
| Motorgehäuse | Edelstahl |
| Welle | Edelstahl |
| Laufrad | PC |
| Bestellinformationen | |
|---|---|
| Gewicht netto ca. m | 4,5 kg |
| Fabrikat | Wilo |
| Produktbezeichnung | Sub TWU 3.02-04-HS-ECP-B |
| Artikelnummer | 6079396 |
