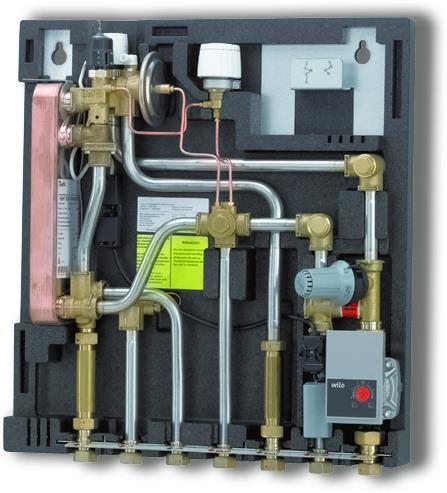

Wolf Wohnungsstation CAT-37 Typ: LT-CIRC, ohne Dämmhaube -Art. 2075342

Wohnungsstation CAT-37 Typ: LT-CIRC, ohne Dämmhaube
Wolf Wohnungsstation CAT-37
Typ: LT-CIRC, ohne Dämmhaube
für Niedertemperaturheizkreise inkl.
Hochtemperaturabgang für Badheizkörper
und für hygienisch sichere
Trinkwarmwassererwärmung im
Durchflussprinzip. Alle Armaturen,
Verschraubungen und Bauteile gemäß AGFW
Merkblatt 510, VDI 2035 und
Metallbewertungsgrundlage des
Umweltbundesamtes
(UBA-Metallpositiv-Liste). Station
konform mit 2014/30/EU und 2014/35/EU.
Fertig montiert auf wärmegedämmter
Grundplatte (EPP, = 0,039 W/m*K) für
Unter- oder Aufputzmontage.
Edelstahlverrohrung, Armaturen aus
entzinkungsfreiem Messing. Ausführung
aller Verbindungen in der Station mit
Plug&Seal-Steckanschlüssen ohne
Verschraubung.
Selbsttätiger Kombiregler WOLF RATIOFLOW
als kombiniertes Hydraulik- und
Thermostatventil ohne Hilfsenergie zur
Regelung der Trinkwarmwassertemperatur
nach dem Proportionalmengenprinzip
inkl.: Differenzdruckregler auf
Primärseite (Regelung heizungs- und
trinkwasserseitig), schnelle und
einstellbare thermostatische
Warmwassernachregelung für konstante
Trinkwarmwassertemperaturen auch bei
schwankenden Vorlauftemperaturen und
Differenzdrücken, Entlüftung und
Zonenventil inkl. Stellantrieb 230V NC
zur zeitabhängigen Temperaturregelung
über optionale Raumthermostate WOLF WT-T
oder WT-P. Kein zusätzlicher
hydraulischer Abgleich im Strang
notwendig.
Primär- und sekundärseitiger Durchfluss
des Wärmeübertragers nur während
Trinkwarmwasserzapfung für sehr geringe
Wärmeverluste, minimierten Kalkausfall
und zusätzlichen Schutz vor
Bakterienwachstum.
Senkrecht eingebauter
Plattenwärmeübertrager COPPER.
Korrosionsbeständige Ausführung mit
Edelstahlplatten 1.4404 kupfergelötet
unter Vakuum.
MicroPlateTM-Wärmeübertragertechnologie
mit einzigartiger Plattenstruktur für
effektivere Wärmeübertragung, geringere
Druckverluste und längere Lebensdauer.
Einsatzgrenzen gemäß Technischer
Dokumentation WOLF Wohnungsstation.
Für Dauerbetrieb geeignete
Metall-Zählerpassstücke G 3/4 Zoll x 110
mm für Kaltwasser- und
Wärmemengenzähler. Konsole und
Fühleraufnahme als Direkttauchfühler
M10x1mm für Wärmemengenzähler
integriert.
Thermosiphon zur Unterbindung der
Schwerkraftzirkulation im
Standby-Betrieb.
Thermostatisch geregelte, einstellbare
Zirkulationsbrücke SUMMERBYPASS zur
Warmhaltung der Primärleitung für
dauerhaft schnell verfügbares
Trinkwarmwasser integriert.
Schmutzfänger im Primärvorlauf
eingebaut.
Integrierter Kaltwasserabgang nach der
Zählereinbaustrecke.
Kompakte Bauform, problemloser Zugang zu
allen Bauteilen von vorne, besonders
leichte Bedienung und Wartung.
Sämtliche Anschlüsse von unten mit
flachdichtenden Überwurfmuttern IG G 3/4
Zoll, vorbereitet für Montageschiene mit
Kugelhähnen.
Integrierter Beimischkreis bestehend
aus: Drehzahlgeregelter
Hocheffizienzpumpe Wilo Yonos Para RS
15/6 RKA CM 130 (EEI < 0,20
Rückschlagventil, Sicherheitsthermostat
zur Begrenzung der Vorlauftemperatur,
zusätzlicher Hochtemperaturanschluss IG
G 1/2 Zoll (VL+RL) für Badheizkörper.),
Vorlauftemperaturregler

Ausführung mit Mischerkreis
für Niedertemperaturheizkreise
inkl. kupfergelötetem Edelstahl-
wärmetauscher COPPA
Inkl. Zirkulationsset: Bestehend aus 7m-
HE-Zirkulationspumpe, 10bar-Sicherheits-
ventil, Rückschlagklappe, Kugelhahn,
Verrohrung
Technische Daten im Nennbetriebspunkt:
Vorlauf 65 Grad, Kaltwasser/Warmwasser
10/50 Grad:
WW-Leistung: 37 kW / 13,3 l/min
Nenndruck Trinkwasser: PN10
Nenndruck Versorgung / Heizung: PN6
Min. statischer Kaltwasserdruck: 1,5 bar
Max. Vorlauftemperatur Versorgung:
95 Grad
Maße (HxBxT): 590 mm x 545 mm x 143 mm
Leergewicht ohne Schrank: 13,5 kg
Druckverlust heizungsseitig bei
Trinkwarmwasserbereitung: 18 kPa
Volumenstrom heizungsseitig bei
Trinkwarmwasserbereitung: 12,7 l/min
Heizleistung: 10-15 kW
