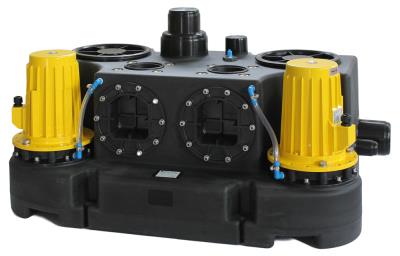

Zehnder Kompaktboy Doppel 1,1 D 400V Abwasser-Hebeanlage -Art. ZEH17558
Artikel-Nr.: ZEH17558
Teilen via
- Auf Lager
Technische Daten
Kompaktboy Doppel 1,1 D 400V Abwasser-Hebeanlage
Kompaktboy Doppel 1,1 D 400V
Abwasser-Hebeanlage
Ausführung:
- Sammelbehälter aus PE mit 150 Ltr. Inhalt mit
bis zu 80 l Schaltvolumen
- mit 2 Stck. aufgebauten Freistromlaufradpumpen
- 50 mm freier Durchgang
- Schutzgrad IP 68 - voll überflutbar
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- 2 x Druckabgang DN 100 mit integrierter Rückschlagklappe
- Entlüftung DN 70
- Anschluss für Handmembranpumpe 1 ½"
- 3,5 m Verbindungsleitung zwischen Anlage u. Schaltkasten
Zulaufanschlüsse:
- seitlich 2 x DN 100 und 1 x DN 50
- von hinten 1 x DN 100
- von oben 1 x DN 100/150
Steuerung:
- pneumatische Niveausteuerung ZPS2 mit Mikrokontroller
- LCD-Klartextanzeige für Füllstand, Wartung, Betriebs- stunden und Störmeldungen
- netzabhängige Alarmanlage
- Schaltkasten zur Innenmontage
im Lieferumfang:
- flex. Verbindung für Entlüftungsleitung
- Flanschstück DN 100 für Druckleitung
- Hosenrohr
- Pneumatiksteuerung ZPS2
technische Daten:
Spannung: 400 V
Motorleistung P1: 1,4 kW
Motorleistung P2: 1,1 kW
Nennstrom: 2,9 A
Drehzahl: 1400 1/min
max. Förderhöhe: 8,1 m
max. Fördermenge: 41,0 m³/h
max. Medientemperatur: 55 °C
