Zehnder Kompaktboy Doppel SE 71.1 D Abwasser-Hebeanlage -Art. ZEH17462
Artikel-Nr.: ZEH17462
Teilen via
- Auf Lager
Technische Daten

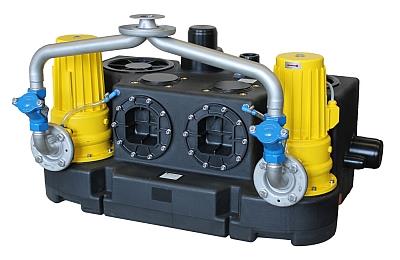

Kompaktboy Doppel SE 71.1 D Abwasser-Hebeanlage
Kompaktboy Doppel SE 71.1 D
Abwasser-Hebeanlage
Ausführung
- Sammelbehälter aus PE mit 150 Ltr. Inhalt
- bis zu 80 Liter Schaltvolumen
- mit 2 Stck. aufgebauten Schneidwerkpumpen
- robustes einstellbares Schneidwerk aus korrosionsfester Sonderlegierung
- Schutzgrad IP68 - voll überflutbar
- Abdichtung durch doppelte, drehrichtungsunabhängige Gleitringdichtung mit dazwischenliegender Ölkammer
- 2 x Druckabgang DN 32 mit Pumpenanschlussbogen 90° inkl. Kugelrückschlagventil DN 32 (1 ¼" Innengewinde)
- Entlüftung DN 70
- Anschluß für Handmembranpumpe 1 ½"
Zulaufanschlüsse:
- Zulaufhöhe 180 mm: 2x DN 100 (muss unmittelbar nach der Hebeanlage auf eine Höhe von 250 mm über Aufstellniveau geführt werden)
- Zulaufhöhe 250 mm: 1x DN 100
- Zulauf vertikal: 1x DN 110/150
Steuerung:
- pneumatische Niveausteuerung ZPS2 mit Mikrokontroller
- LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen
- netzabhängige Alarmanlage
- Schaltkasten zur Innenmontage
- 3,5 m Verbindungsleitung zwischen Anlage u. Schaltkasten
im Lieferumfang:
- flex. Verbindung für Entlüftungsleitung
- 2 x Pumpenanschlussbogen 90°
- 2 x Kugelrückschlagventil 1 ¼"
- Hosenrohr aus Edelstahl mit Druckabgang DN 50
- Pneumatiksteuerung ZPS2
technische Daten:
Spannung: 400 V
Motorleistung P1: 2,1 kW
Motorleistung P2: 1,7 kW
Nennstrom: 3,7 A
Drehzahl: 2800 1/min
max. Förderhöhe: 22,0 m
max. Fördermenge: 17,0 m³/h
max. Medientemperatur: 55 °C
