Zehnder Kompaktboy SE 71.4 D 400 V Abwasser-Hebeanlage -Art. ZEH17475
Teilen via
- Auf Lager
Technische Daten

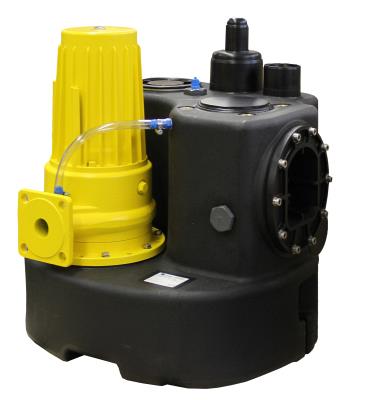

Kompaktboy SE 71.4 D 400 V Abwasser-Hebeanlage
Kompaktboy SE 71.4 D 400 V
Abwasser-Hebeanlage
Ausführung:
- Sammelbehälter aus PE mit 55 Ltr. Inhalt
- 26-45 Liter Schaltvolumen
- mit aufgebauter Schneidwerkpumpe
- robustes einstellbares Schneidwerk aus korrosionsfester Sonderlegierung
- Schutzgrad IP 68 - voll überflutbar
- Abdichtung durch doppelte, drehrichtungsunabhängige Gleitringdichtung mit dazwischenliegender Ölkammer
- Mindestdurchmesser der Einbringöffnung 590 mm
- Zulaufhöhe 180 mm: 2x DN 100 (muss unmittelbar nach der Hebeanlage auf eine Höhe von 250 mm über Aufstellniveau geführt werden)
- Zulaufhöhe 250 mm: 1x DN 100
- Zulauf vertikal: 1x DN 100/50
- Druckabgang DN 32 mit Pumpenanschlussbogen 90° inkl. Kugelrückschlagventil DN 32 (1 ¼" Innengewinde)
- Entlüftung DN 70
- Anschluss für Handmembranpumpe 1 ½"
- pneumatische Steuerung ZPS1 mit separatem Schaltkasten, potentialfreiem Ausgang für Sammelstörmeldung und akustischem Alarm
- 3,5 m Verbindungsleitung zwischen Anlage u. Schaltkasten
im Lieferumfang:
- flex. Verbindung für Entlüftungsleitung
- Pumpenanschlussbogen 90°
- Kugelrückschlagventil 1 ¼"
- Pneumatiksteuerung ZPS1
technische Daten:
Spannung: 400 V
Motorleistung P1: 3,9 kW
Motorleistung P2: 3,2 kW
Nennstrom: 6,5 A
Drehzahl: 2800 1/min
max. Förderhöhe: 39,0m
max. Fördermenge: 17,0 m³/h
max. Medientemperatur: 55 °C
