Zehnder W 80 Doppel Abwasser-Hebeanlage -Art. ZEH10539
Artikel-Nr.: ZEH10539
Teilen via
- Auf Lager
Technische Daten

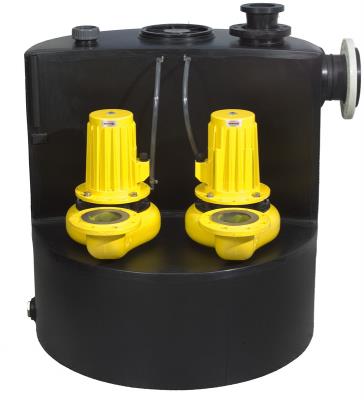

W 80 Doppel Abwasser-Hebeanlage
W 80 Doppel Abwasser-Hebeanlage
Ausführung:
l - Sammelbehälter aus PE mit 480 Ltr. Inhalt, Ø 1000 x 1000 mm hoch
- 270 Ltr. Schaltvolumen
- mit 2 Stck. aufgebauten Wirbelradpumpen
- Pumpengehäuse aus Grauguss mit angegossenem Abgangsbogen DN 100
- 80 mm freier Durchgang
- Schutzgrad IP 68 - voll überflutbar
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- seitlicher Zulauf mit Losflansch DN 150
- Zulaufhöhe 900 mm (Mitte Rohr)
- Druckabgang 2 x DN 100
- Entlüftung mit Losflansch DN 100
- Anschluss für Handmembranpumpe 1 ½"
Steuerung:
- pneumatische Niveausteuerung ZPS2 mit Mikrokontroller
- LCD-Klartextanzeige für Füllstand, Wartung, Betriebs- stunden und Störmeldungen
- automatischer Pumpenwechsel
- Spitzenlastfunktion und Störumschaltung
- netzabhängige Alarmanlage
- Schaltkasten zur Innenmontage
- 3,5 m Verbindungsleitung zwischen Anlage u. Schaltkasten
im Lieferumfang:
- Pneumatiksteuerung ZPS2
technische Daten:
Spannung: 400 V
Motorleistung P1: 4,0 kW
Motorleistung P2: 3,0 kW
Nennstrom: 6,9 A
Drehzahl: 1400 1/min
max. Förderhöhe: 11,0 m
max. Fördermenge: 60,0 m³/h
max. Medientemperatur: 55 °C
