GRUNDFOS Tauchmotorpumpe S3.120.500.1250.8.72M.C.506.G.N.D.61G Art.97685989
Artikel-Nr.: 97685989
Teilen via
- Aktuell verfügbar
Technische Daten
S3.120.500.1250.8.72M.C.506.G.N.D.61G
Die Pumpe ist sowohl für den Aussetzbetrieb als auch für den Dauerbetrieb geeignet. Mit Kühlmantel, sodass neben der Nassaufstellung auch eine Trockenaufstellung ohne zusätzliche Motorkühlung möglich ist. Dreikanallaufrad mit einem freien Kugeldurchgang von 120 mm. Mit SmartTrim-System für die Anpassung des Laufradspalts zur Erhaltung der maximalen Leistung über die gesamte Lebensdauer der Pumpe. Zur Erleichterung des Transports und der Aufstellung ist die Pumpe mit einem robusten Transportbügel ausgerüstet. Mit Grundfos SmartSeal-Dichtungssystem für einen leckagefreien Anschluss an einen Kupplungsfußkrümmer. Rohrleitungsanschluss über Flansch DIN.
| Art der Steuerung: | ||
| Feuchtigkeitssensor: | Y | |
| Wasser-im-Öl-Sensor: | Y | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Maximaler Förderstrom: | 722 l/s | |
| Tatsächlicher Laufraddurchmesser: | 506 mm | |
| Laufradtyp: | 3-CHANNEL | |
| Maximale Partikelgröße: | 120 mm | |
| ISO Abnahmekl.: | ISO9906:2012 3B | |
| Lifting height class: | M | |
| Werkstoffe: | ||
| Pumpengehäuse: | Kugelgraphit | |
| Pumpenmantel: | EN 1563 EN-GJS-500-7 | |
| Pumpengehäuse: | ASTM A536 70-50-05 | |
| Laufradwerkstoff: | Schmiedeeisen | |
| Laufrad: | EN 1563 EN-GJS-500-7 | |
| Laufradwerkstoff gemäß ASTM: | ASTM A536 70-50-05 | |
| Motor: | Cast iron | |
| EN 1561 EN-GJL-250 | ||
| ASTM A48 35B | ||
| GLRD: | SIC | |
| Secondary shaft seal: | SIC-CARBON | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 40 °C | |
| Anschlusstyp: | DIN | |

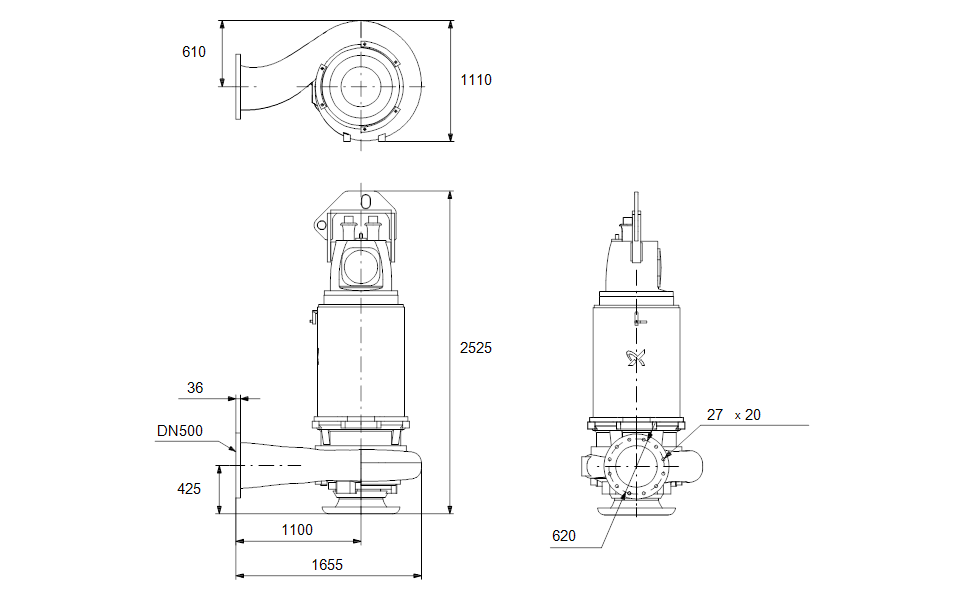

| Größe des Druckanschlusses: | DN 500 | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 20 m | |
| Auto coupling: | 96782485 | |
| Elektrische Daten: | ||
| Baugröße: | 72 | |
| Leistungsaufnahme P1: | 134 kW | |
| Rated power - P2: | 125 kW | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 380/660 V | |
| Spannungstoleranz: | +10/-10 % | |
| Max Starts pro Stunde: | 15 | |
| Nennstrom: | 288/166 A | |
| Maximale Stromaufnahme: | 288 A | |
| Anlaufstrom: | 2520 A | |
| Strom bei Leerlauf: | 177 A | |
| Bemessungsdrehzahl: | 890 1/min | |
| Motorwirkungsgrad bei Vollast: | 93 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93 % | |
| Motorwirkungsgrad bei halber Last: | 92 % | |
| Motorpole: | 8 | |
| Einschaltart: | Y/D | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | F | |
| Explosionsgeschützt: | nein | |
| Ex-Schutz Standard: | N | |
| Motorschutz: | KLIXON | |
| Power cable type: | H07RN-F AT | |
| Length of power cable: | 10 m | |
| Winding resistance: | 0.024 Ohm | |
| cos phi 1/1: | 0.71 | |
| cos phi 1/2: | 0.49 | |
| cos phi 3/4: | 0.62 | |
| Sonstiges: | ||
| Nettogewicht: | 2540 kg | |
| Bruttogewicht: | 2650 kg |
