Winaico Solarmodul WST-500BKX54-B3 Ultra Black G2 Back Contact 500W Glas-Glas
Artikel-Nr.: WST-500BKX54-B3
Teilen via
- Aktuell verfügbar
Technische Daten
**Abgabe nur Palettenweise / Preis pro Modul**

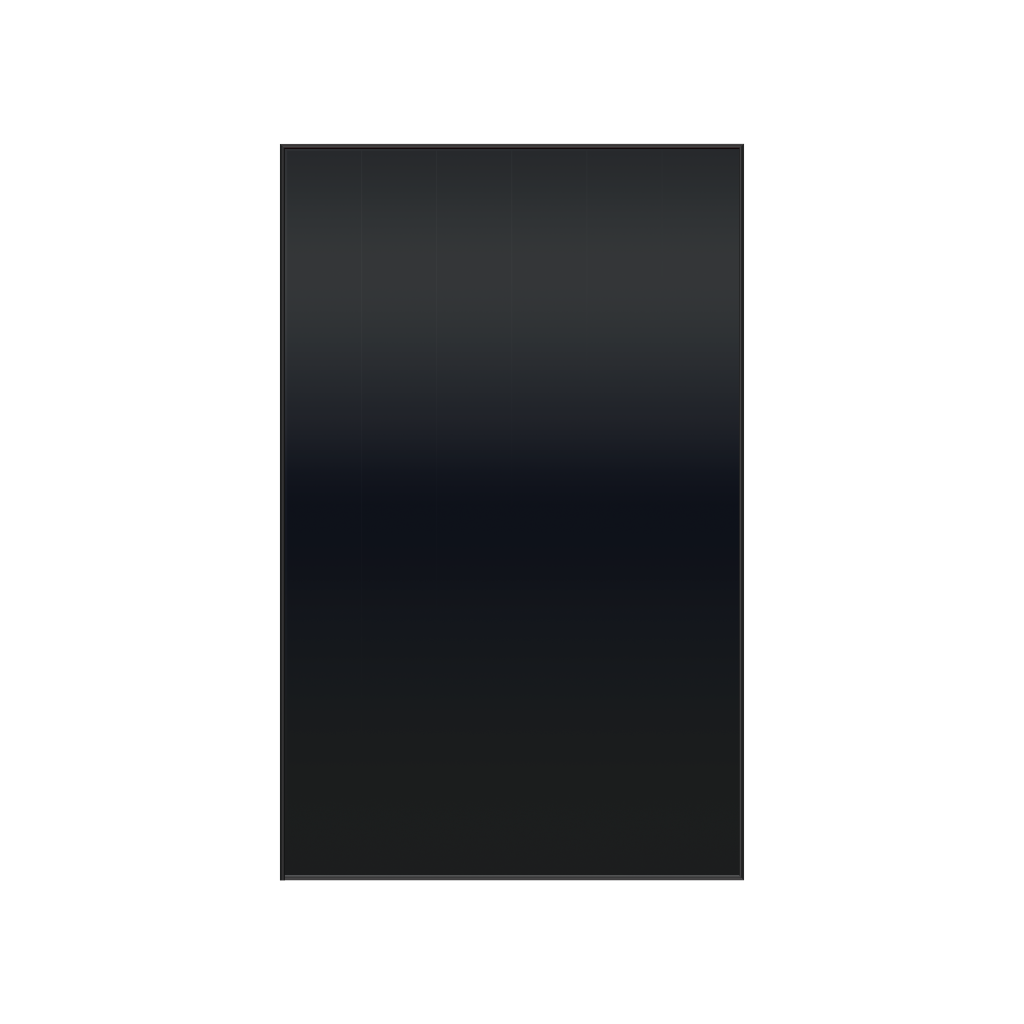

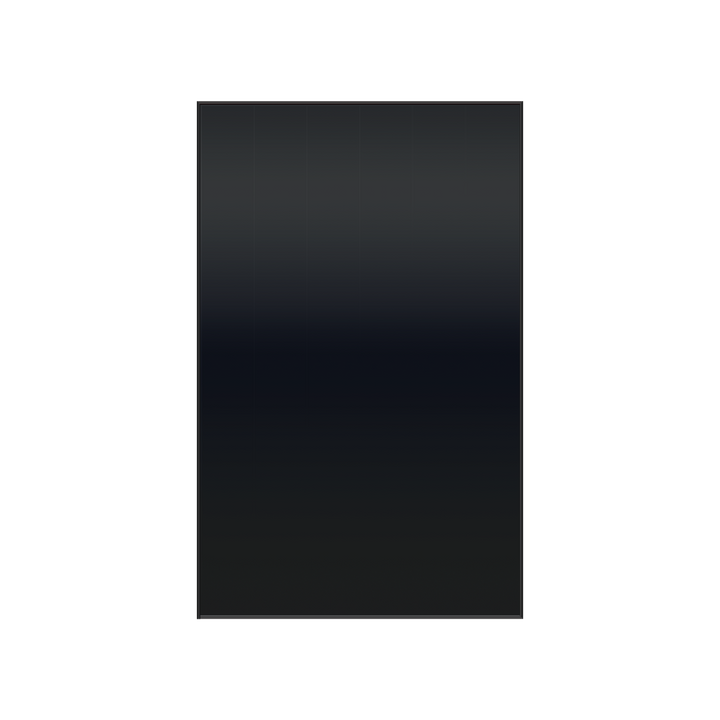

Winaico WST-500BKX54-B3 – Ultra Black Back-Contact-Solarmodul mit 500 Wp
Das WST-500BKX54-B3 aus der WINAICO WBC Back Contact Serie Ultra Black G2 ist ein vollflächig schwarzes Glas-Glas-Modul mit 500 Wp Nennleistung und einem Modulwirkungsgrad von 24,5 % – bei den gewohnten Abmessungen von 1.800 × 1.134 × 35 mm. Die Back-Contact-Zelltechnologie verlegt alle Zellkontakte auf die Rückseite: Keine sichtbaren Busbars auf der Vorderseite, mehr Lichtausbeute und ein homogen tiefschwarzes Erscheinungsbild für architektonisch anspruchsvolle Dächer.
Ihre Vorteile auf einen Blick
- 500 Wp bei 24,5 % Wirkungsgrad – rund 245 W/m², ideal für Dächer mit begrenzter Fläche
- Back-Contact-Zellen ohne Frontkontakte – maximale Lichtaufnahme, edles Full-Black-Design
- Anti-Shading-Funktion – Bypass-Funktion auf Zellebene begrenzt Verschattungsverluste auf die einzelne Zelle
- Glas-Glas-Aufbau 2,0 / 2,0 mm mit 35 mm hohem Rahmen – hohe Stabilität, reduziertes Mikroriss- und Glasbruchrisiko
- Bifazial – bis zu 20 % Mehrertrag durch rückseitige Einstrahlung (bis 600 W bei 20 % bifazialem Gewinn)
- Niedriger Temperaturkoeffizient von –0,26 %/°C – geringe Verluste auch bei hohen Temperaturen
- 30 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie – mind. 88,85 % Nennleistung nach 30 Jahren
- Brandschutzklasse A (IEC 61730), Testlast 5.400 / 2.400 Pa (Druck/Zug)
Elektrische Daten (STC)
| Nennleistung PMAX | 500 Wp |
| Spannung bei max. Leistung VMP | 33,97 V |
| Strom bei max. Leistung IMP | 14,72 A |
| Leerlaufspannung VOC | 40,77 V |
| Kurzschlussstrom ISC | 15,48 A |
| Modulwirkungsgrad | 24,5 % |
| Leistungstoleranz | 0 / +5 W |
| Nennleistung bei NOCT | 382 Wp |
| Bifazialer Gewinn 10 / 15 / 20 % | 550 / 575 / 600 W |
| Temperaturkoeffizient PMAX / VOC / ISC | –0,26 / –0,22 / +0,05 %/°C |
| NOCT | 45 ± 2 °C |
| Maximale Systemspannung | 1.500 V DC |
| Rückstrombelastbarkeit | 30 A |
| Betriebstemperatur | –40 °C bis +85 °C |
Mechanische Daten
| Zellen | 108 Halbzellen (6 × 18), monokristallin, N-Type, Back Contact, bifazial |
| Abmessungen | 1.800 × 1.134 × 35 mm |
| Gewicht | 25 kg |
| Frontglas | 2,0 mm hochtransparentes Solarglas mit Antireflexbeschichtung |
| Rückglas | 2,0 mm hochtransparentes Solarglas, partiell schwarz bedruckt |
| Rahmen | Schwarz eloxiertes Aluminium, 35 mm |
| Anschlussdose | IP68, 3 Bypass-Dioden |
| Steckverbinder | MC4-EVO2A |
| Kabel | 2 × 1.200 mm, 4 mm² |
| Maximale Auslegungslast (Druck/Zug) | 3.600 / 1.600 Pa |
| Maximale Testlast (Druck/Zug) | 5.400 / 2.400 Pa |
| Brandschutzklasse (IEC 61730) | Class A |
| Schutzklasse (IEC 61140) | II |
Garantie & Zertifikate
- 30 Jahre Produktgarantie
- 30 Jahre lineare Leistungsgarantie: ≤ 1 % Degradation im ersten Jahr, max. 0,35 % pro Jahr ab Jahr 2, mind. 88,85 % nach 30 Jahren
- IEC 61215:2021, IEC 61730:2023 (TÜV SÜD)
- ISO 9001, ISO 14001, ISO 45001, SA 8000
Verpackung
31 Module je Palette (1.810 × 1.120 × 1.252 mm, ca. 830 kg), 26 Paletten je LKW.
Angaben laut Herstellerdatenblatt WST-500BKX54-B3_DE.0926. Technische Änderungen vorbehalten.
