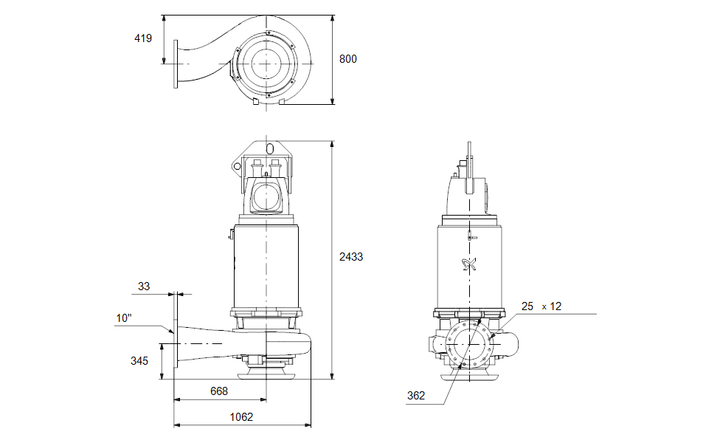

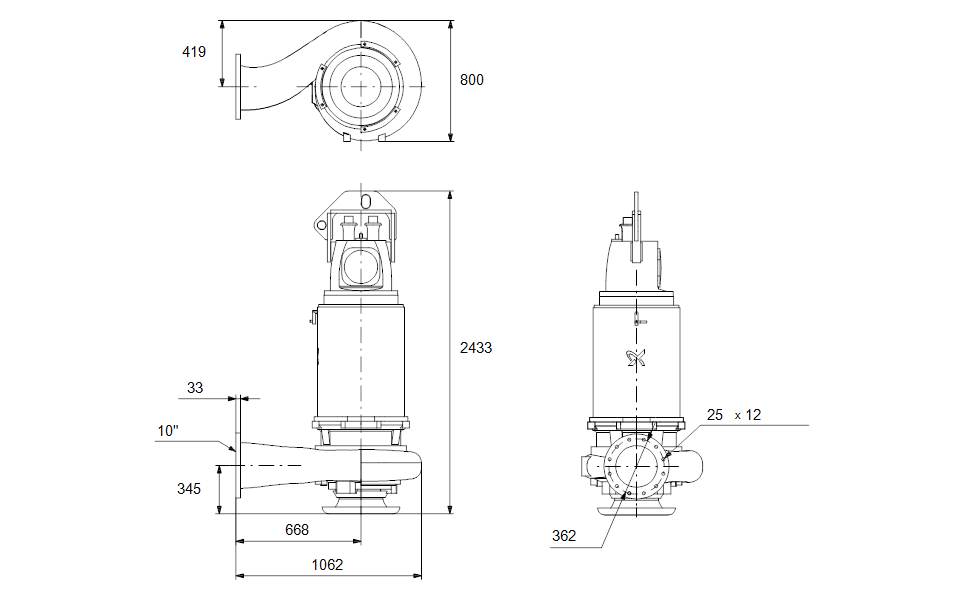

GRUNDFOS Tauchmotorpumpe S2.35.A100.1680.6.72S.S.488.G.N.D.61H Art.97703229
Artikel-Nr.: 97703229
Teilen via
- Aktuell verfügbar
Technische Daten
S2.35.A100.1680.6.72S.S.488.G.N.D.61H
Die Pumpe ist für die Nassaufstellung im Aussetzbetrieb oder Dauerbetrieb bestimmt. Zweikanallaufrad mit einem freien Kugeldurchgang von 90 mm. Mit SmartTrim-System für die Anpassung des Laufradspalts zur Erhaltung der maximalen Leistung über die gesamte Lebensdauer der Pumpe. Zur Erleichterung des Transports und der Aufstellung ist die Pumpe mit einem robusten Transportbügel ausgerüstet. Mit Grundfos SmartSeal-Dichtungssystem für einen leckagefreien Anschluss an einen Kupplungsfußkrümmer. Rohrleitungsanschluss über Flansch ANSI.
| Art der Steuerung: | ||
| Feuchtigkeitssensor: | Y | |
| Wasser-im-Öl-Sensor: | Y | |
| Fördermedium: | ||
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Maximaler Förderstrom: | 249 l/s | |
| Tatsächlicher Laufraddurchmesser: | 488 mm | |
| Laufradtyp: | 2-CHANNEL | |
| Maximale Partikelgröße: | 90 mm | |
| ISO Abnahmekl.: | ANSI/HI11.6:2017 3B | |
| Lifting height class: | H | |
| Werkstoffe: | ||
| Pumpengehäuse: | Sphäroguss | |
| Pumpenmantel: | EN 1563 EN-GJS-500-7 | |
| Pumpengehäuse: | 80-55-06 | |
| Laufradwerkstoff: | Schmiedeeisen | |
| Laufrad: | EN 1563 EN-GJS-500-7 | |
| Laufradwerkstoff gemäß ASTM: | 80-55-06 | |
| Motor: | Cast iron | |
| EN 1561 EN-GJL-250 | ||
| A48 30 | ||
| GLRD: | SIC | |
| Secondary shaft seal: | SIC-CARBON | |
| Installation: | ||
| Maximale Umgebungstemperatur: | 40 °C | |
| Anschlusstyp: | ANSI | |
| Größe des Druckanschlusses: | 10 inch | |
| Nenndruckstufe: | PN 10 | |
| Maximum installation depth: | 20 m | |
| Auto coupling: | 97510048 | |
| Elektrische Daten: | ||
| Baugröße: | 72 | |
| Leistungsaufnahme P1: | 134 kW | |
| Rated power - P2: | 90 kW | |
| Netzfrequenz: | 60 Hz | |
| Bemessungsspannung: | 3 x 460 V | |
| Spannungstoleranz: | +10/-10 % | |
| Max Starts pro Stunde: | 15 | |
| Nennstrom: | 223/ A | |
| Maximale Stromaufnahme: | 223 A | |
| Anlaufstrom: | 2440 A | |
| Strom bei Leerlauf: | 117 A | |
| Bemessungsdrehzahl: | 1189 1/min | |
| Motorwirkungsgrad bei Vollast: | 93 % | |
| Motorwirkungsgrad bei 3/4-Last: | 93 % | |
| Motorwirkungsgrad bei halber Last: | 92 % | |
| Motorpole: | 6 | |
| Einschaltart: | Y/D | |
| Schutzart (gemäß IEC 34-5): | IP68 | |
| Isolationsklasse (IEC 85): | H | |
| Explosionsgeschützt: | nein | |
| Ex-Schutz Standard: | N | |
| Motorschutz: | KLIXON | |
| Power cable type: | H07RN-F AT | |
| Length of power cable: | 15 m | |
| Winding resistance: | 0.024 Ohm | |
| cos phi 1/1: | 0.76 | |
| cos phi 1/2: | 0.60 | |
| cos phi 3/4: | 0.69 | |
| Sonstiges: | ||
| Nettogewicht: | 1750 kg | |
| Bruttogewicht: | 1860 kg |
