GRUNDFOS DDE 200-4 Art. 99164183
Artikel-Nr.: 99164183
- Aktuell verfügbar
DDE 200-4
DDE 200-4 AR-PVC/T/C-F-31U3U3F
Die SMART Digital DDE ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Flüssigkeiten die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Die manuelle Dosiermenge, Dosiermenge pro Impuls oder Verhältnis Analogsignal/Dosiermenge kann mit einem Einstellrad auf einer logarithmischen Skala von 0,1 bis 100 % eingestellt werden. Die Bedienelemente sind durch eine transparente Abdeckhaube geschützt.

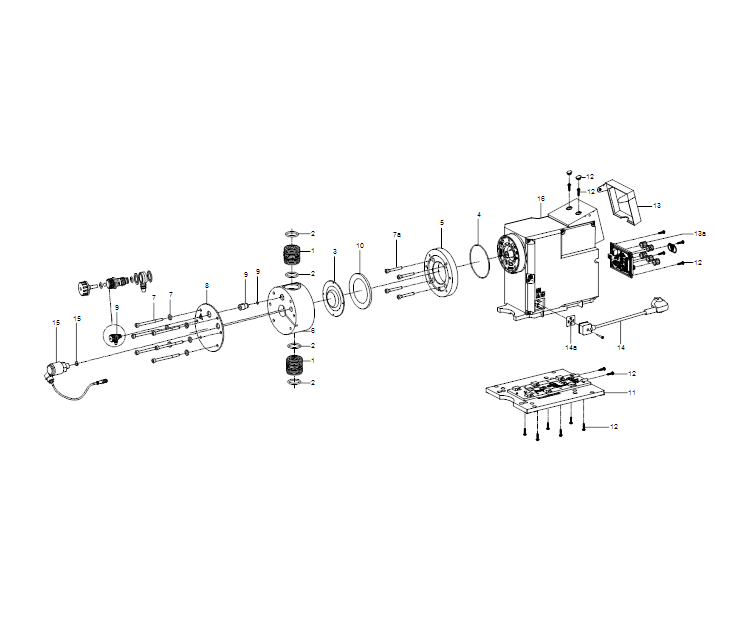

Der Dosierkopf umfasst:
Robuste und langlebige Doppel-PTFE Membran
Druck- und saugseitiges Ventil
Entlüftungsventil
Betriebsarten:
Manuelle Dosierung von 0,1 bis 100 % der max. Dosiermenge
Mengenproportionale Dosiermenge via Impulsansteuerung
Mengenproportionale Dosiermenge via Analogansteuerung (skalierbar)
Weitere Leistungsmerkmale:
100 % Taste, beispielsweise zur Entlüftung
Wähltaste für die Betriebsarten Manuell, Impuls- oder Analogansteuerung
Status-LEDs zur Anzeige der gewählten Betriebsart
Signaleingänge/-ausgänge:
Eingang für Impuls- oder Analogansteuerung und Ext. Start/Stopp
Eingang für zweistufige Niveauüberwachung
2 potenzialfreie parametrierbare Ausgangsmelderelais (30 V AC/DC)
| Art der Steuerung: | ||
| Steuerungsvariante: | AR | |
| Niveaukontrolle: | YES | |
| Analogeingang: | 0/4-20 mA | |
| Kontaktansteuerung: | ja | |
| Ext. Stopp: | Ja | |
| Ausgangsrelais: | Yes | |
| Fördermedium: | ||
| Fördermedium: | Wasser | |
| Medientemperaturbereich: | 0 .. 40 °C | |
| Medientemperatur während des Betriebs: | 20 °C | |
| Dichte: | 998.2 kg/m³ | |
| Technische Daten: | ||
| Typenschlüssel: | DDE 200-4 AR-PVC/T/C-F-31U3U3F | |
| Max. Volumenstrom: | 200 l/h | |
| Min. Volumenstrom: | 250 ml/h | |
| Einstellbereich: | 1:800 | |
| Zulassungen: | CE,CSA-US,NSF61,EAC,RCM | |
| Ventiltyp: | Standard | |
| Max. Viskosität bei 100%: | 100 mPas | |
| Max. Viskosität bei 50% (slow mode): | N/A mPas | |
| Max. Viskosität bei 25% (slow mode): | N/A mPas | |
| Wiederholgenauigkeit: | 5 % | |
| Werkstoffe: | ||
| Material Dosierkopf: | PVC (Polyvinylchlorid) | |
| Ventilkugel: | Keramik | |
| Dichtung: | PTFE | |
| Installation: | ||
| Umgebungstemperatur: | 0 .. 45 °C | |
| Max. Betriebsdruck: | 4 bar | |
| Inhalt des Installationsset > siehe Datenheft: | Nein | |
| Installationsart: | Kein Installationsset | |
| Anschluss Saugstutzen: | Conn.pack U3 (hose ID.19mm &.. | |
| Anschluss Druckstutzen: | Conn.pack U3 (hose ID.19mm &.. | |
| Max. Saughöhe (Betrieb): | 3 m | |
| Max. Saughöhe (Ansaugphase): | 1.5 m | |
| Elektrische Daten: | ||
| Maximale Leistungsaufnahme P1: | 62 W | |
| Netzfrequenz: | 50 / 60 Hz | |
| Bemessungsspannung: | 1 x 100-240 V | |
| Schutzart (gemäß IEC 34-5): | IP65 / TYPE 4X | |
| Kabellänge: | 1.5 m | |
| Art des Kabelsteckers: | EU | |
| Einschaltstrom: | 70 A bei 240 V (35 A/100 V) für 2 ms | |
| Sonstiges: | ||
| Nettogewicht: | 7 kg | |
| Bruttogewicht: | 7 kg | |
| Farbe: | rot | |
| Herkunftsland: | FR | |
| Zolltarif Nr.: | 84135040 | |
