HUAWEI SUN2000-10KTL-M1-HC Wechselrichter - aktuelle Version
Artikel-Nr.: 1092
- Auf Lager

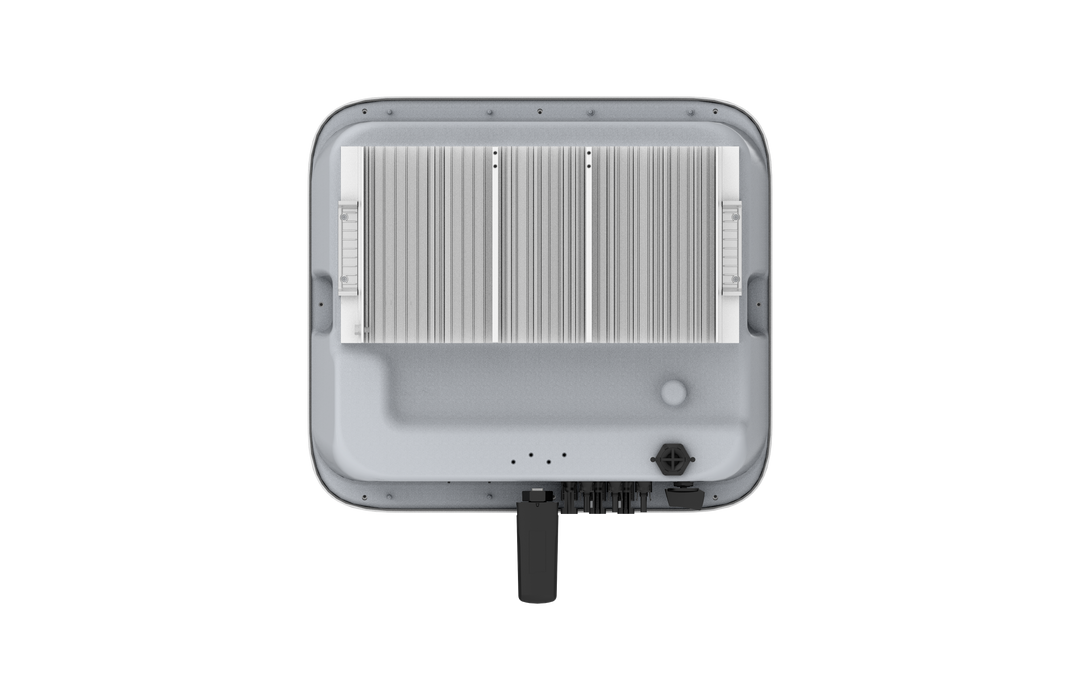

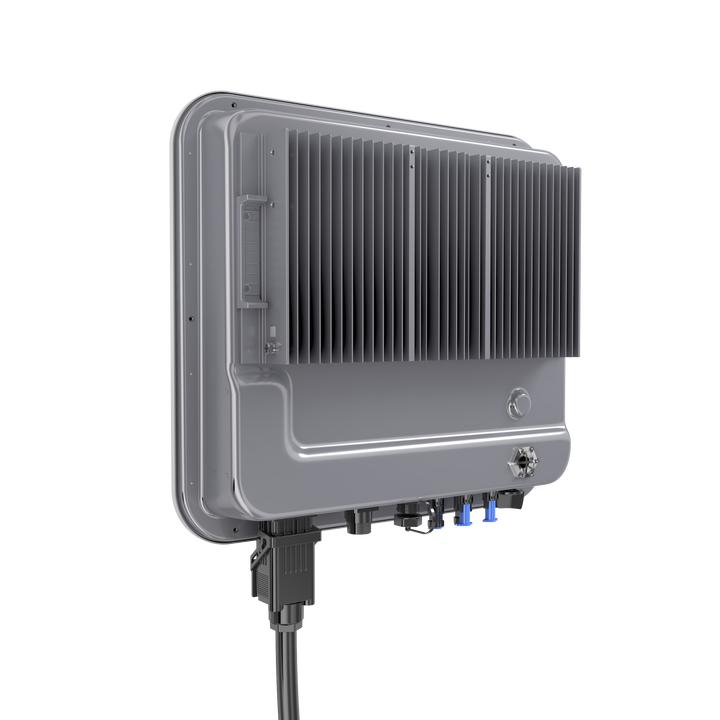

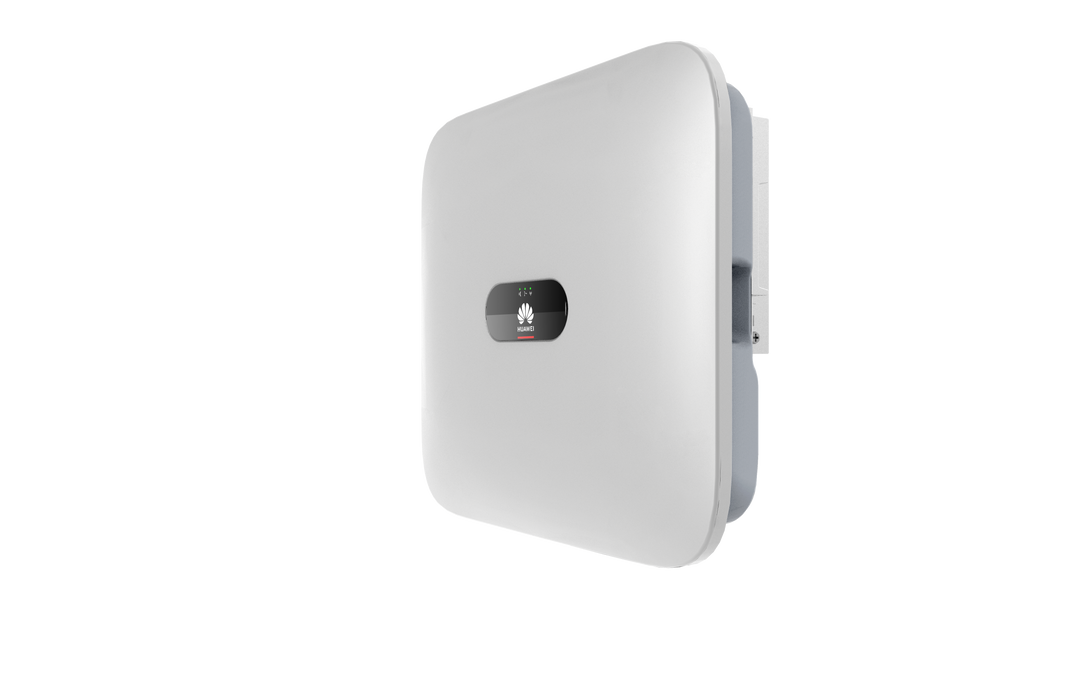

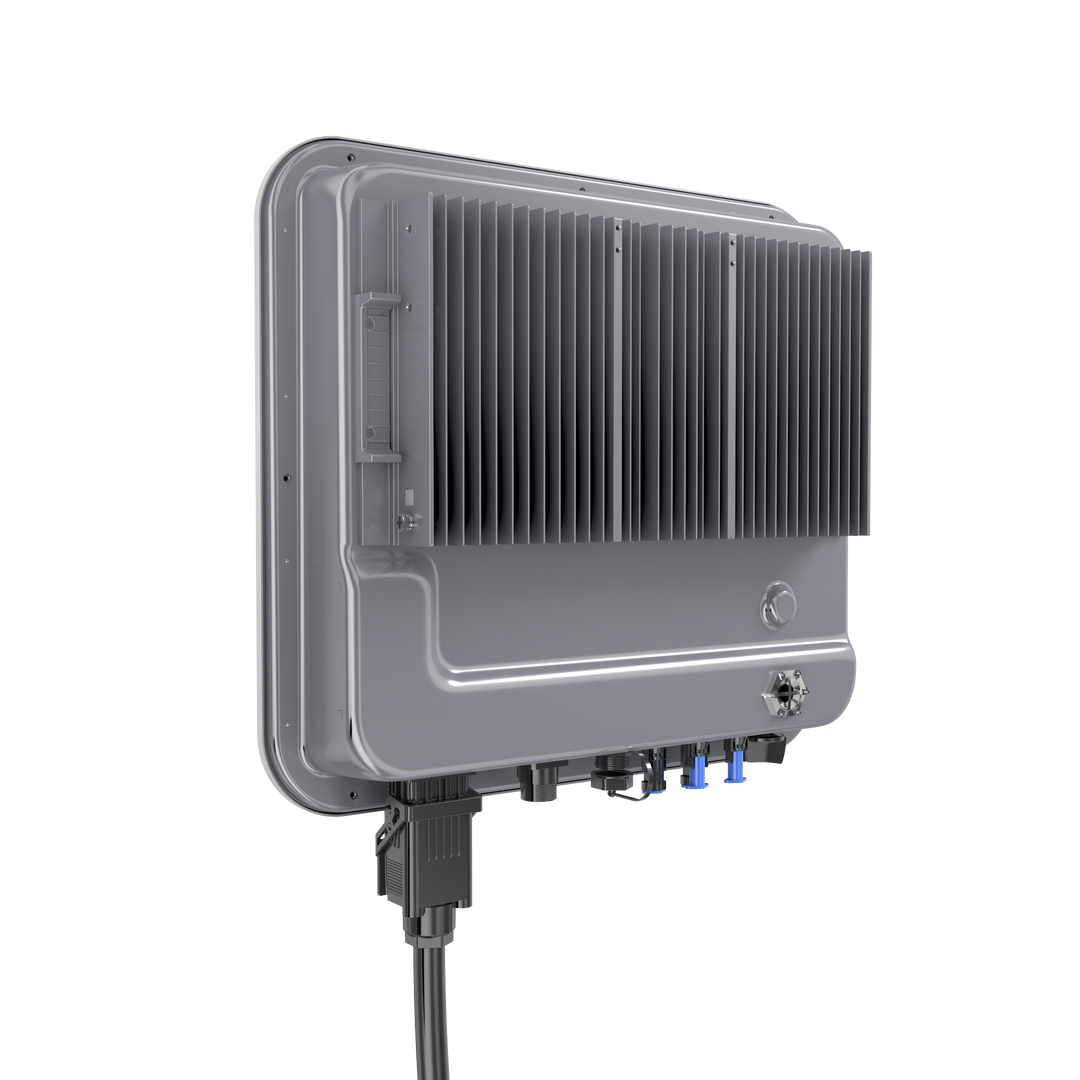

HUAWEI SUN2000-10KTL-M1-HC Wechselrichter
|
MPPT-Spannungsbereich |
140 - 980 V |
|
Max. Eingangsstrom pro MPPT |
13,5 A |
|
Anzahl d. MPP Tracker |
2 |
|
AC-Nennleistung |
10.000 W |
|
Anzahl d. Einspeisephasen |
3 |
|
Abmessungen |
525 x 470 x 146,5 mm |
Huawei SUN2000-10KTL-M1 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: LED – Anzeige
Kommunikation: RS485, WLAN, Ethernet über Smart Dongle-WLAN-FE; 4G/3G/2G über Smart Dongle 4G (optional)
Gewicht (inkl. Befestigungswinkel): 17 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 146.5 mm
Schutzart: IP65
Energieverbrauch nachts: < 5,5 W (<10 W, wenn die PID-Wiederherstellungsfunktion aktiviert ist)
Huawei SUN2000-10KTL-M1 – Eingang (DC)
Empfohlene maximale PV-Leistung1: 15.000 Wp
Max. Eingangsspannung2: 1.100 V
Betriebsspannungsbereich3 : 140 V ~ 980 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 13,5 A
Max. Kurzschlussstrom: 15 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge pro MPPT: 1
Huawei SUN2000-10KTL-M1 – Eingang (DC-Batterie)
Kompatible Batterie: HUAWEI Smart String ESS 5kWh – 30kWh
Betriebsspannungsbereich: 600 V ~ 980 V
Maximaler Betriebsstrom: 16 A
Maximale Ladeleistung: 10.000 W
Maximale Entladeleistung: 10.000 W
Huawei SUN2000-10KTL-M1 – Ausgang (Auf dem Gitter)
Netzanschluss: Three-phase
Nennleistung: 10.000 W
Maximale Scheinleistung: 11.000 VA (C10 / 11: 10.000 VA)
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
AC-Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 16.9 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-10KTL-M1 – Ausgang (Backup Power über Backup Box-B1)
Maximale Scheinleistung: 3.300 VA
Nennausgangsspannung: 220 V / 230 V
Maximaler Ausgangsstrom: 15 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Huawei SUN2000-10KTL-M1 – Schutz und Funktion
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
DC-Verpolungsschutz: Ja
Isolationsüberwachung: Ja
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
AC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Lichtbogenerkennung: Ja
Eingänge für Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung: Ja
Batterieladung vom Netz möglich: Ja
Huawei SUN2000-10KTL-M1 – Moduloptimierer
DC MBUS-kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-10KTL-M1 – Normenkonformität (weitere auf Anfrage erhältlich)
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Netzanschlussstandards: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA
Huawei SUN2000-10KTL-M1 – im Lieferumfang enthalten
PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
WLAN-FE-Dongle
Huawei SUN2000-10KTL-M1 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 20,000Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450-P verbunden sind
2 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.
3 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
Datenblatt
Der HUAWEI SUN2000-10KTL-M1 Wechselrichter ist ein unverzichtbares Bauteil, das den Gleichstrom der Solaranlage in Wechselstrom umwandelt. Dabei kommt es auf eine Entladeleistung von 13.500 VA in einer Leitung mit drei Phasen. Von der Bauform her ist es kompakt und wiegt nur 17 kg, was die Montage einer einzelnen Person erlaubt. Für die Kommunikation zwischen dem Smart Power Sensor und LUNA2000 ESS 5-15 kWh benutzt es RS485. Zudem kann es mit einer App über WLAN gesteuert werden. Die Batterieschnittstelle funktioniert per Plug-and-Play.
Für die Sicherheit hat der HUAWEI SUN2000-10KTL-M1 Wechselrichter eine Schutzart IP65 und einen installierten Überspannungsschutz von Typ 2 für AC und DC. Dank der zwei unabhängigen MPP-Tracker können Schwankungen in der Leistung besser aufgefangen werden. Hinzu kommen die PID-Technologie und Lichtbogenerkennung, die das Gerät auf einen maximalen Wirkungsgrad von 98,6 % bringen. Dabei wird es von einer Konvektionskühlung unterstützt, die die Betriebsgeräusche schön leise hält.
