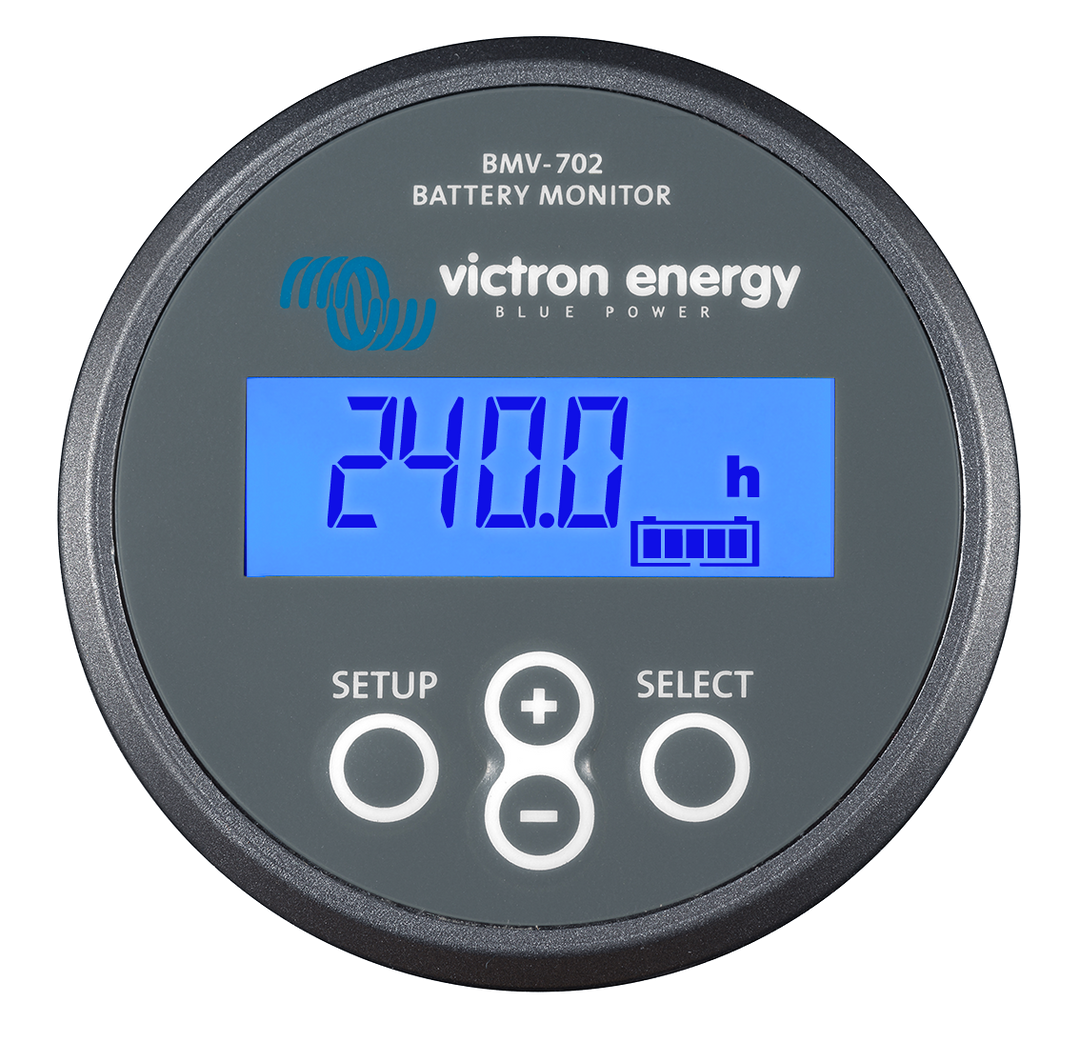

Victron Energy Batteriemonitor BMV-702
Technische Daten
Victron Battery Monitor BMV-702
Der BMV-702 ist ein präziser Batteriemonitor.Die Hauptfunktion des Batteriemonitors ist die Berechnung der verbrauchten Amperestunden und des Ladezustands der Batterie.Die verbrauchten Amperestunden werden durch Integration des Stroms, der in die Batterie hinein oder aus ihr heraus fließt, berechnet.Der BMV-702 Black hat einen zusätzlichen Eingang, der zur Messung von Spannung, Batterietemperatur oder Mittelpunktspannung programmiert werden kann.Der Monitor ist in zwei Farbversionen erhältlich, grau und schwarz.
Überwachung der Mittelpunktspannung
Diese Funktion, die häufig in der Industrie zur Überwachung großer und teurer Batterien verwendet wird, ist jetzt für jede Batteriebank verfügbar.
Die Batteriebank besteht aus in Reihe geschalteten Batterien.Die Mittelpunktsspannung ist die Spannung in der Mitte einer ganzen Reihe von Batterien.Idealerweise sollte die Mittelpunktspannung genau die Hälfte der Gesamtspannung der Bank betragen.In der Praxis wird es jedoch Abweichungen geben, die von vielen Faktoren abhängen, wie z. B. einem anderen Ladezustand neuer Batterien oder Zellen, unterschiedlichen Temperaturen, internen Leckströmen, Kapazitäten und anderen.
Eine große oder steigende Spannungsabweichung am Mittelpunkt weist auf eine unsachgemäße Wartung oder einen Ausfall der Batterie oder Einzelzelle hin.Korrekturmaßnahmen nach einem Mittelpunktalarm können schwerwiegende Schäden an der Batterie verhindern.
Einfach zu installieren
Alle elektrischen Verbindungen führen zur Schnellanschlussplatine am Strom-Shunt.Der Shunt wird mit einem Standard-RJ12-Telefonkabel an den Monitor angeschlossen.Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m).Es werden keine weiteren Komponenten benötigt.Im Lieferumfang enthalten sind außerdem ein separater Frontrahmen für eine quadratische oder runde Anzeige sowie ein Sicherheitsring für die Rückseitenbefestigung und Schrauben für die Frontmontage.
Besondere Merkmale des Produkts:
Überwachung der Batteriespannung, des Stroms, der Leistung, der verbrauchten Amperestunden und des Batterieladezustands
Verbleibende Zeit bei aktueller Entladungsrate
Programmierbarer visueller und akustischer Alarm
Programmierbares Relais zum Abschalten unkritischer Lasten oder zum Starten des Generators bei Bedarf
Schnellkupplung 500 A und Anschlusssatz
Shunt bis zu 10 000 A wählbar
Kommunikationsport VE.Direct
Ereignisverlauf zur Bewertung der Nutzungsmuster und des Batteriezustands
Breiter Eingangsspannungsbereich:6,5 - 95 V
Hohe Strommessauflösung:10 mA (0,01 A)
Geringer Stromverbrauch:2,9 Ah monatlich (4 mA) bei 12 V und 2,2 Ah monatlich (3 mA) bei 24 V
Auf der Registerkarte Support finden Sie ein Video-Tutorial zur Installation des Monitors der BMV-7XX-Serie
und zur Optimierung der Synchronisationsparameter.
DC-Eingangsspannungsbereich [V]
|
6.5 - 95
|
Empfohlene Batteriekapazität [Ah]
|
1 - 9999
|
Gewicht [kg]
|
0.74
|
Abmessungen [mm]
|
69 x 69 x 31
|
Kommunikationstyp
|
Bluetooth VE.Direct
|
Kategorie
|
Überwachung / Kommunikation
|
Produktgarantie
|
5 Jahre
|
