WILO Abwasser-Hebeanlage DrainLift BOX-32/8DS U Art. 2546471
Artikel-Nr.: 2546471
- Aktuell verfügbar

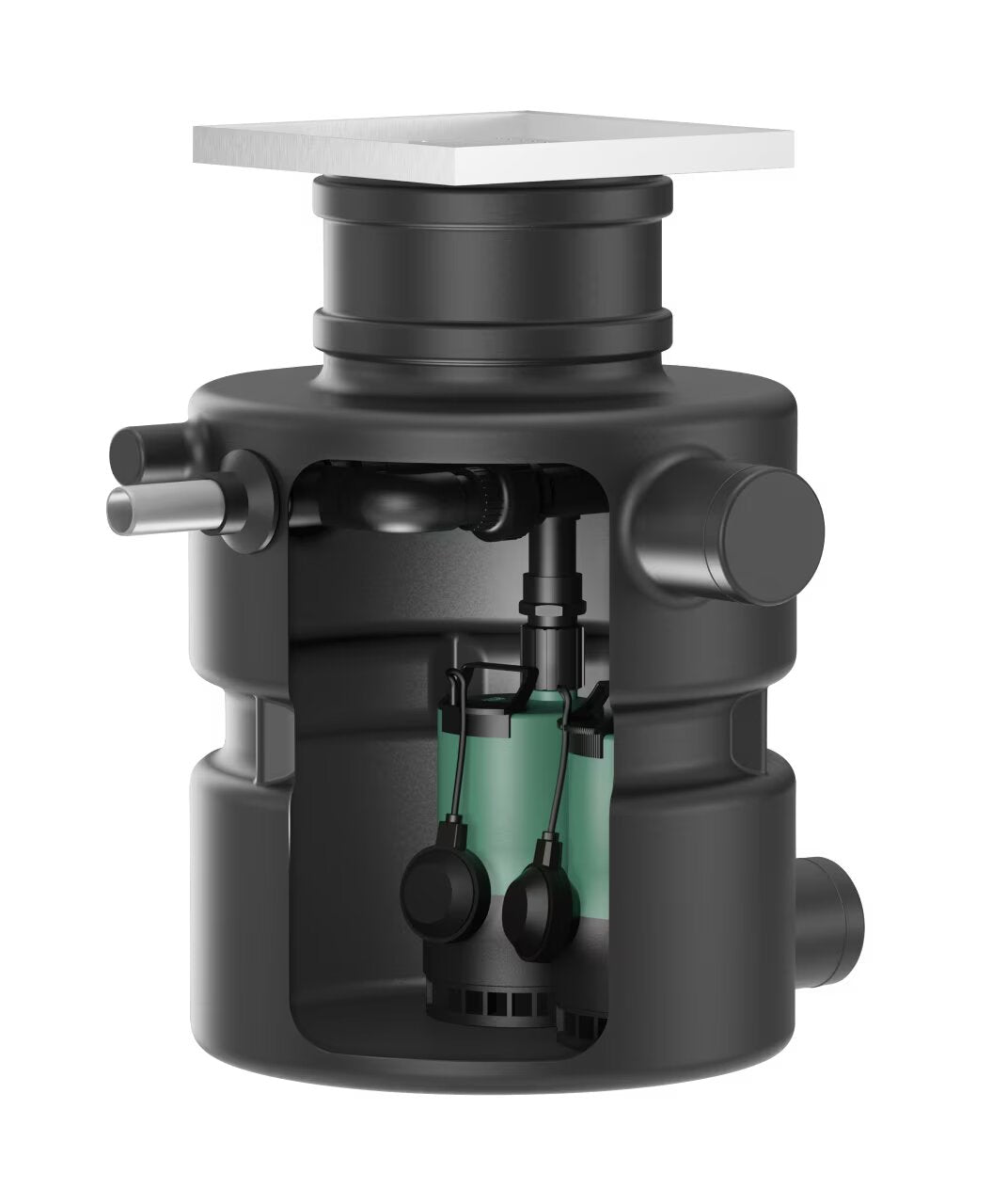

Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Unterflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
Abwasserförderung nach (DIN) EN 12050
Die Pumpen erfüllen die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit integrierter Wirbeleinrichtung (Twisterfunktion), offenem Mehrkanallaufrad und vertikalem Gewindeanschluss. Pumpengehäuse, Saugkorb und Laufrad aus Verbundwerkstoff. 1~-Motor (Mantelkühlung) mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Twisterfunktion sorgt für eine ständige Verwirbelung im Saugbereich der Pumpe. Die Verwirbelungen verhindern ein Absinken und Festsetzen der Sinkstoffe. Damit wird ein sauberer Pumpensumpf erreicht und eine Geruchsbildung vermindert.
Die Niveausteuerung erfolgt über einen separaten Schwimmerschalter im Behälter und ein Schaltgerät. Das Schaltgerät ist voreingestellt. Der Schaltpunkt „Pumpe Ein“ ist durch die Kabellänge des Schwimmerschalters voreingestellt. Der Schaltpunkt für „Pumpe Aus“ ist über die eingestellte Nachlaufzeit im Schaltgerät definiert. Das Schaltgerät bietet die folgenden Funktionen:
- Sammelstör- (SSM) und Sammelbetriebsmeldung (SBM)
- Einzelstör- (ESM) und Einzelbetriebsmeldung (EBM)
- HochwasseralarmZusätzlicher Schwimmerschalter als Zubehör erhältlich.
- Integrierter Summer, netzunabhängig9 V-Akku im Lieferumfang enthalten.
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Rückflussverhinderer und Hosenrohr
- Zwei Pumpen mit Stecker
- Druckschlauch (Innendurchmesser: 40 mm/1,5 in) inkl. Schlauchschellen
- O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
- Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
- Rohbauabdeckung
- Schaltgerät mit Schwimmerschalter und Stecker
- 9 V Akku
- Einbau- und Betriebsanleitung
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 3 Min. T | 60 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 1 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,7 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 113 l |
| Schaltvolumen V | 30 l |
| Betriebsart (ausgetaucht) | S3-25% |
| Höhe H | 880 mm |
| Länge L | 730 mm |
| Breite B | 720 mm |
| Diagonalmaß Diagonale Achse | 730 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,37 kW |
| Nenndrehzahl n | 2900 1/min |
| Nennstrom IN | 2,1 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 10 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 3G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | PP-GF30 |
| Laufrad | PPE/PS-GF20 |
| Welle | Edelstahl |
| Motorgehäuse | Edelstahl |

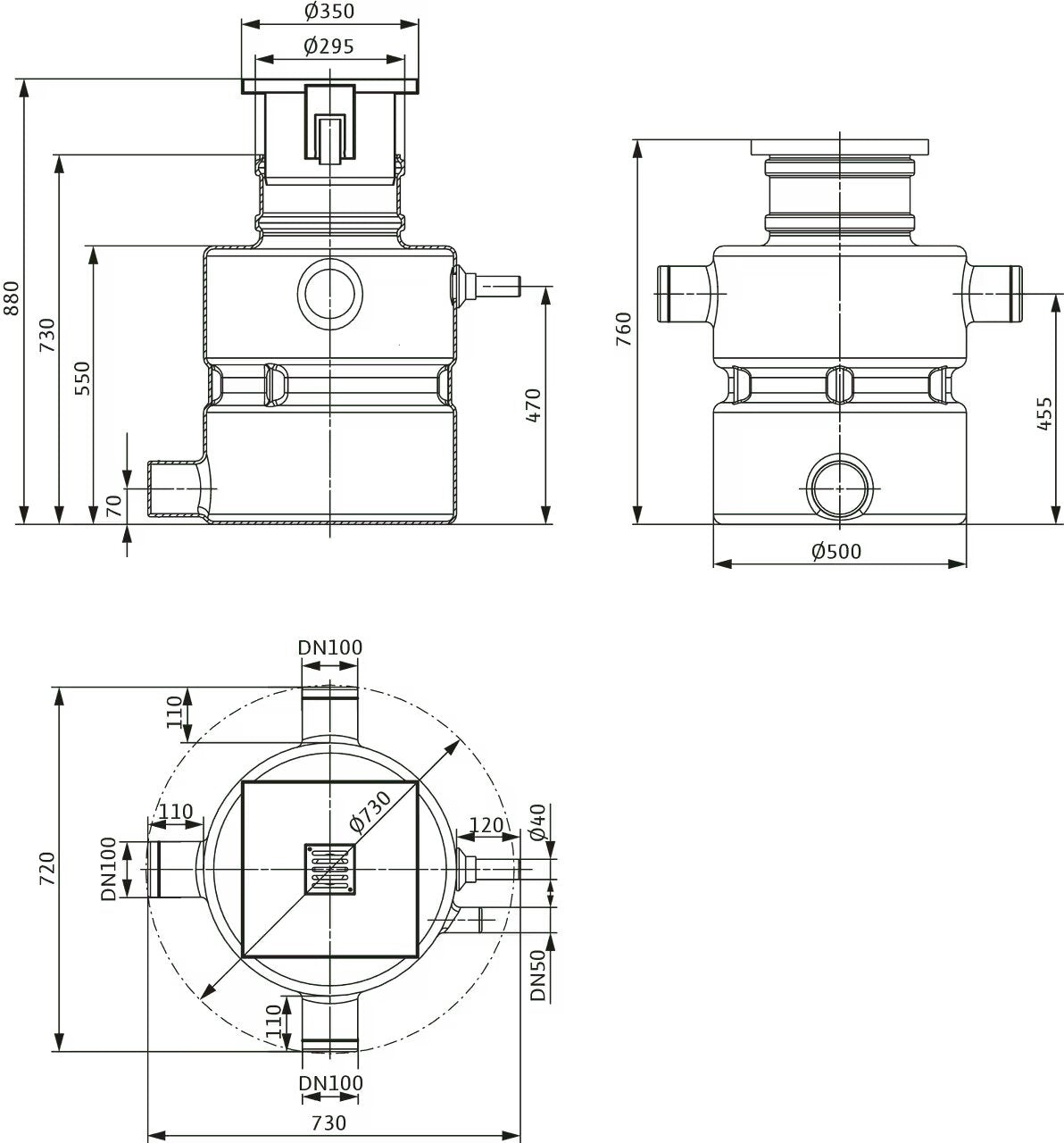

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | Ø 110 |
| Druckseitiger Rohranschluss | Ø 40 |
| Anschluss Entlüftung | Ø 110 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | DrainLift BOX-32/8DS U |
| Gewicht netto ca. m | 36 kg |
| Artikelnummer | 2546471 |
