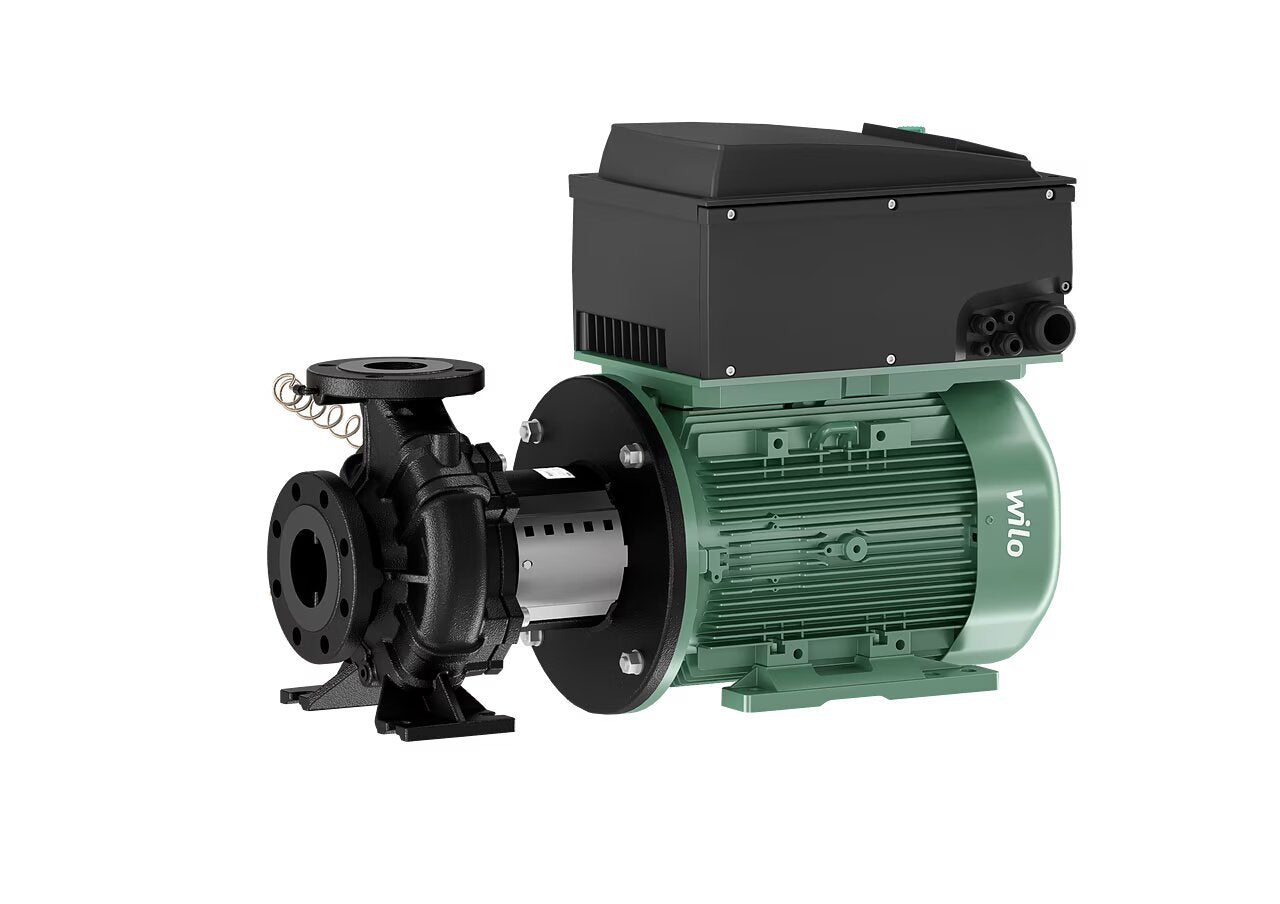

WILO Einstufige BL-E32/150-4/2-R1 Art 2222280

Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/ Δp-v). Die CronoBloc-BL-E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion

• Einstufige Niederdruck-Kreiselpumpe

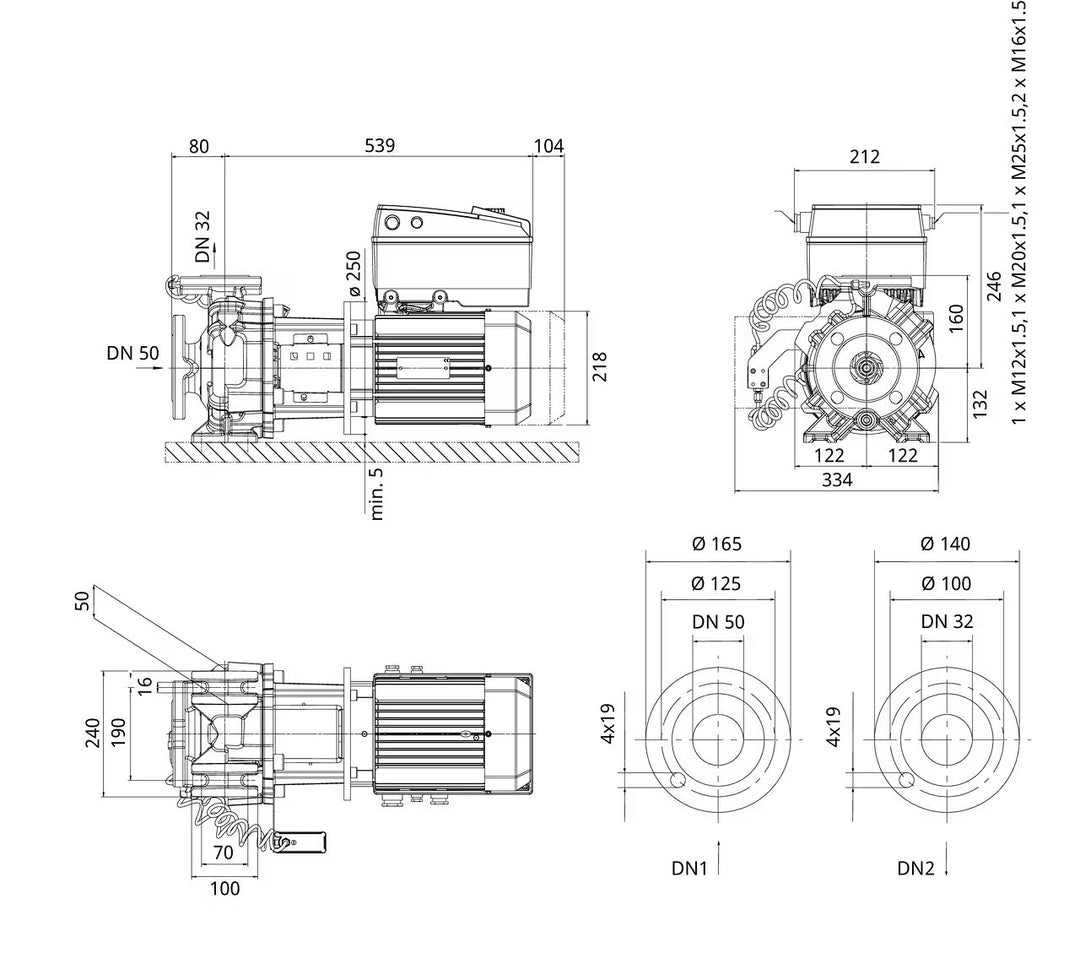

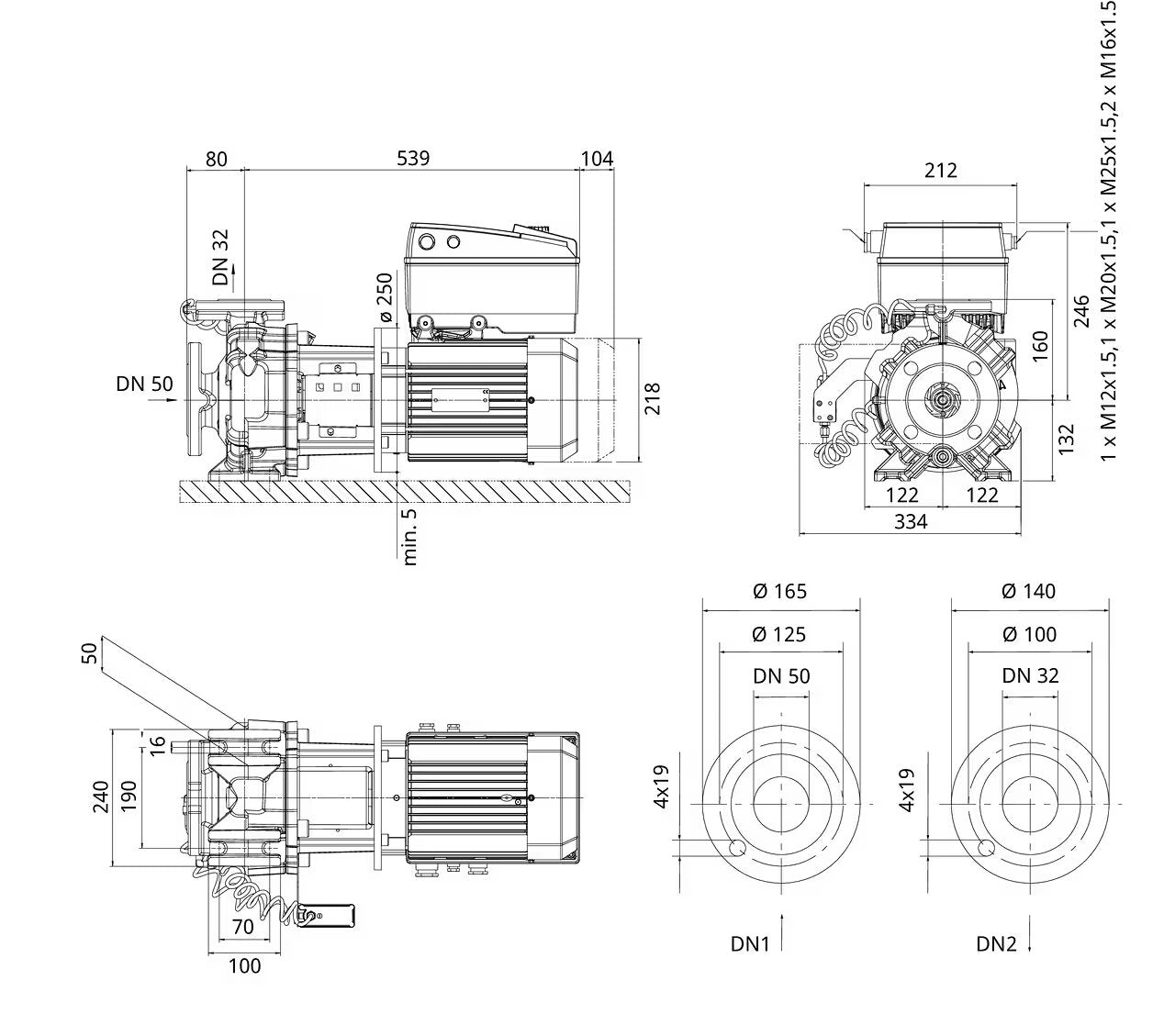

• Spiralgehäuse in Block-Bauart mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16 - nach EN 1092-2
• Schwingungs- und geräuscharme Blockbauart mit Laterne, Fuß am Pumpengehäuse und starr verbundenem Standardmotor (Norm-Motor)
• Alle Grauguss-Komponenten serienmäßig mit Kataphoresebeschichtung
• Zwangsumflutete, drehrichtungsunabhängige Faltenbalg-Gleitringdichtung und kavitationsreduzierendes Laufrad
• Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T ≤ +40°C ist eine Glykolbeimischung von 20% ... 40% Volumenanteil zulässig. Bei Wasser-Glykol Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.

Serienmäßige Ausrüstung

Pumpendisplay zur Anzeige von:

• Regelungsart Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)
• Sollwert (z.B. Differenzdruck oder Drehzahl)
• Fehler- und Warnmeldungen
• Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
• Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
• Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
• Gerätedaten (z.B. Pumpenname)
• Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb )

Ein-Knopf-Handbedienebene für:

• Pumpe Ein/Aus
• Sollwert- bzw. Drehzahleinstellung
• Wahl der Betriebs- und Regelungsart
• Konfiguration der Betriebsparameter
• Fehlerquittierung

Zusatzfunktionen

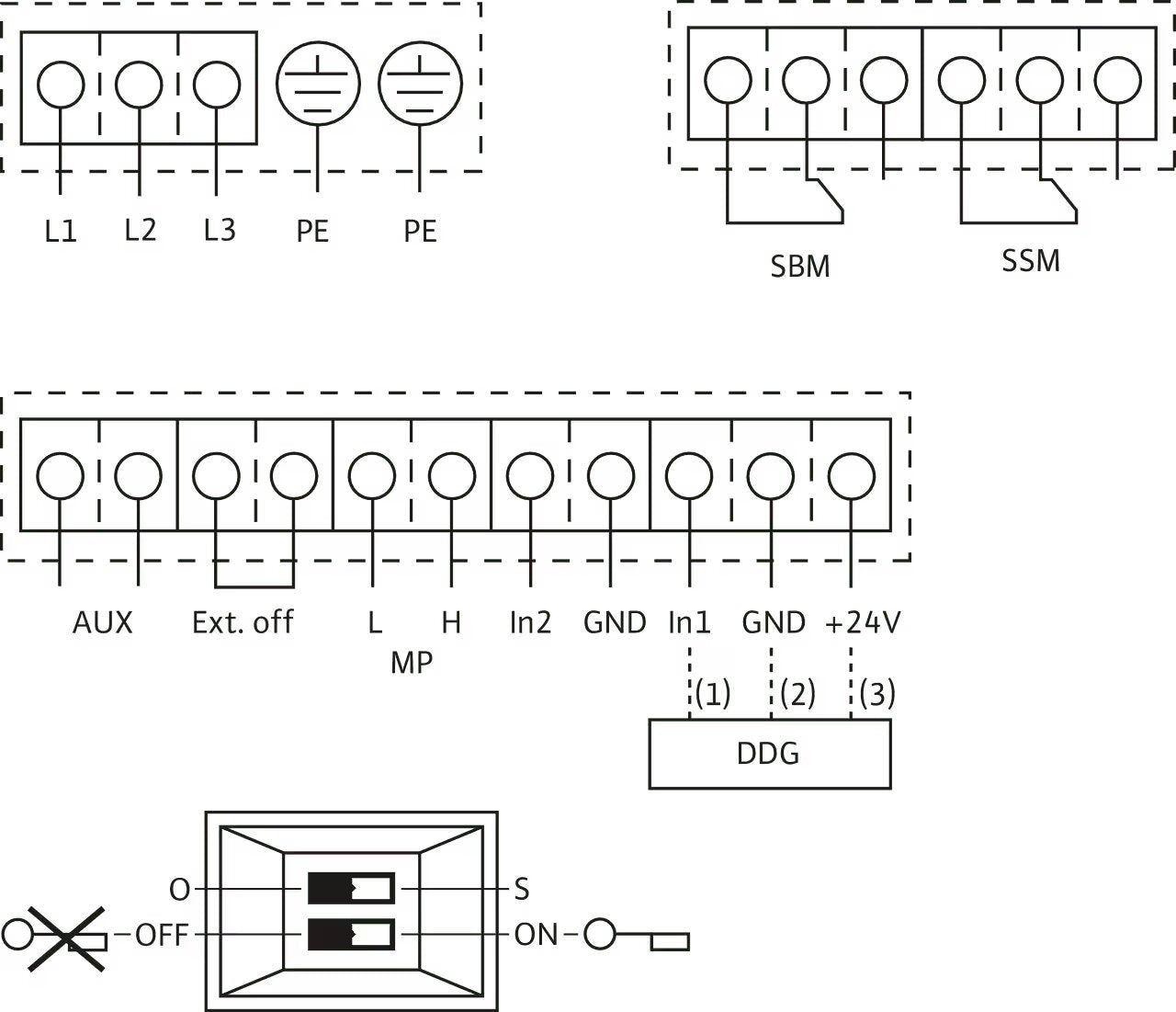

• Schnittstellen: Steuereingang "Vorrang AUS", Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung, IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Monitor/IR-Stick, Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation, konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung
• Drehstrommotor mit Frequenzumrichter
• Integriertes Doppelpumpenmanagement
• Integrierter Motorvollschutz (KLF) mit Auslöseelektronik
• Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
• Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
• Zugriffssperre an der Pumpe
• Unterschiedliche Bedienebenen: Standard/Service

Zubehör

• Unterlageblöcke für Fundamentbefestigung
• IR-Monitor
• IR-Stick
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN
• Regelsysteme VR-HVAC/CCe-HVAC/SCe-HVAC
• Differenzdruckgeber (DDG)-Sets 0-10 V für Pumpen in der Ausführung ...–R1
