WILO Kunststoffschacht DrainLift WS 50E BASIC/MINI3 V04/M06-523 Art. 2552864
Artikel-Nr.: 2552864
- Aktuell verfügbar

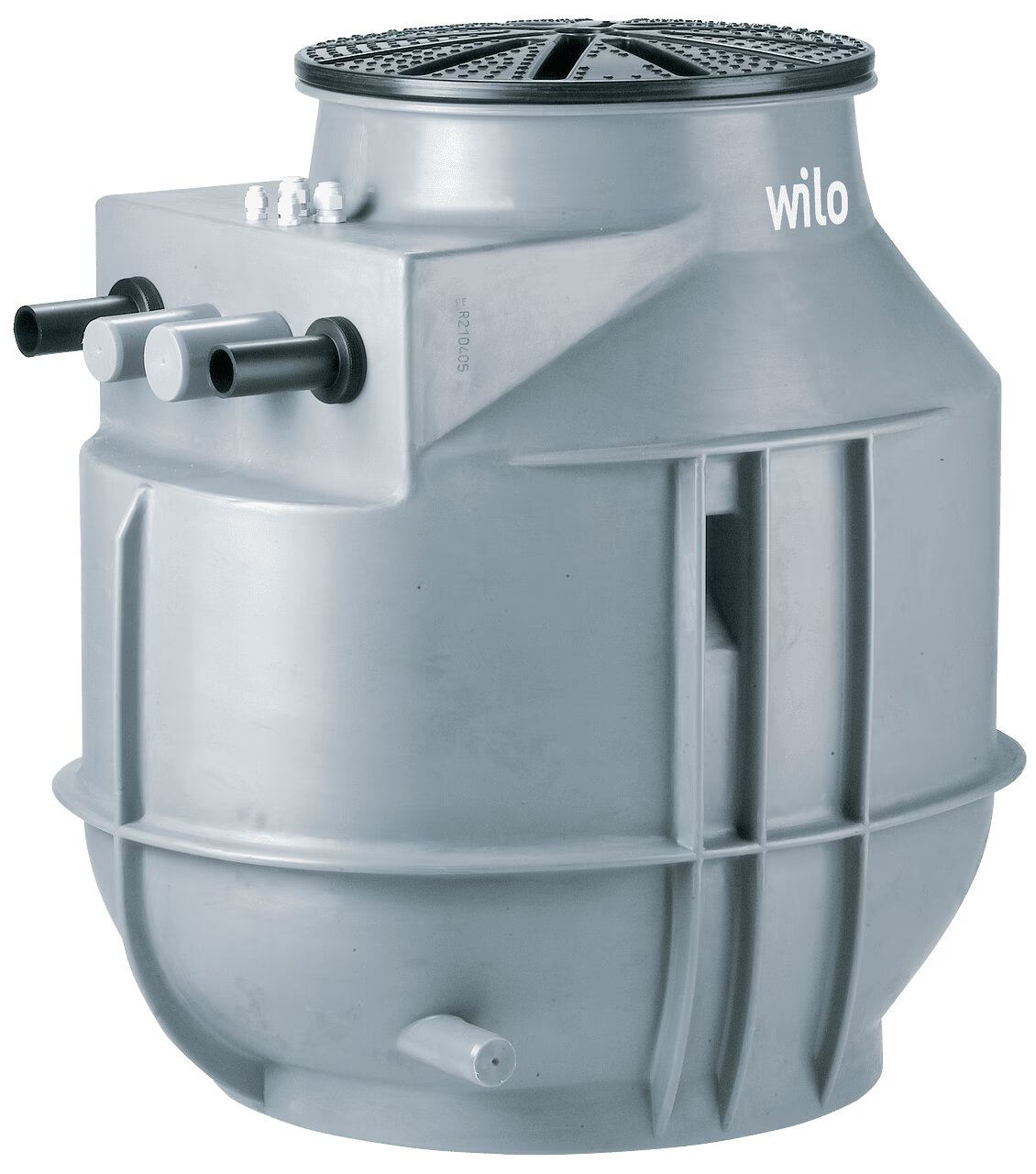

Kunststoffschacht als Einzelpumpenanlage. Geeignet für den Erdeinbau oder die Gebäudeaufstellung.
Fördermedium
Zur Sammlung und Förderung in gewerblichen Bereichen von:
- Abwasser mit Fäkalien
Abwasserförderung nach 12050
Der Pumpenschacht erfüllt mit der angegebenen Pumpe die Anforderungen nach EN 12050-1.
Konstruktion
Schacht
Pumpenschacht mit optimierter Geometrie für einen ablagerungsfreien Betrieb. Schachtkörper mit Verrippungen für eine hohe Formsteifigkeit und Auftriebssicherheit. Die Zuläufe sind frei wählbar. Zum Anschlagen der Hebemittel sind zwei Transportösen integriert. Der nach oben gewölbte Schachtdeckel ist begehbar und mit max. 200 kg belastbar. Für die Gebäudeaufstellung ist der Pumpenschacht mit einer Bodenbefestigung ausgestattet.
Verrohrung
- Druckrohr mit pumpenseitigem Gewindeanschluss
- Absperrkugelhahn
- Kugelrückflussverhinderer
Pumpe
Abwasser-Tauchmotorpumpe für den Einphasen-Wechselstromanschluss. Oberflächengekühlter Motor mit thermischen Motorschutz (selbstschaltend) und Stecker.
Niveauregelung
Die Niveauregelung erfolgt über den Schwimmerschalter der Pumpe.
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung, Pumpe und Niveauregelung
- Verrohrung mit Absperrkugelhahn und Rückflussverhinderer
- Pumpe mit Schwimmerschalter und Stecker
- Schachtdeckel mit Dichtung
- HT-Doppelmuffe 50 mm (2 in) für Entleerungsanschluss
- Zulaufset mit Lochsäge 124 mm (5 in) und Dichtung DN 100
- Bodenbefestigung
- Einbau- und Betriebsanleitung
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Umgebungstemperatur T | 3 °C |
| Maximaler Betriebsdruck PN | 1 bar |
| Max. zulässiger Druck in der Druckleitung P | 1,5 bar |
| Produktdaten | |
|---|---|
| Bruttovolumen des Behälters V | 255 l |
| Schaltvolumen V | 65 l |
| Betriebsart (ausgetaucht) | S3-20% |

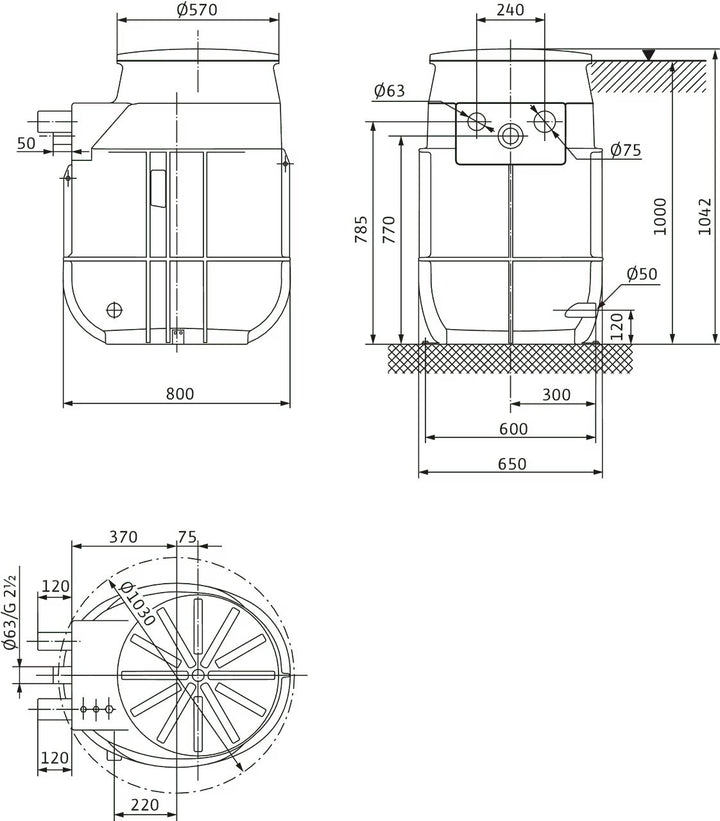

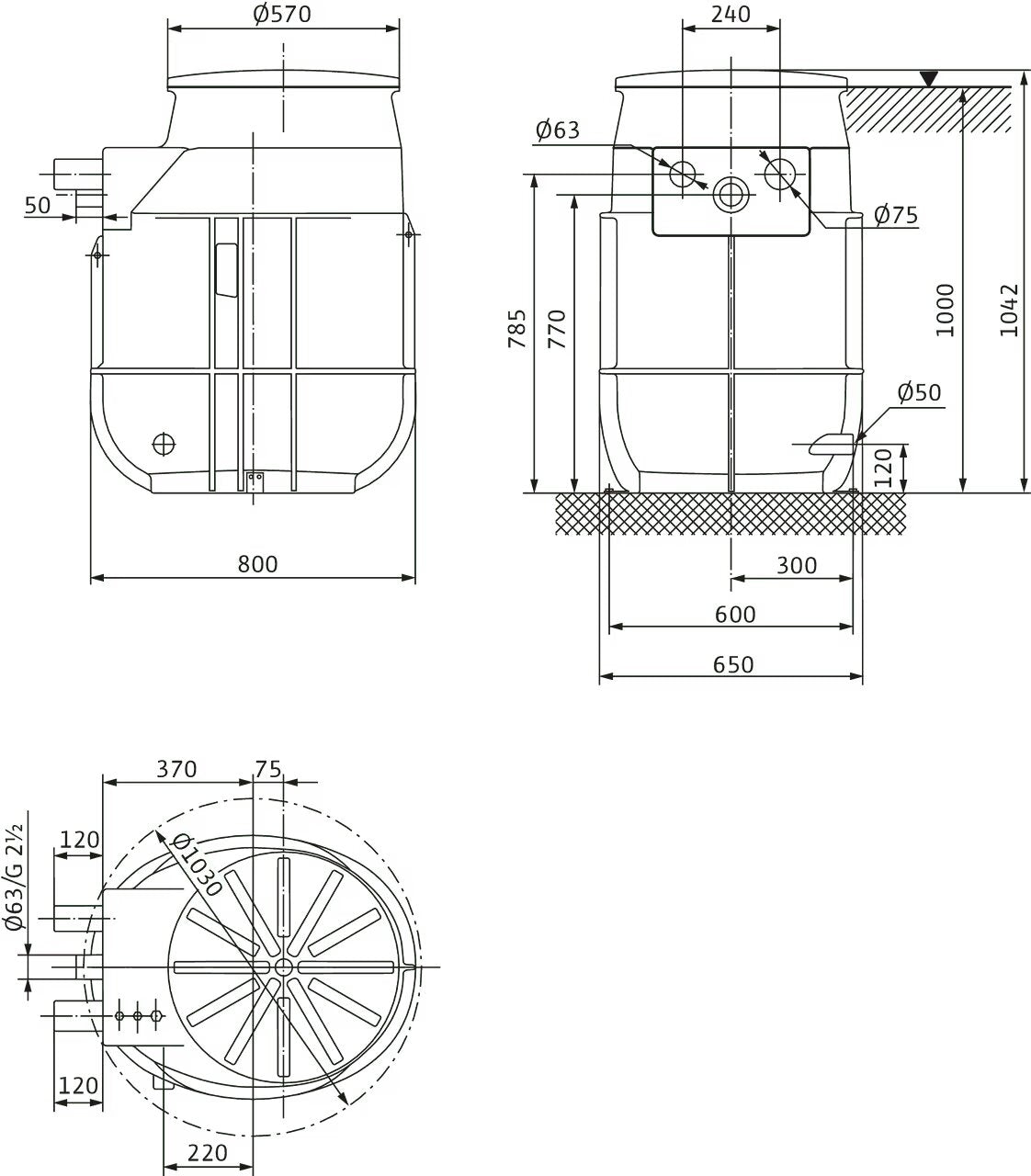

| Höhe H | 1042 mm |
| Länge L | 800 mm |
| Breite B | 650 mm |
| Diagonalmaß Diagonale Achse | 1280 mm |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,6 kW |
| Nenndrehzahl n | 2900 1/min |
| Nennstrom IN | 4,1 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Kabel | |
|---|---|
| Länge Anschlusskabel | 5 m |
| Kabeltyp | H07RN-F |
| Kabelquerschnitt | 3G1 mm² |
| Netzstecker | CEE 7/7 (Schuko) |
| Werkstoffe | |
|---|---|
| Behälter | PE |
| Pumpengehäuse | Grauguss |
| Laufrad | PK-GF30 |
| Welle | Edelstahl |
| Motorgehäuse | Edelstahl |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | DN100 / DN150 |
| Druckseitiger Rohranschluss | Ø63/G2½"A |
| Anschluss Entlüftung | Ø 75 |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |
| Produktbezeichnung | DrainLift WS 50E BASIC/MINI3 V04/M06-523 |
| Gewicht netto ca. m | 59 kg |
| Artikelnummer | 2552864 |
