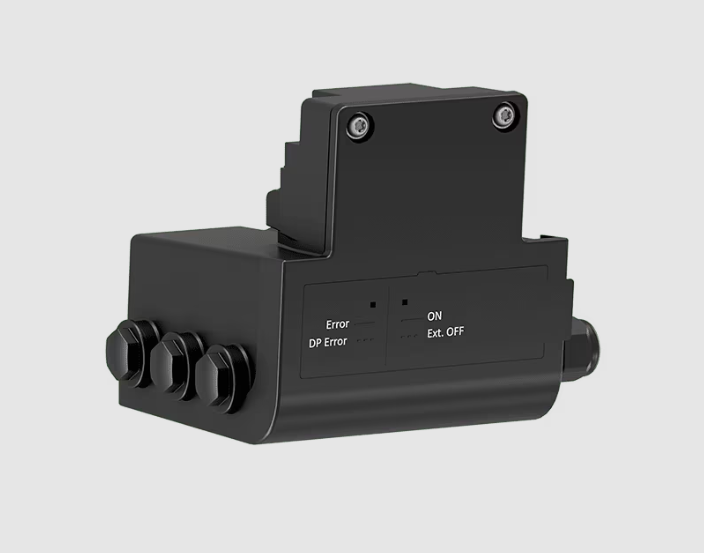

WILO Wilo-Connect Modul Yonos MAXO - Art. 2210108

Das Wilo-Connect Modul Yonos MAXO ist ein nachrüstbares Steckmodul für Wilo-Yonos MAXO/ Yonos MAXO-D/ Yonos MAXO-Z Pumpen.

Das Wilo-Connect Modul Yonos MAXO wird auf das Elektronikmodul der Pumpe an der Stelle des Wilo Steckers montiert.

Mit dem Einsatz des Wilo-Connect Modul Yonos MAXO entfallen externe Schütze und weitere Schaltgeräte mit dem entsprechenden Installationsaufwand. Die Belastung kundenseitiger Schaltgeräte (Relais) durch hohe Einschaltströme wird durch das Connect Modul Yonos MAXO auf ein Minimum reduziert.

Ausstattung/Funktion

• Betriebsmeldeanzeige
• Sammelstörmeldung SSM als potentialfreier Öffner
• Sammelbetriebsmeldung SBM als potentialfreier Schließer
• Steuereingang Vorrang Aus (Extern Aus)
• Integriertes Doppelpumpenmanagement mit den Funktionen:
  • Haupt-/Reservebetrieb mit laufzeitabhängiger (24h) Umschaltung von Haupt- und Reservepumpe
  • Störfallabhängige Umschaltung auf die betriebsbereite Reservepumpe

Netzklemmen

Klemmenquerschnitt: max. 2,5mm²

Meldeklemmen

Max. Schaltleistung: 250V/1A

Klemmenquerschnitt: max. 1,5mm²

Steuerklemme Ext. Off

Kontaktbelastbarkeit: 24VDC, 10mA

Klemmenquerschnitt: min. 0,75mm², max. 1,5mm²

Lieferumfang

Wilo-Connect Modul Yonos MAXO

2x Befestigungsschrauben zur Deckelmontage

4x Kabelverschraubung M16

Einbau- und Betriebsanleitung
